安裝整合式診斷面板

請依照本節中的指示安裝整合式診斷面板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 如有必要，將標籤貼在連接至主機板的電纜末端。
    1. 貼上標籤的空白部分。
    2. 將標籤纏繞在纜線上並貼在空白部分。
    圖 1. 黏貼標籤
    Label application
    註
    請參閱下表來識別纜線的對應標籤。
    從到標籤
    整合式診斷面板纜線主機板：整合式診斷面板接頭（正面 IO2）
    • FRONT IO 2
    • PONG
  2. 安裝整合式診斷面板。
    1. 將纜線連接至整合式診斷面板。
    2. 將整合式診斷面板對齊系統滑動箱前方的插槽，然後滑入。

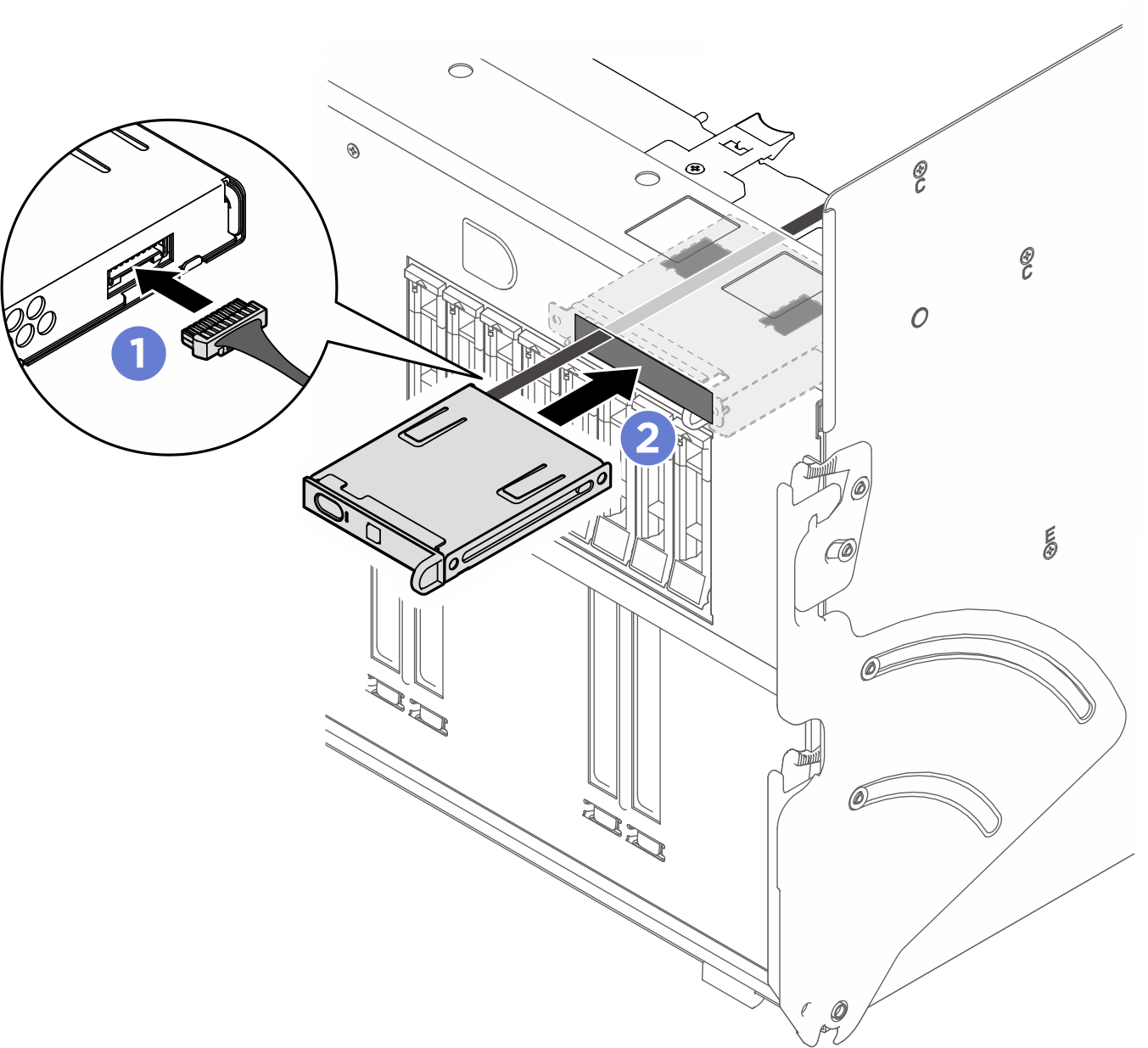

    圖 2. 安裝整合式診斷面板
    Integrated diagnostics panel installation

在您完成之後

  1. 重新安裝 FIO/PCI 機盒。請參閱安裝 FIO/PCI 機箱。
  2. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 3. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation
  3. 完成零件更換。請參閱完成零件更換。
