내장형 진단 패널 설치

이 섹션의 지침에 따라 내장형 진단 패널을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 필요한 경우 시스템 보드에 연결하는 케이블 끝에 레이블을 부착하십시오.
   1. 라벨의 공백 부분을 부착하십시오.
   2. 케이블 주위에 레이블을 감고 공백 부분에 부착합니다.
   그림 1. 레이블 부착



   주

   케이블에 해당하는 레이블을 확인하려면 아래 표를 참조하십시오.

   에서	끝	레이블
   내장형 진단 패널 케이블	시스템 보드: 내장형 진단 패널 커넥터(FRONT IO2)	FRONT IO 2 PONG

2. 내장형 진단 패널을 설치합니다.
   1. 케이블을 내장형 진단 패널에 연결합니다.
   2. 내장형 진단 패널을 시스템 셔틀 앞면의 슬롯에 맞추고 밀어 넣으십시오.

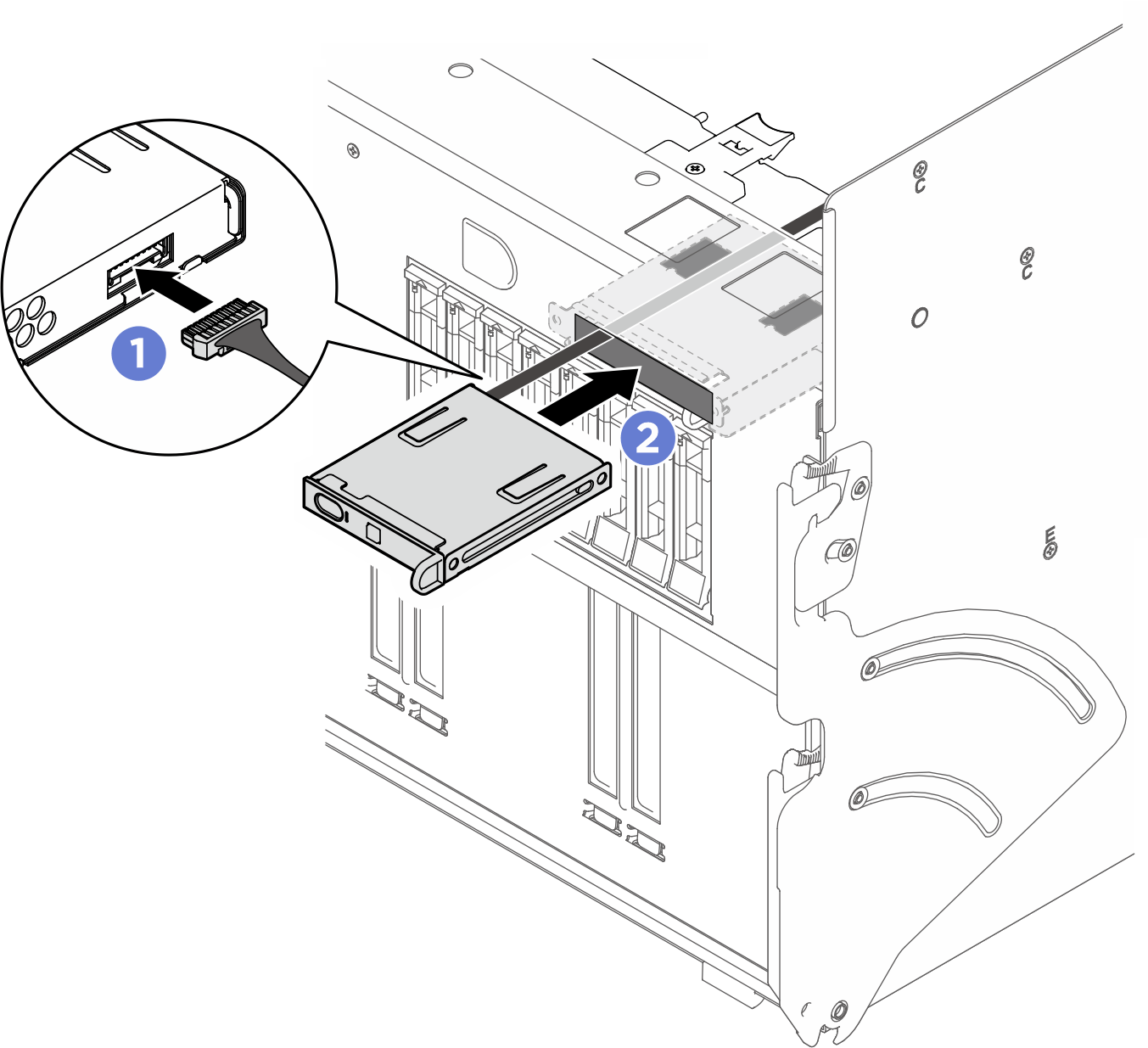

   그림 2. 내장형 진단 패널 설치
