Instalar o painel de diagnóstico integrado
Siga as instruções nesta seção para instalar o painel de diagnóstico integrado. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
- Se necessário, cole a etiqueta na extremidade do cabo que se conecta à placa-mãe.
Anexe a parte de espaço em branco da etiqueta.
Passe a etiqueta ao redor do cabo e cole na parte branca.
Figura 1. Aplicação de etiqueta
NotaConsulte a tabela abaixo para identificar os rótulos correspondentes para o cabo.No Para Etiqueta Cabo do painel de diagnóstico integrado Placa-mãe: Conector do painel de diagnóstico integrado (FRONTAL IO2) - FRONT IO 2
- PONG
- Instale o painel de diagnóstico integrado.
- Conecte o cabo ao painel de diagnóstico integrado.
- Alinhe o painel de diagnóstico integrado com o slot na parte frontal do suporte do sistema e deslize-o para dentro.

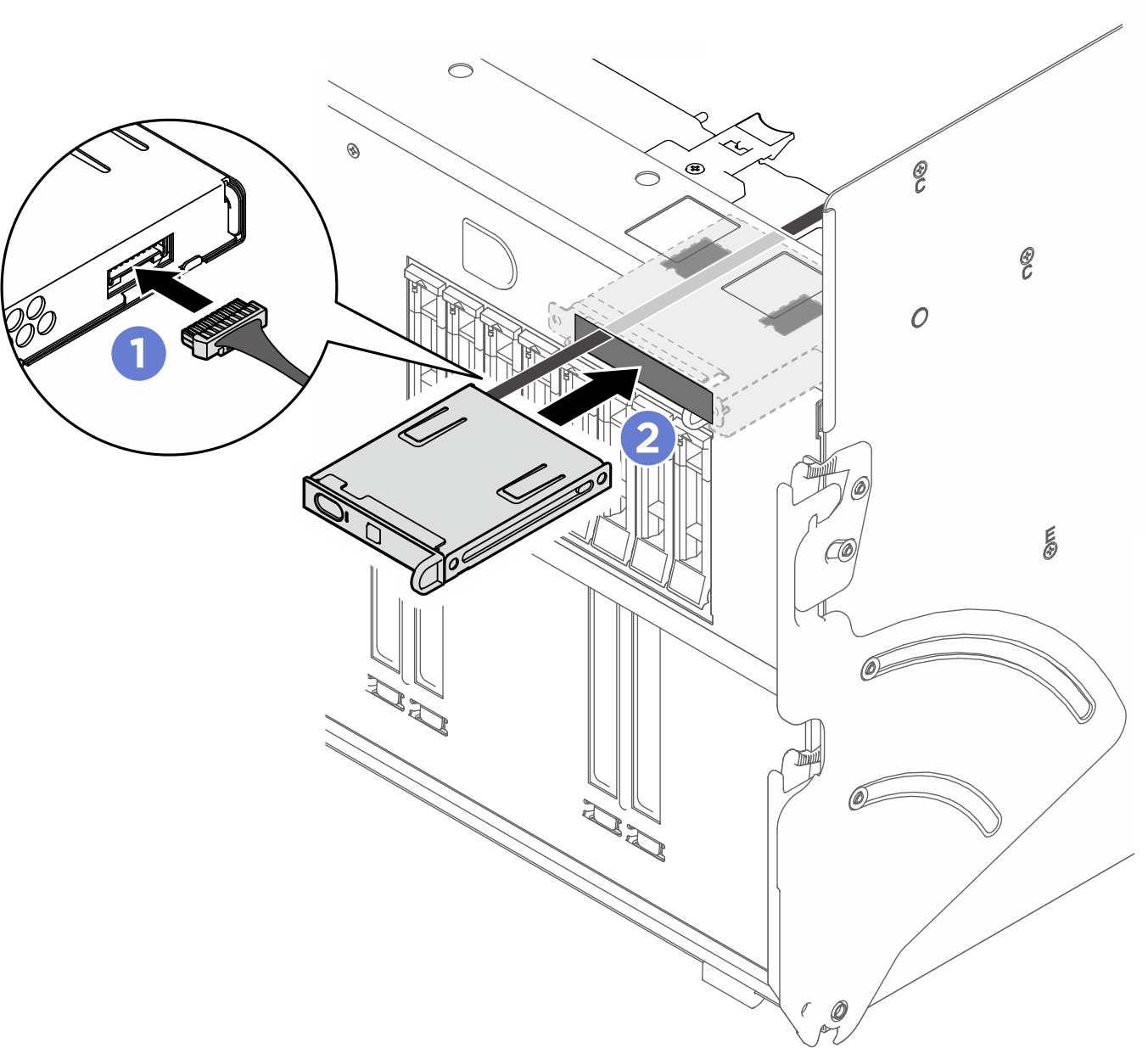

Figura 2. Instalação do painel de diagnóstico integrado
Depois de concluir
- Reinstale a gaiola FIO/PCI. Consulte Instalar a gaiola FIO/PCI.
- Empurre o suporte do sistema totalmente para dentro do chassi.
- Levante as duas travas de bloqueio nos dois lados do suporte.
- Deslize o suporte para o chassi.
Empurre o suporte totalmente para dentro do chassi.
Gire as duas alavancas de liberação até que se travem no lugar.
Figura 3. Instalação do suporte do sistema
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
