Instalación del panel de diagnóstico integrado

Siga las instrucciones que aparecen en esta sección para instalar el panel de diagnóstico integrado. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

Si es necesario, pegue la etiqueta en el extremo del cable que se conecta a la placa del sistema.
1. Pegue la parte del espacio en blanco de la etiqueta.
2. Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.
Figura 1. Aplicación de la etiqueta
Nota
Consulte la tabla siguiente para identificar las etiquetas correspondientes del cable.
Desde Hasta Etiqueta
Cable del panel de diagnóstico integrado Placa del sistema: conector del panel de diagnóstico integrado (FRONT IO2)
FRONT IO 2
PONG
Instale el panel de diagnóstico integrado.
1. Conecte el cable al panel de diagnóstico integrado.
2. Alinee el panel de diagnóstico integrado con la ranura de la parte frontal de la lanzadera del sistema y deslícelo hacia dentro.

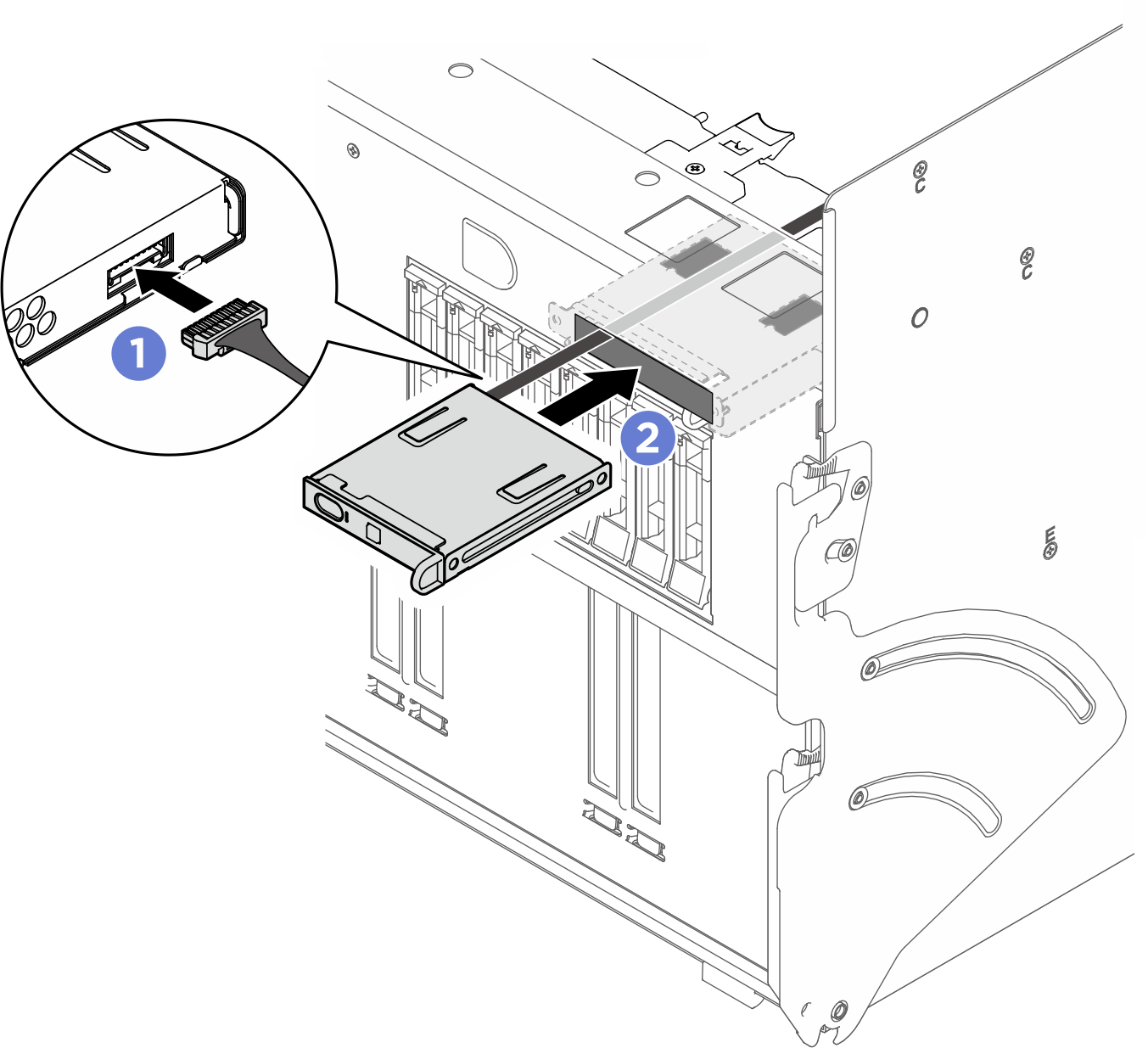

Figura 2. Instalación del panel de diagnóstico integrado

Desde	Hasta	Etiqueta
Cable del panel de diagnóstico integrado	Placa del sistema: conector del panel de diagnóstico integrado (FRONT IO2)	FRONT IO 2 PONG

Después de finalizar

Vuelva a instalar el compartimiento de FIO/PCI. Consulte Instale el compartimiento de FIO/PCI.
Empuje la lanzadera del sistema completamente hacia el chasis.
1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
2. Deslice la lanzadera en el chasis.
3. Empuje la lanzadera completamente hacia el interior del chasis.
4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
Figura 3. Instalación de la lanzadera del sistema
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
