Installation du panneau de diagnostics intégré
Suivez les instructions de la présente section pour installer le panneau des diagnostics intégré. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Procédure
- Si nécessaire, fixez l’étiquette à l’extrémité du câble qui se connecte à la carte mère.
Fixez la partie d’espace blanc de l’étiquette.
Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.
Figure 1. Application des étiquettes
RemarqueConsultez le tableau ci-dessous pour identifier les étiquettes correspondantes pour le câble.À partir de Vers Étiquette Câble du panneau de diagnostics intégré Carte mère : Connecteur du panneau de diagnostics intégré (FRONT IO2) - FRONT IO 2
- PONG
- Installez le panneau de diagnostics intégré.
- Connectez le câble au panneau de diagnostics intégré.
- Alignez le panneau de diagnostics intégré sur l’emplacement à l’avant de la navette système. Ensuite, faites-le coulisser pour l’installer.

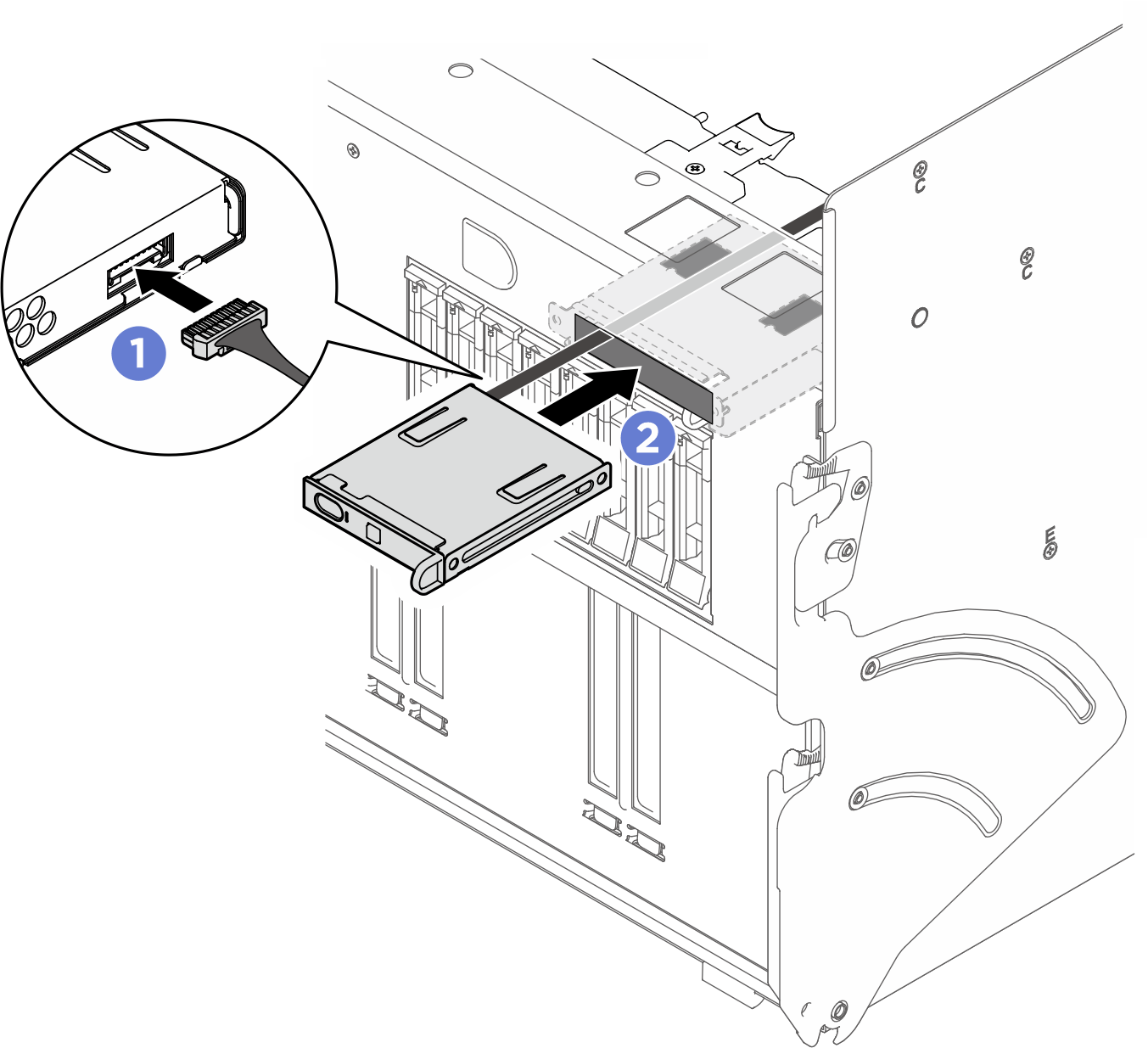

Figure 2. Installation du panneau de diagnostics intégré
Après avoir terminé
- Réinstallez le boîtier FIO/PCI. Voir Installation du boîtier FIO/PCI.
- Poussez l’intégralité de la navette système dans le châssis.
- Soulevez les deux loquets de verrouillage de chaque côté de la navette.
- Faites coulisser la navette dans le châssis.
Poussez complètement la navette dans le châssis.
Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 3. Installation de la navette système
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
