ถอดแผงการวินิจฉัยในตัว

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผงการวินิจฉัยในตัว ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
      1. กดสลักปลดสีฟ้าสองตัว
      2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
      3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
         สำคัญ

         เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลระบบไปยังตำแหน่งหยุด
         รูปที่ 1. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


   2. ถอดตัวครอบ FIO/PCI โปรดดู ถอดตัวครอบ FIO/PCI
2. ถอดแผงการวินิจฉัยในตัว
   1. กดค้างไว้ที่แถบปลดล็อคสองตัว
   2. ปลดแผงการวินิจฉัยในตัวออกจากชัตเทิลระบบเล็กน้อย
   3. ถอดสายออกจากแผงการวินิจฉัยในตัว

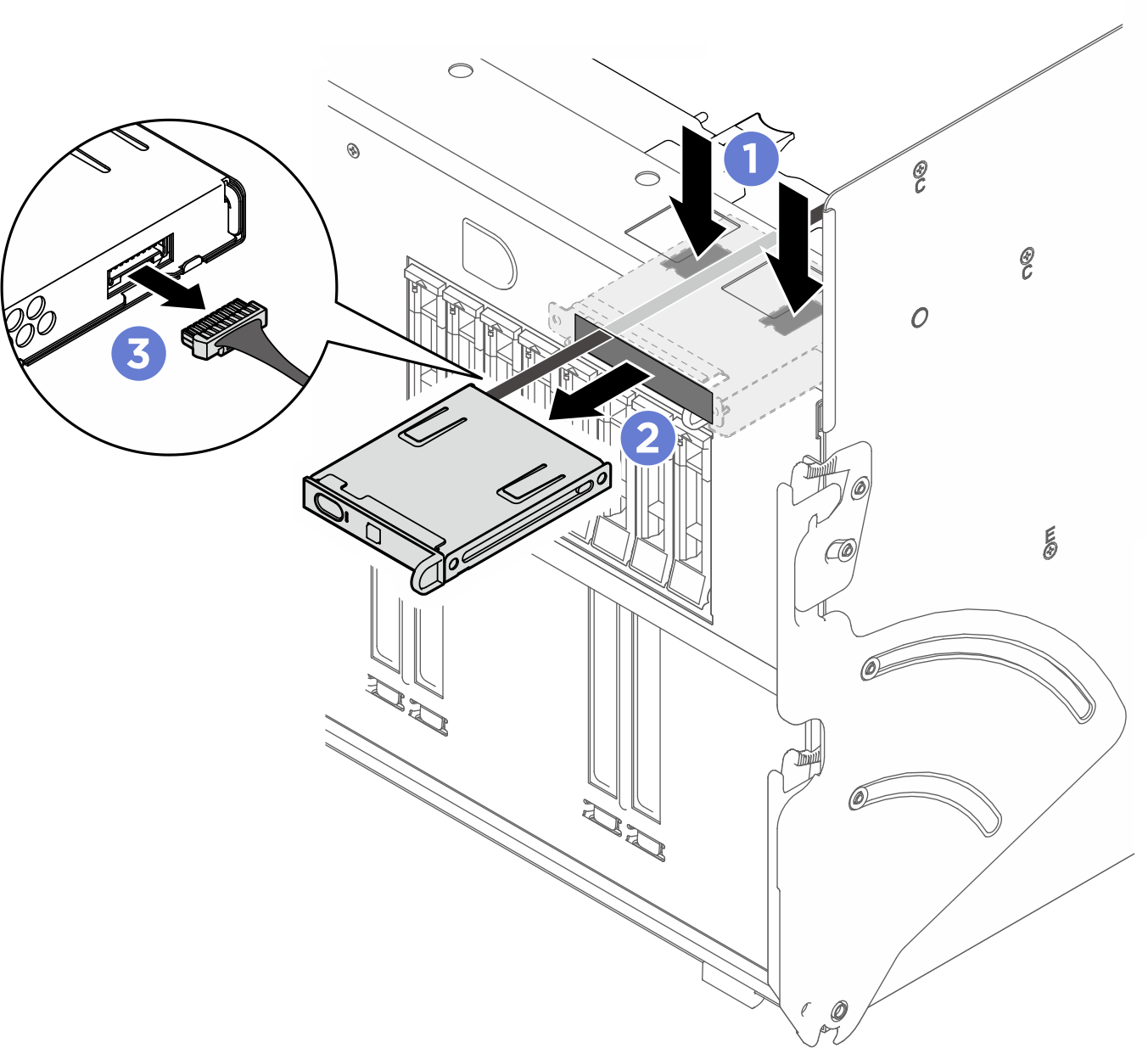

   รูปที่ 2. การถอดแผงการวินิจฉัยในตัว


3. ถอดแผงการวินิจฉัยในตัวออกจากชัตเทิลระบบ
