Rückwandplatine für 2,5-Zoll-Laufwerke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Rückwandplatine für 2,5‑Zoll-Laufwerke zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Der Server unterstützt bis zu zwei Rückwandplatinen für 2,5‑Zoll-Laufwerke mit den folgenden entsprechenden Nummerierung der Rückwandplatinen.

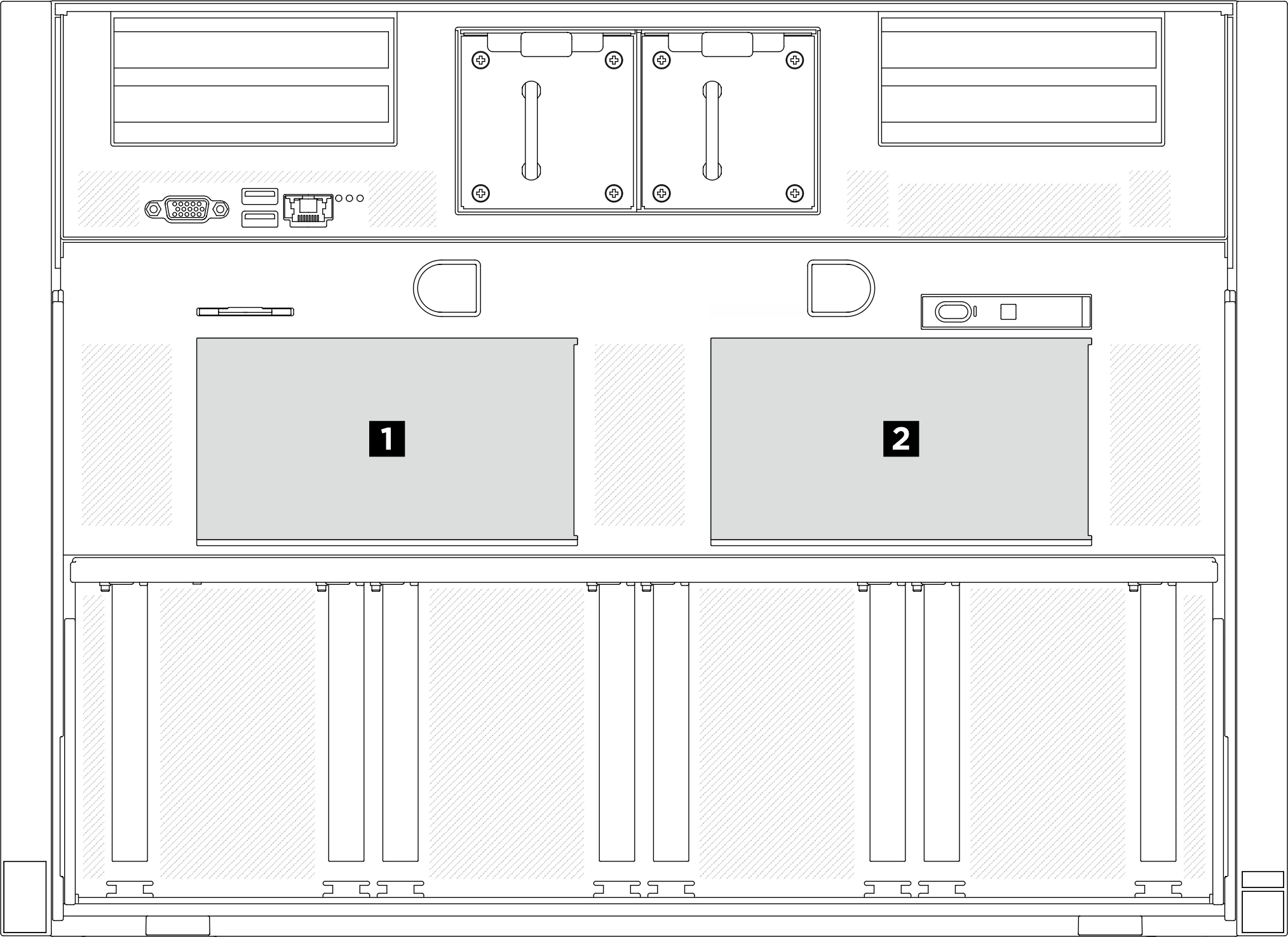

    Abbildung 1. Nummerierung der Rückwandplatinen für 2,5‑Zoll-Laufwerke
    2.5-inch drive backplane numbering

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Ziehen Sie das System-Shuttle bis zum Anschlag.
      1. Drücken Sie auf die zwei blauen Entriegelungshebel.
      2. Drehen Sie die beiden Lösehebel, bis sie senkrecht zum Shuttle stehen.
      3. Ziehen Sie das Shuttle bis zum Anschlag nach vorne.
        Wichtig
        Um Beschädigungen zu vermeiden, drücken Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie das System-Shuttle bis zu seinem Anschlag bewegt haben.
        Abbildung 2. Ziehen des System-Shuttles bis zum Anschlag
        Pulling the system shuttle to the stop position
    2. Entfernen Sie den FIO/PCI-Rahmen. Siehe FIO/PCI-Rahmen entfernen.
    3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
  2. Trennen Sie alle Kabel von der Rückwandplatine für 2,5‑Zoll-Laufwerke.
  3. Entfernen Sie die Rückwandplatine für 2,5‑Zoll-Laufwerke.
    1. Heben Sie die zwei Sicherungsriegel oben auf der Rückwandplatine an und halten Sie sie fest.
    2. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Sicherungsriegeln zu lösen. Heben Sie die Rückwandplatine dann vorsichtig aus dem System-Shuttle.

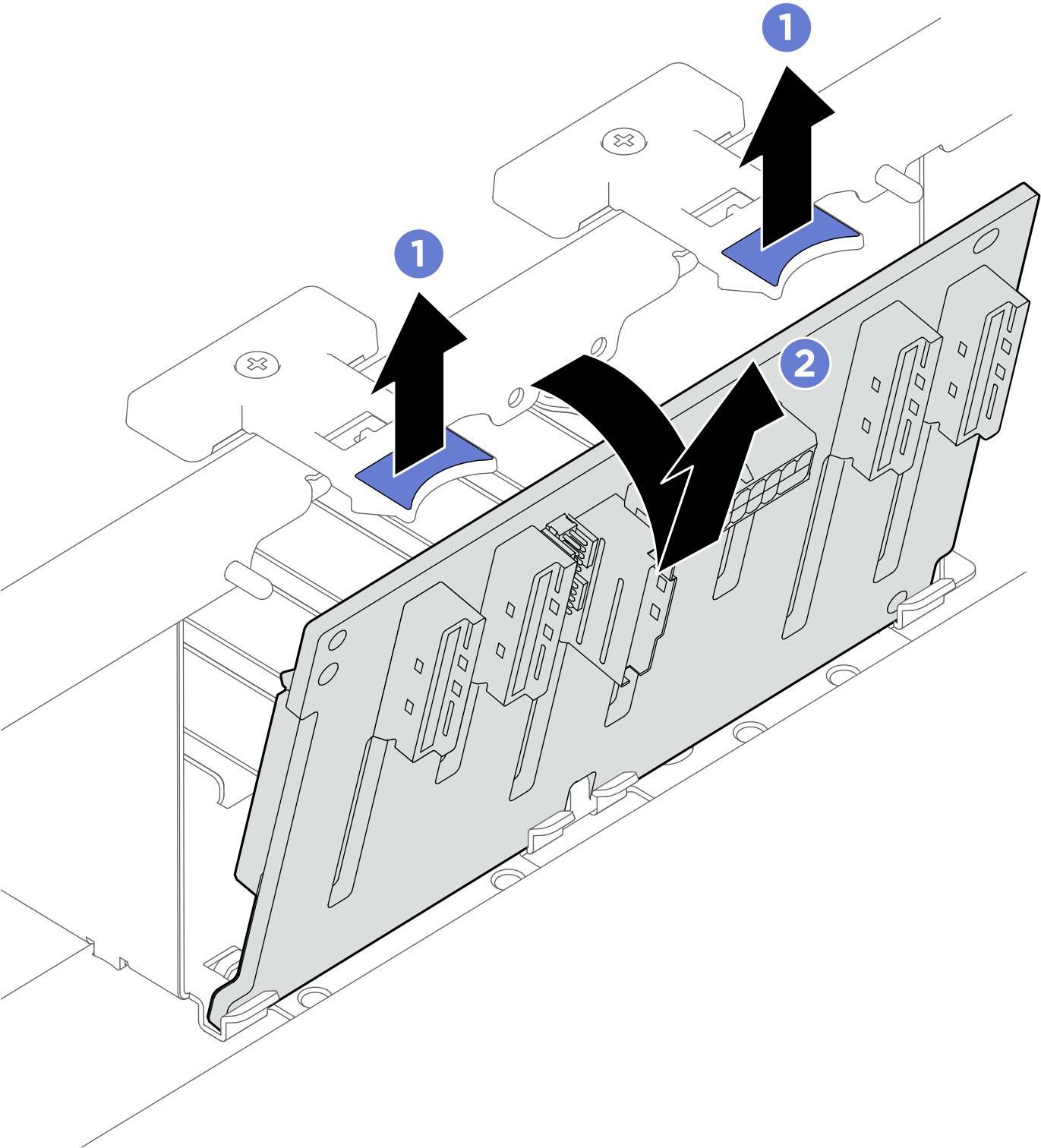

      Abbildung 3. Entfernen der Rückwandplatine für 2,5-Zoll-Laufwerke
      2.5-inch drive backplane removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
