ถอดแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
      1. กดสลักปลดสีฟ้าสองตัว
      2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
      3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
         สำคัญ

         เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลระบบไปยังตำแหน่งหยุด
         รูปที่ 2. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


   2. ถอดตัวครอบ FIO/PCI โปรดดู ถอดตัวครอบ FIO/PCI
   3. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบช่องใส่ไดรฟ์ทั้งหมดออกจากช่องใส่ไดรฟ์ (ถ้ามี) โปรดดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
2. ถอดสายทั้งหมดออกจากแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
3. ถอดแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
   1. ยกและจับสลักยึดสองตัวด้านบนของแบ็คเพลน
   2. หมุนแบ็คเพลนจากด้านบนเพื่อปลดออกจากสลักยึด จากนั้นค่อยๆ ยกแบ็คเพลนออกจากชัตเทิลระบบ

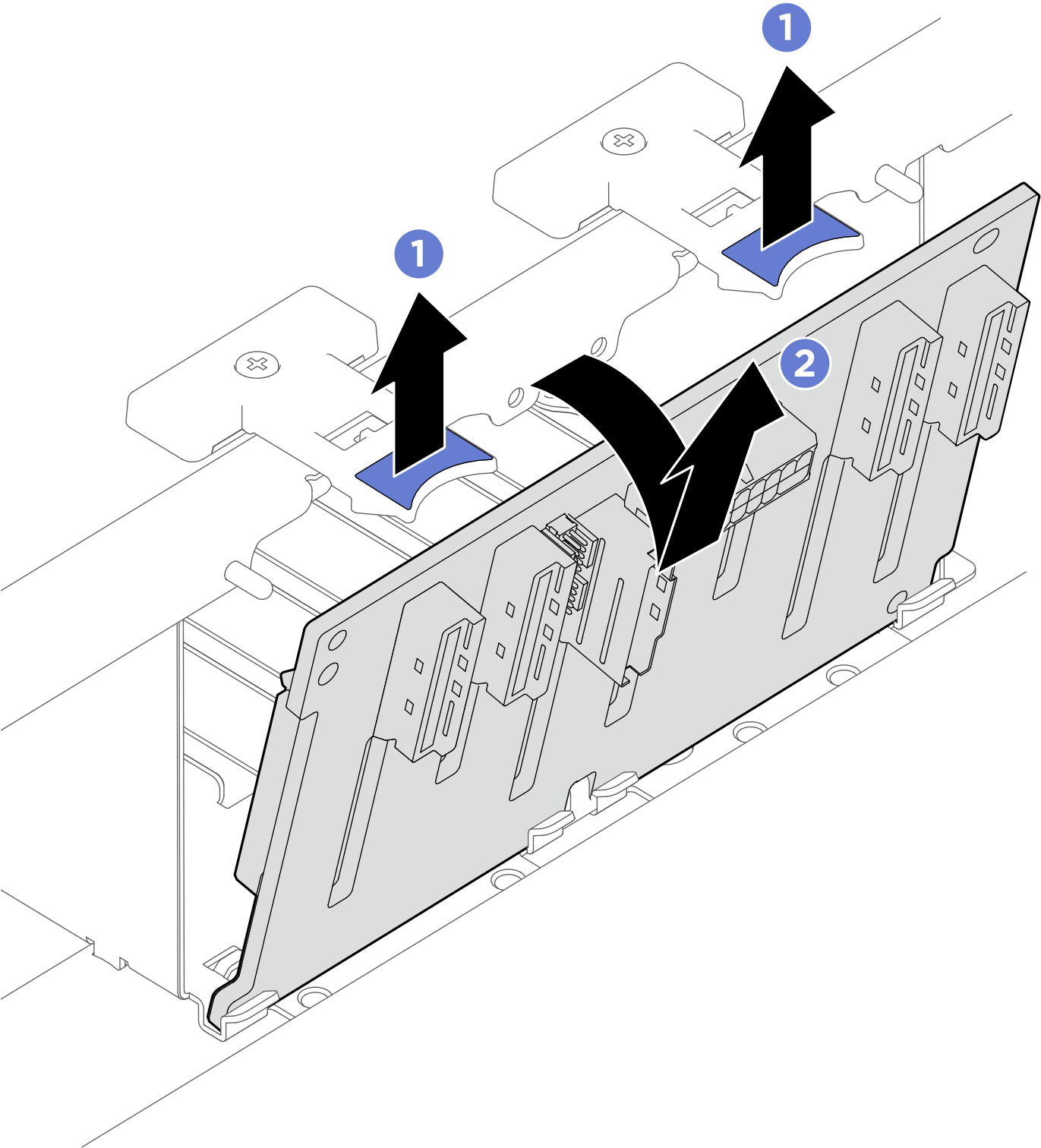

      รูปที่ 3. การถอดไดรฟ์แบ็คเพลนขนาด 2.5 นิ้ว
