2.5 インチ ドライブ・バックプレーンの取り外し

2.5 インチ ドライブ・バックプレーンを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. このタスクの準備をします。
   1. システム・シャトルを停止位置まで引きます。
      1. 青色の 2 つのリリース・ラッチを押します。
      2. シャトルに対して垂直になるまで 2 つのリリース・レバーを回転させます。
      3. シャトルが止まるまで前方に引きます。
         重要

         損傷を避けるため、2 つのリリース・レバーを後方に押し、システム・シャトルを停止位置まで伸ばした後、それらが所定の位置にロックされていることを確認します。
         図 2. システム・シャトルを停止位置まで引く


   2. FIO/PCI ケージを取り外します。FIO/PCI ケージの取り外しを参照してください。
   3. すべての 2.5 インチ・ホット・スワップ・ドライブおよびドライブ・ベイ・フィラー (該当する場合) をドライブ・ベイから取り外します。2.5 インチ・ホット・スワップ・ドライブの取り外しを参照してください。
2. 2.5 インチ ドライブ・バックプレーンからすべてのケーブルを外します。
3. 2.5 インチ ドライブ・バックプレーンを取り外します。
   1. バックプレーンの上部にある 2 個の保持ラッチを持ち上げて固定します。
   2. バックプレーンを上部から回転させて、固定ラッチから外します。次に、バックプレーンを慎重に持ち上げてシステム・シャトルから取り外します。

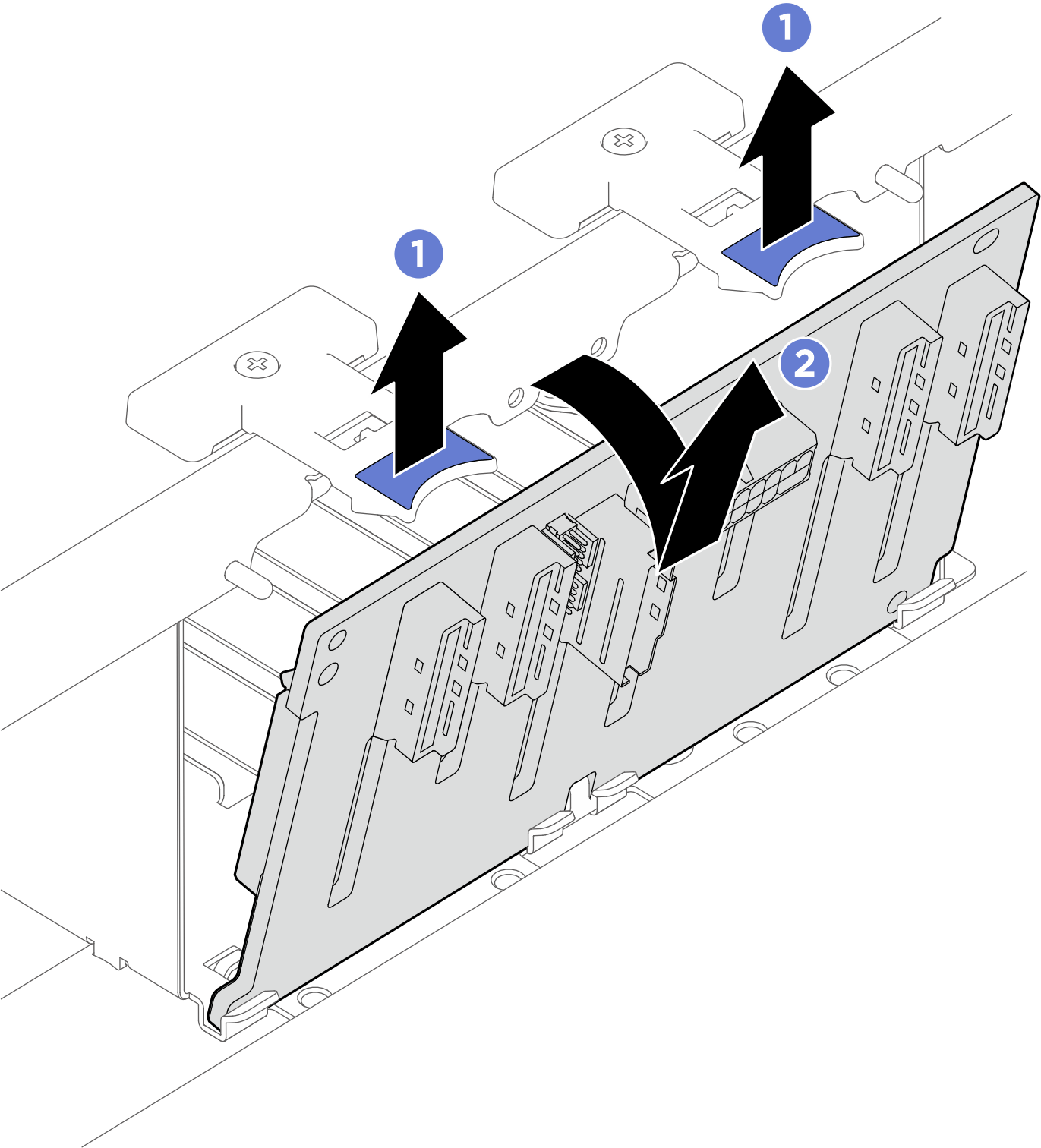

      図 3. 2.5 インチ ドライブ・バックプレーンの取り外し
