Retrait d'un fond de panier d'unité 2,5 pouces

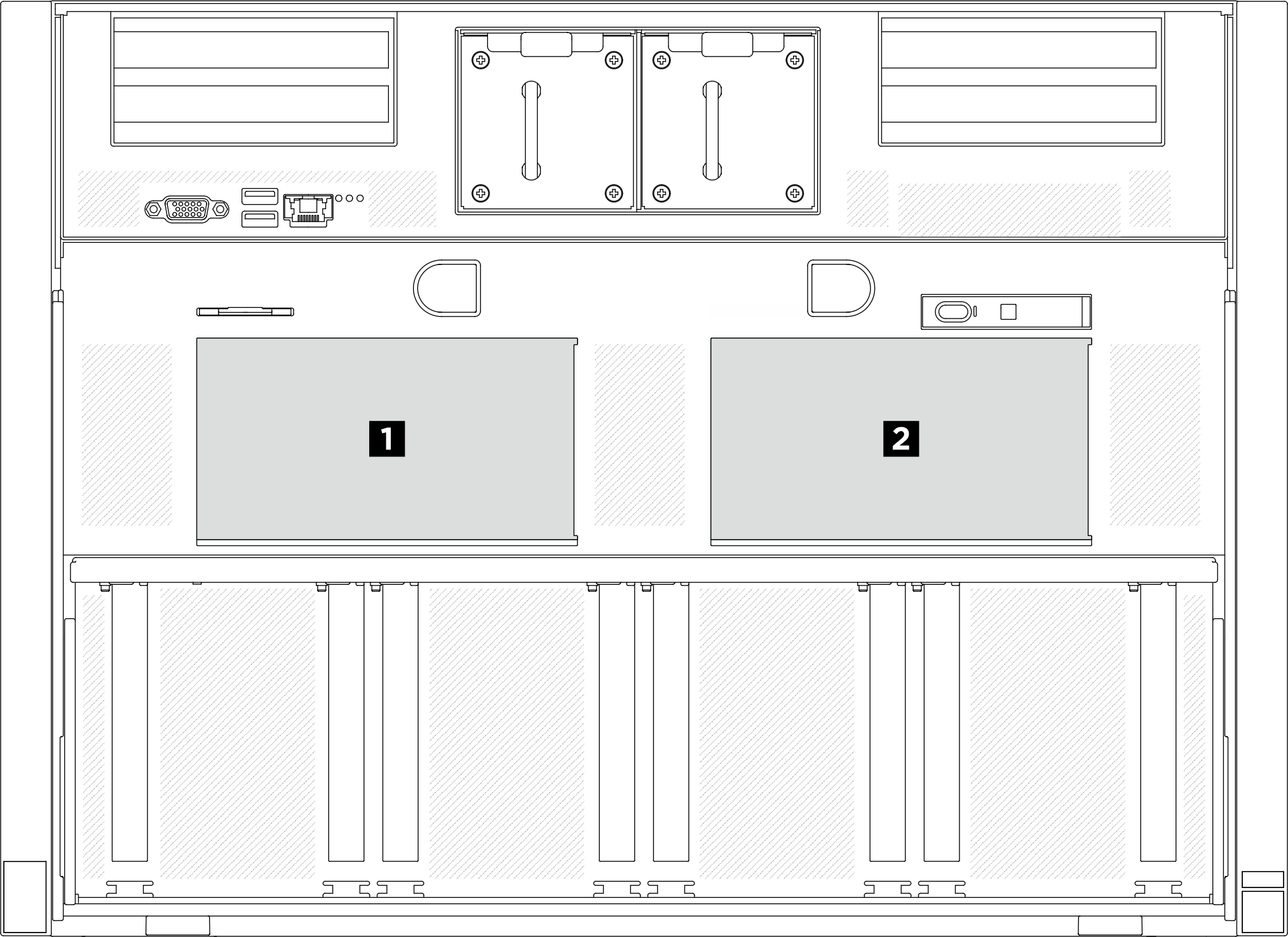

Suivez les instructions de la présente section pour retirer un fond de panier d’unité 2,5 pouces. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Tirez la navette système jusqu’à la position d’arrêt.
      1. Appuyez sur les deux loquets de déblocage bleus.
      2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
      3. Tirez la navette vers l’avant jusqu’à la butée.
         Important

         Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette système tirée jusqu’à sa position d’arrêt.

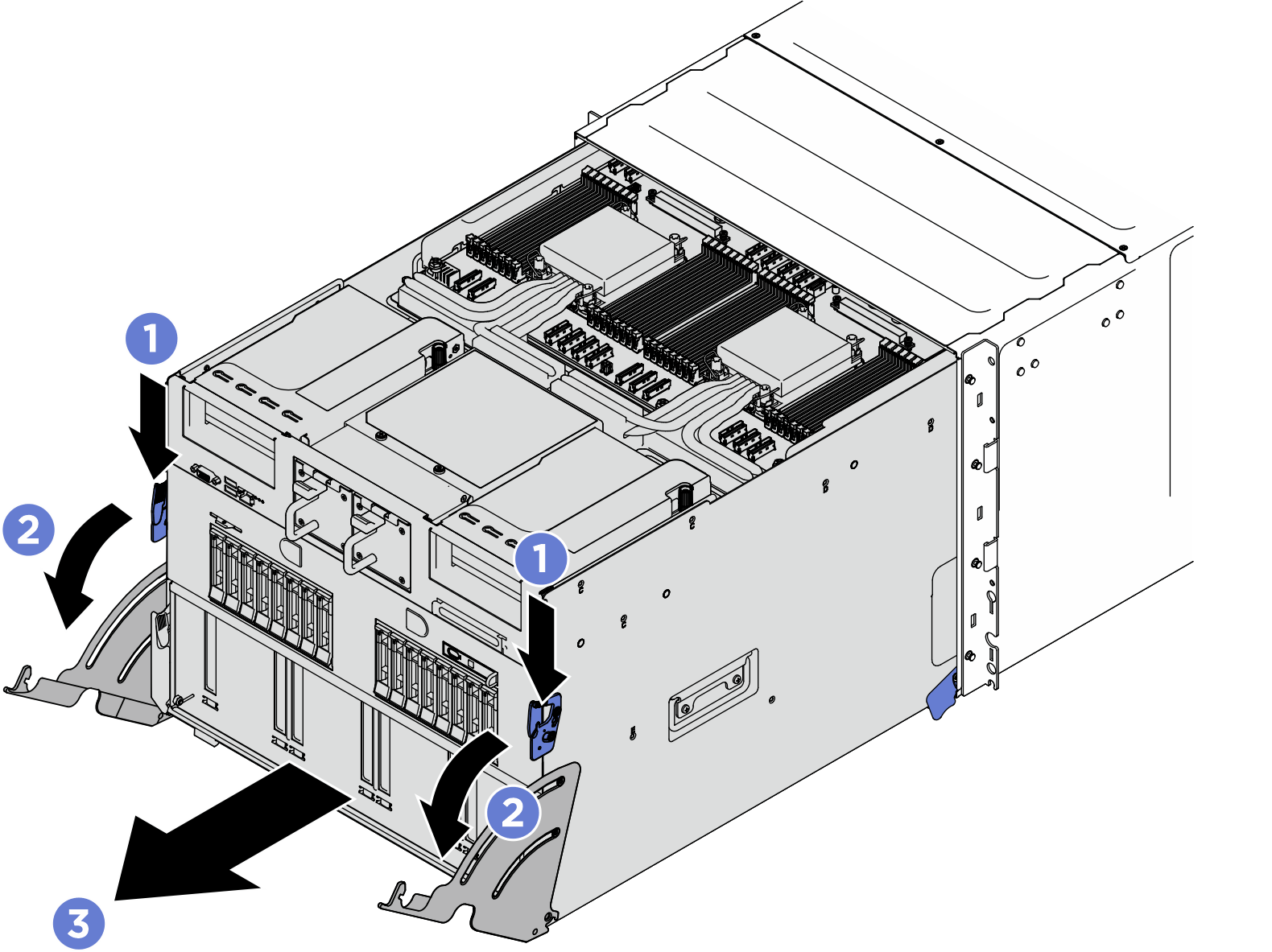

         Figure 2. Mise en place (en tirant) de la navette système en position d’arrêt


   2. Retirez le boîtier FIO/PCI. Voir Retrait du boîtier FIO/PCI.
   3. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud de 2,5 pouces.
2. Débranchez tous les câbles du fond de panier d’unité de 2,5 pouces.
3. Retirez le fond de panier d’unité 2,5 pouces.
   1. Soulevez et maintenez les deux loquets de blocage en haut du fond de panier.
   2. Faites pivoter le fond de panier par le haut afin de le dégager des loquets de blocage. Ensuite, soulevez délicatement le fond de panier pour le retirer de la navette système.

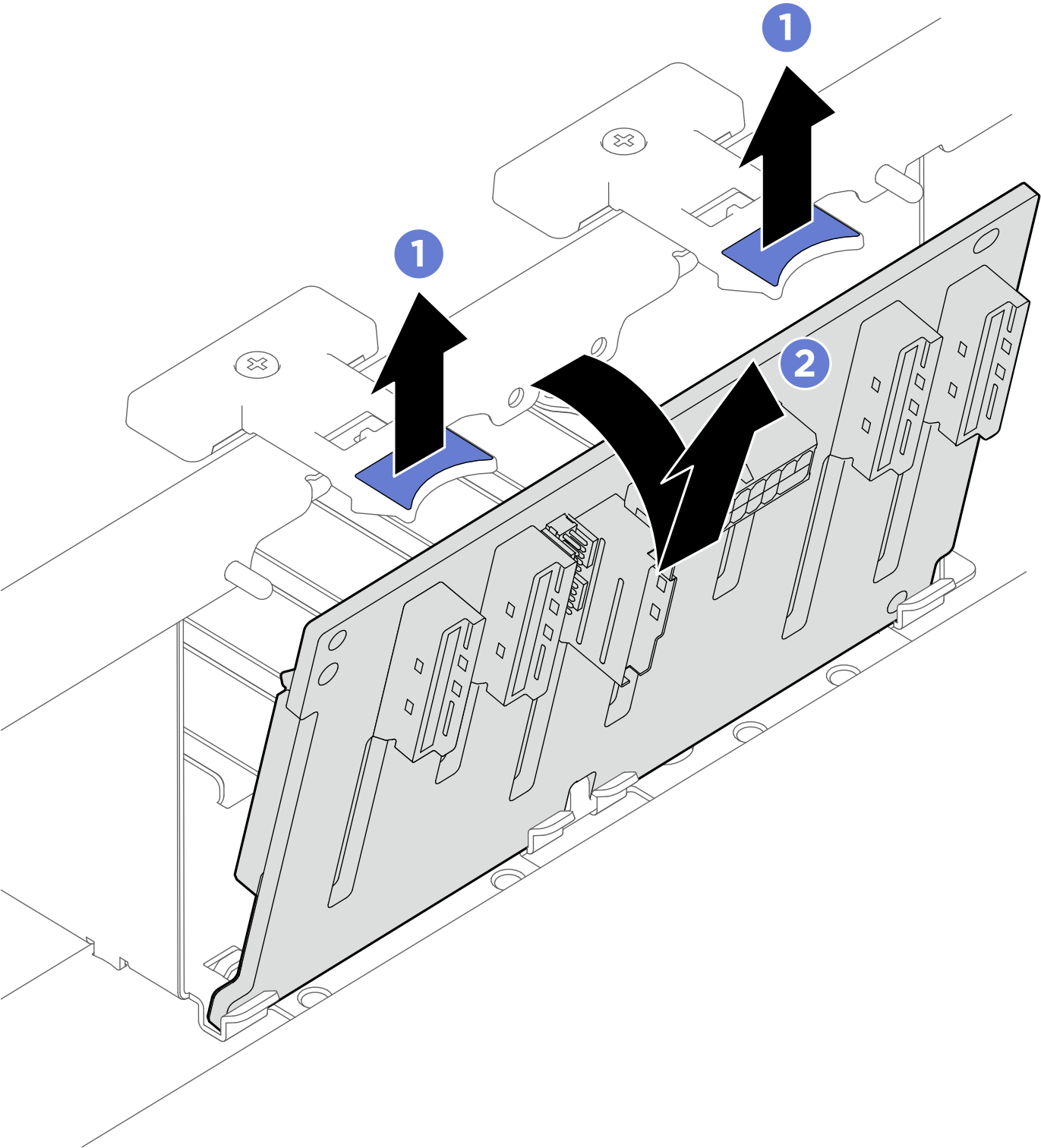

      Figure 3. Retrait d'un fond de panier d'unité 2,5 pouces
