Rimozione di un backplane dell'unità da 2,5 pollici

Seguire le istruzioni riportate in questa sezione per rimuovere un backplane dell'unità da 2,5 pollici. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
         Importante

         Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
         Figura 2. Tirare lo shuttle di sistema in posizione di arresto


   2. Rimuovere il telaio FIO/PCI. Vedere Rimozione del telaio FIO/PCI.
   3. Rimuovere tutte le unità hot-swap da 2,5 pollici dai vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Rimozione di un'unità hot-swap da 2,5 pollici.
2. Scollegare tutti i cavi dal backplane dell'unità da 2,5 pollici.
3. Rimuovere il backplane dell'unità da 2,5 pollici.
   1. Mantenere sollevati i due fermi di blocco nella parte superiore del backplane.
   2. Ruotare il backplane dalla parte superiore per sganciarlo dai fermi di blocco, quindi sollevare delicatamente il backplane per estrarlo dallo shuttle di sistema.

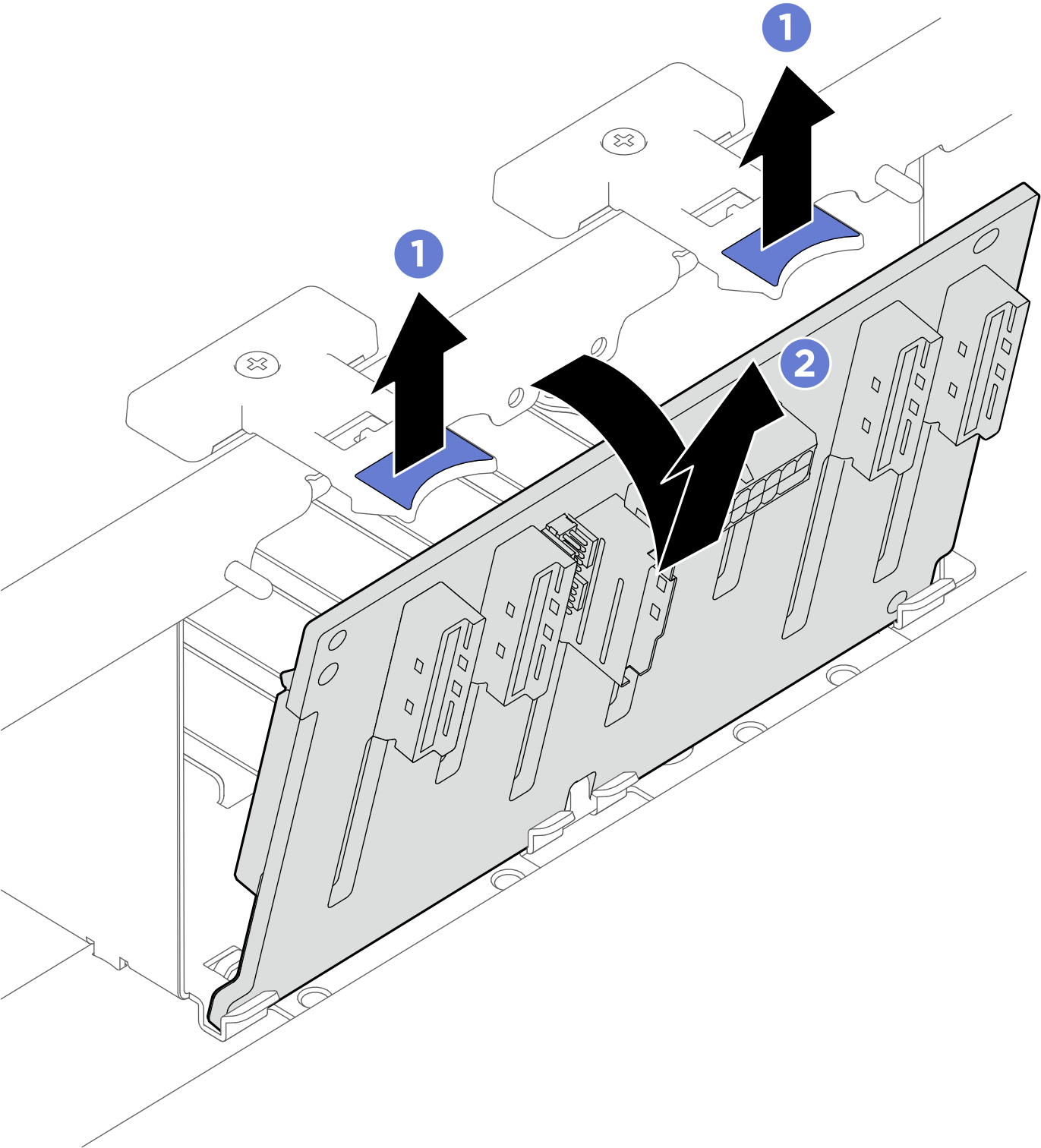

      Figura 3. Rimozione del backplane dell'unità da 2,5 pollici
