Remover um backplane da unidade de 2,5 polegadas

Siga as instruções nesta seção para remover um backplane da unidade de 2,5 polegadas. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
         Importante

         Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
         Figura 2. Puxando o suporte do sistema para a posição de parada


   2. Remova a gaiola FIO/PCI. Consulte Remover a gaiola FIO/PCI.
   3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
2. Desconecte todos os cabos do backplane de unidade de 2,5 polegadas.
3. Remova o backplane da unidade de 2,5 polegadas.
   1. Levante e segure as duas travas de retenção na parte superior do painel traseiro.
   2. Gire o backplane de cima para desencaixá-lo das travas de retenção. Em seguida, erga com cuidado o backplane para fora do suporte do sistema.

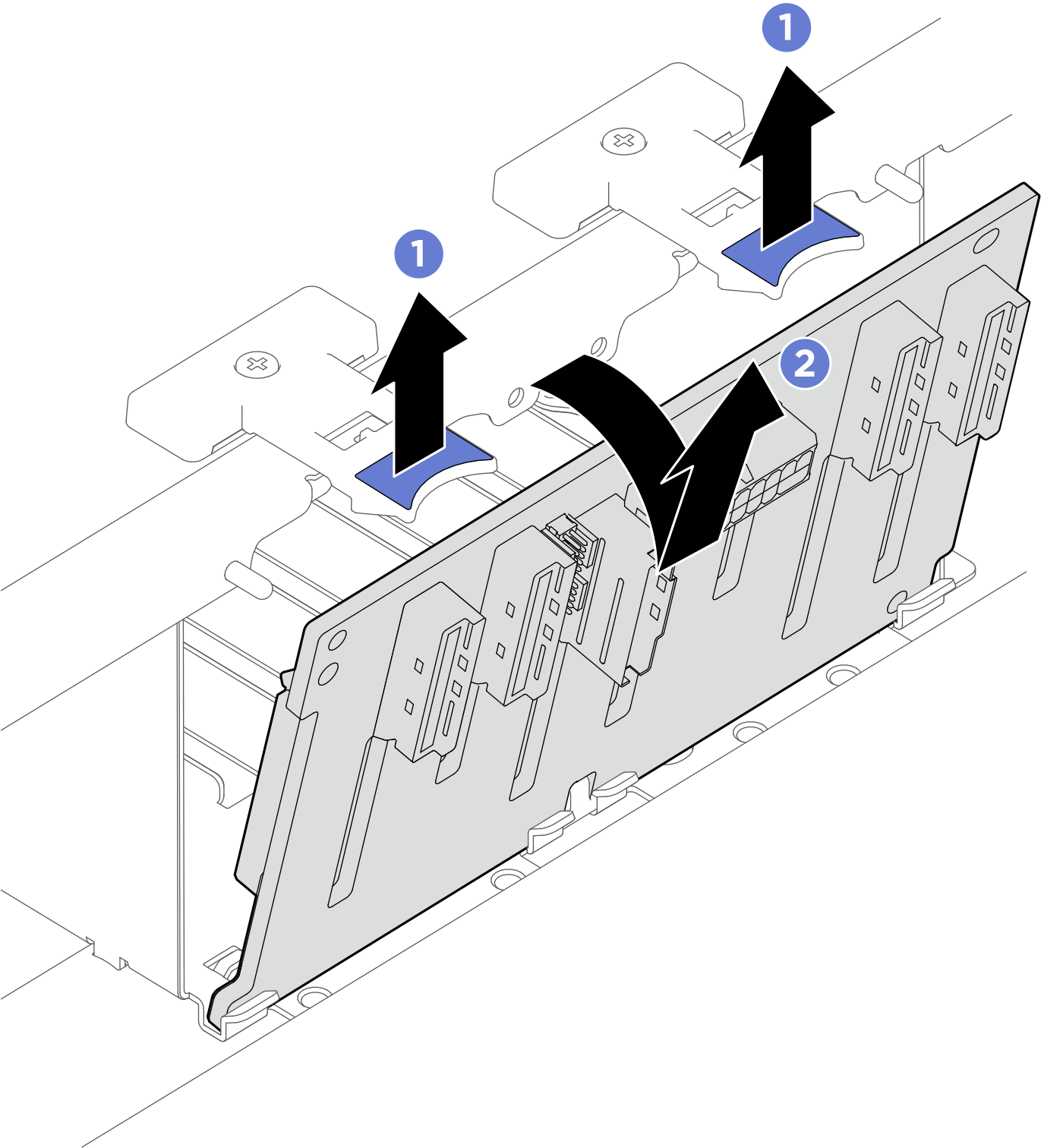

      Figura 3. Remoção do painel traseiro da unidade de 2,5 polegadas
