Instalar um backplane da unidade de 2,5 polegadas

Siga as instruções nesta seção para instalar um backplane da unidade de 2,5 polegadas. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • O servidor comporta até dois backplanes de unidade de 2,5 polegadas com a numeração de backplane da unidade correspondente a seguir.

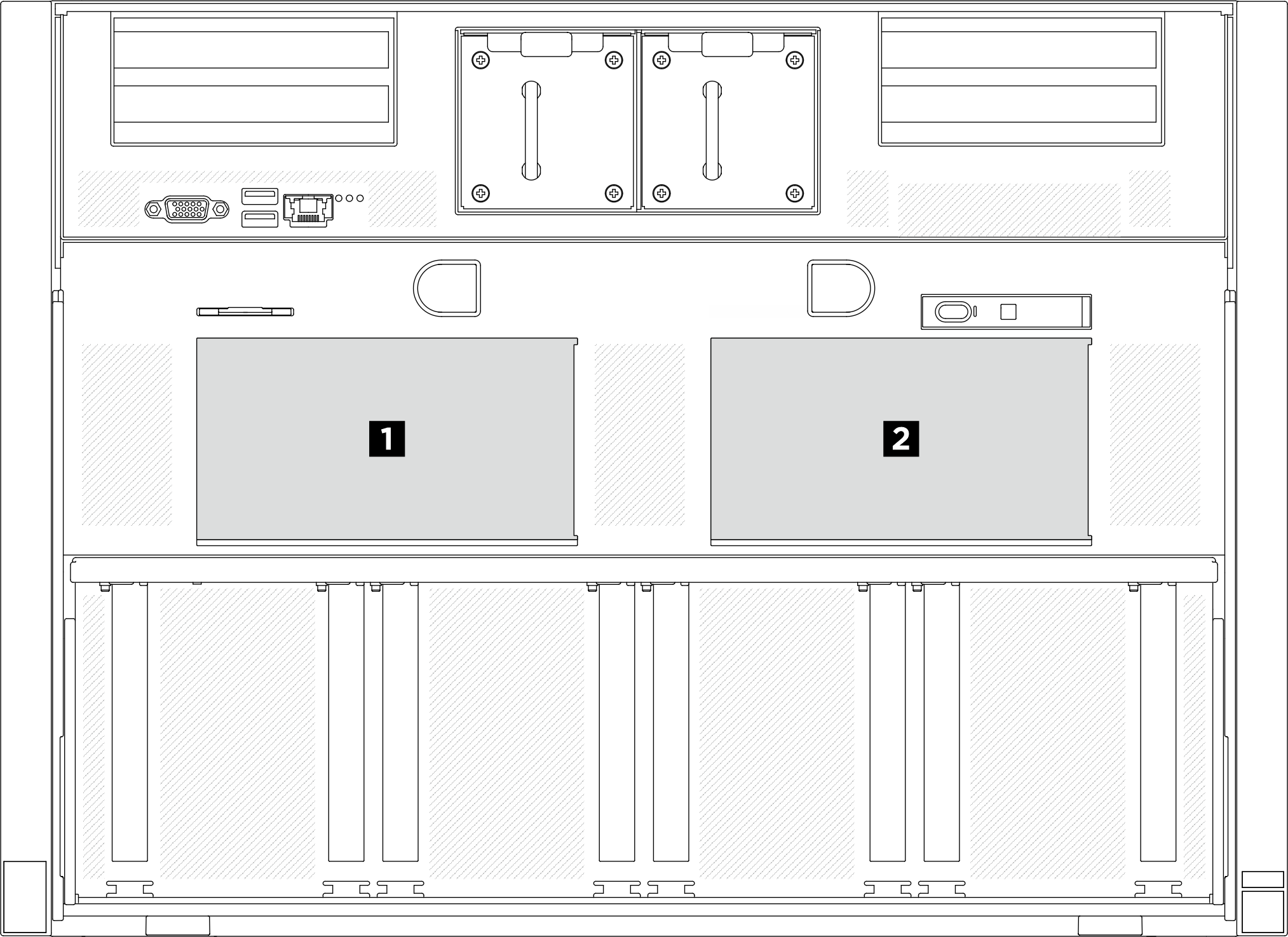

    Figura 1. Numeração do backplane de unidade de 2,5 polegadas
    2.5-inch drive backplane numbering
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Alinhe as guias na parte inferior do backplane da unidade de 2,5 polegadas com os slots na gaiola de unidade frontal e insira-as nos slots.
  2. Empurre a parte superior do backplane para frente até que se encaixe no lugar.

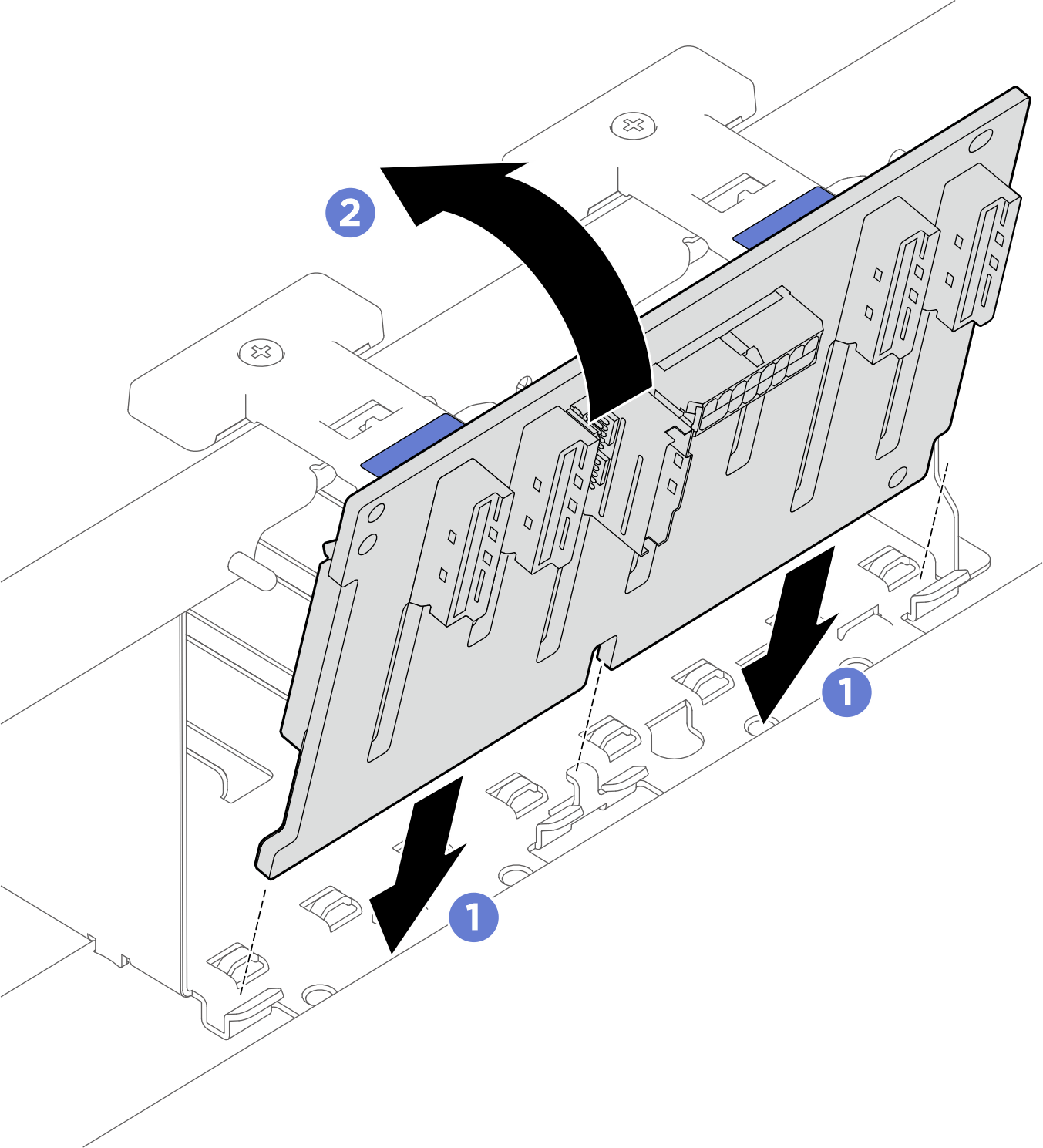

    Figura 2. Instalação do painel traseiro da unidade de 2,5 polegadas
    2.5-inch drive backplane installation
  3. Se necessário, cole as etiquetas nas duas extremidades dos cabos do backplane da unidade de 2,5 polegadas.
    1. Coloque a parte branca da etiqueta em uma extremidade do cabo.
    2. Passe a etiqueta ao redor do cabo e cole na parte branca.
    3. Repita para prender a outra etiqueta na extremidade oposta do cabo.
    Figura 3. Aplicação de etiqueta
    Label application
    Nota
    Consulte a tabela abaixo para identificar os rótulos correspondentes dos cabos.
    NoParaEtiqueta
    Backplane 1: Conector NVMe 0-1Placa de comutador PCIe: conector NVMe 1 (NVME1)
    • BP1 NVME 0-1
    • NVME 1
    Backplane 1: Conector NVMe 2-3Placa de comutador PCIe: conector NVMe 2 (NVME2)
    • BP1 NVME 2-3
    • NVME 2
    Backplane 1: conector de energiaPlaca de distribuição de energia: conector de energia do backplane 1 (BP1 PWR)
    • BP1 PWR
    • BP1 PWR
    Backplane 1: Conector NVMe 4-5Placa de comutador PCIe: conector NVMe 3 (NVME3)
    • BP1 NVME 4-5
    • NVME 3
    Backplane 1: Conector NVMe 6-7Placa de comutador PCIe: conector NVMe 4 (NVME4)
    • BP1 NVME 6-7
    • NVME 4
    Backplane 2: Conector NVMe 0-1Placa de comutador PCIe: conector NVMe 5 (NVME5)
    • BP2 NVME 0-1
    • NVME 5
    Backplane 2: Conector NVMe 2-3Placa de comutador PCIe: Conector NVMe 6 (NVME6)
    • BP2 NVME 2-3
    • NVME 6
    Backplane 2: conector de energiaPlaca de distribuição de energia: conector de energia do backplane 2 (BP2 PWR)
    • BP2 PWR
    • BP2 PWR
    Backplane 2: Conector NVMe 4-5Placa de comutador PCIe: conector NVMe 7 (NVME7)
    • BP2 NVME 4-5
    • NVME 7
    Backplane 2: Conector NVMe 6-7Placa de comutador PCIe: Conector NVMe 8 (NVME8)
    • BP2 NVME 6-7
    • NVME 8
  4. Conecte todos os cabos ao backplane da unidade de 2,5 polegadas. Consulte Roteamento de cabos do backplane da unidade de 2,5 polegadas para obter mais informações.

Depois de concluir

  1. Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
  2. Reinstale a gaiola FIO/PCI. Consulte Instalar a gaiola FIO/PCI.
  3. Empurre o suporte do sistema totalmente para dentro do chassi.
    1. Levante as duas travas de bloqueio nos dois lados do suporte.
    2. Deslize o suporte para o chassi.
    3. Empurre o suporte totalmente para dentro do chassi.
    4. Gire as duas alavancas de liberação até que se travem no lugar.

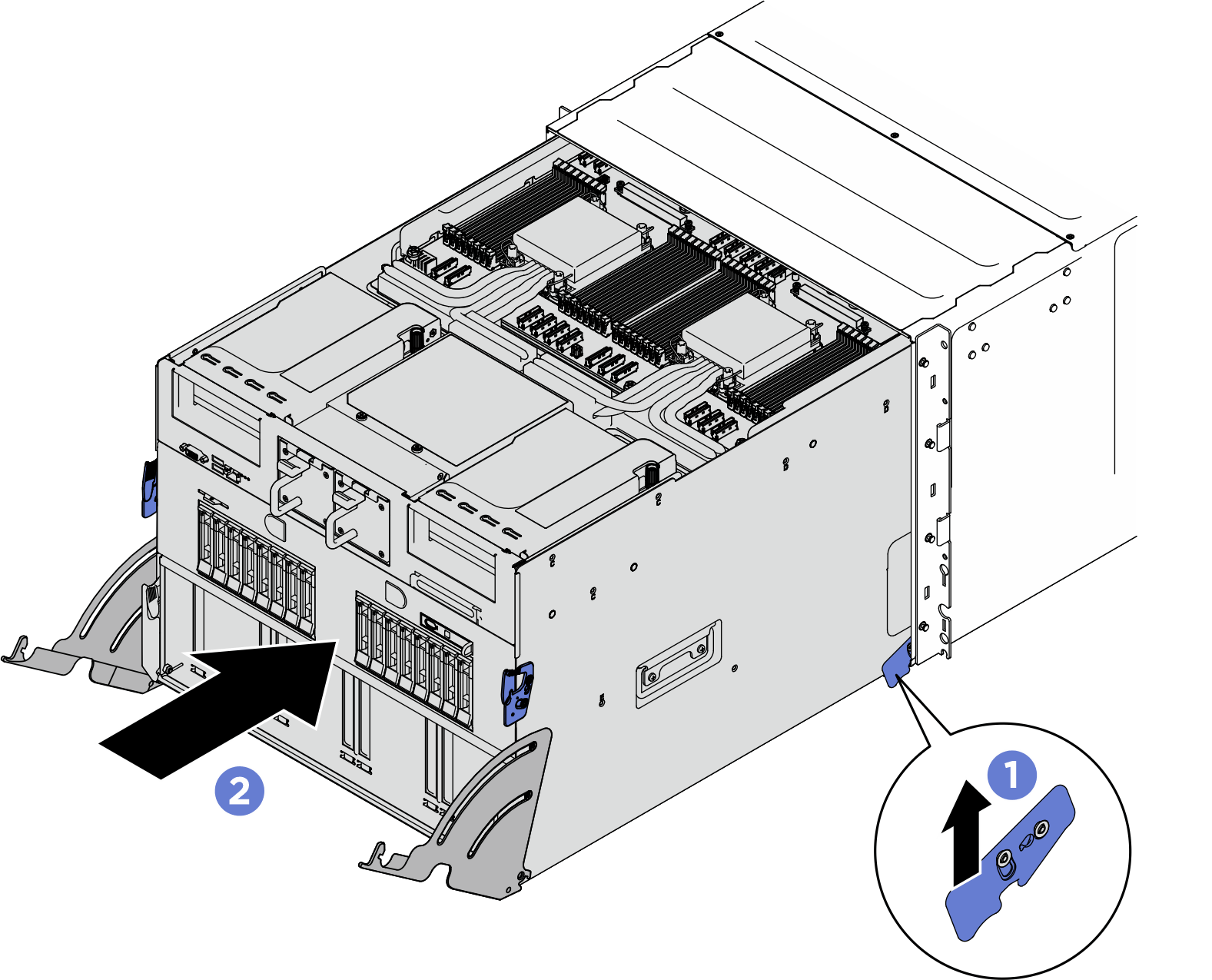

    Figura 4. Instalação do suporte do sistema
    System shuttle installation

    System shuttle installation
  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
