安裝 2.5 吋硬碟背板

請依照本節中的指示安裝 2.5 吋硬碟背板。此程序必須由經過培訓的維修技術人員執行。

程序

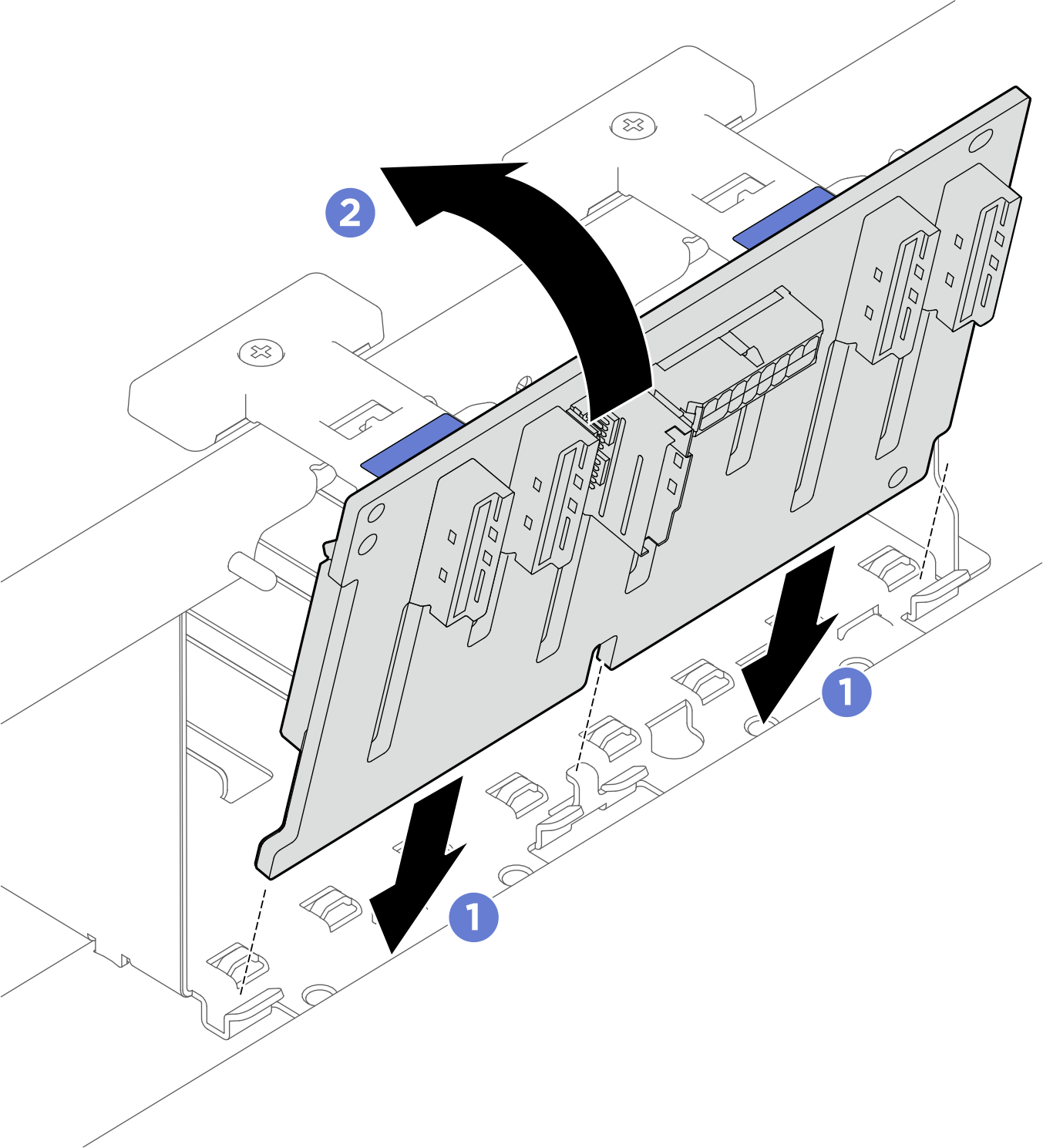

1. 將 2.5 吋硬碟背板底部的卡榫對準前端框架上的插槽，並將其插入插槽中。
2. 將背板的頂端向前推，直到卡入定位。
   圖 2. 安裝 2.5 吋硬碟背板


3. 如有需要，請您將標籤貼在 2.5 吋硬碟背板纜線的兩端。
   1. 將標籤的空白部分貼到纜線的一端。
   2. 將標籤纏繞在纜線上並貼在空白部分。
   3. 重複上述操作，將另一個標籤貼到纜線的另一端。
   圖 3. 黏貼標籤



   註

   請參閱下表來識別纜線的對應標籤。

   從	到	標籤
   背板 1：NVMe 接頭 0-1	PCIe 交換器板：NVMe 接頭 1 (NVME1)	BP1 NVME 0-1 NVME 1
   背板 1：NVMe 接頭 2-3	PCIe 交換器板：NVMe 接頭 2 (NVME2)	BP1 NVME 2-3 NVME 2
   背板 1：電源接頭	電源配送板：背板 1 電源接頭 (BP1 PWR)	BP1 PWR BP1 PWR
   背板 1：NVMe 接頭 4-5	PCIe 交換器板：NVMe 接頭 3 (NVME3)	BP1 NVME 4-5 NVME 3
   背板 1：NVMe 接頭 6-7	PCIe 交換器板：NVMe 接頭 4 (NVME4)	BP1 NVME 6-7 NVME 4
   背板 2：NVMe 接頭 0-1	PCIe 交換器板：NVMe 接頭 5 (NVME5)	BP2 NVME 0-1 NVME 5
   背板 2：NVMe 接頭 2-3	PCIe 交換器板：NVMe 接頭 6 (NVME6)	BP2 NVME 2-3 NVME 6
   背板 2：電源接頭	電源配送板：背板 2 電源接頭 (BP2 PWR)	BP2 PWR BP2 PWR
   背板 2：NVMe 接頭 4-5	PCIe 交換器板：NVMe 接頭 7 (NVME7)	BP2 NVME 4-5 NVME 7
   背板 2：NVMe 接頭 6-7	PCIe 交換器板：NVMe 接頭 8 (NVME8)	BP2 NVME 6-7 NVME 8

4. 將所有纜線連接到 2.5 吋硬碟背板。如需相關資訊，請參閱2.5 吋硬碟背板纜線佈線。
