Installation d'un fond de panier d'unité 2,5 pouces

Suivez les instructions de la présente section pour installer un fond de panier d’unité de 2,5 pouces. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Le serveur prend en charge jusqu’à deux fonds de panier d’unité 2,5 pouces avec les numéros de fonds de panier d’unité correspondants ci-après.
    Figure 1. Numérotation des fonds de panier d’unité 2,5 pouces
    2.5-inch drive backplane numbering
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Alignez les pattes au bas du fond de panier d’unité 2,5 pouces sur les emplacements du boîtier d’unités avant. Ensuite, insérez-les dans les emplacements.
  2. Appuyez sur le haut du fond de panier pour l’avancer jusqu’à ce qu’il s’enclenche.

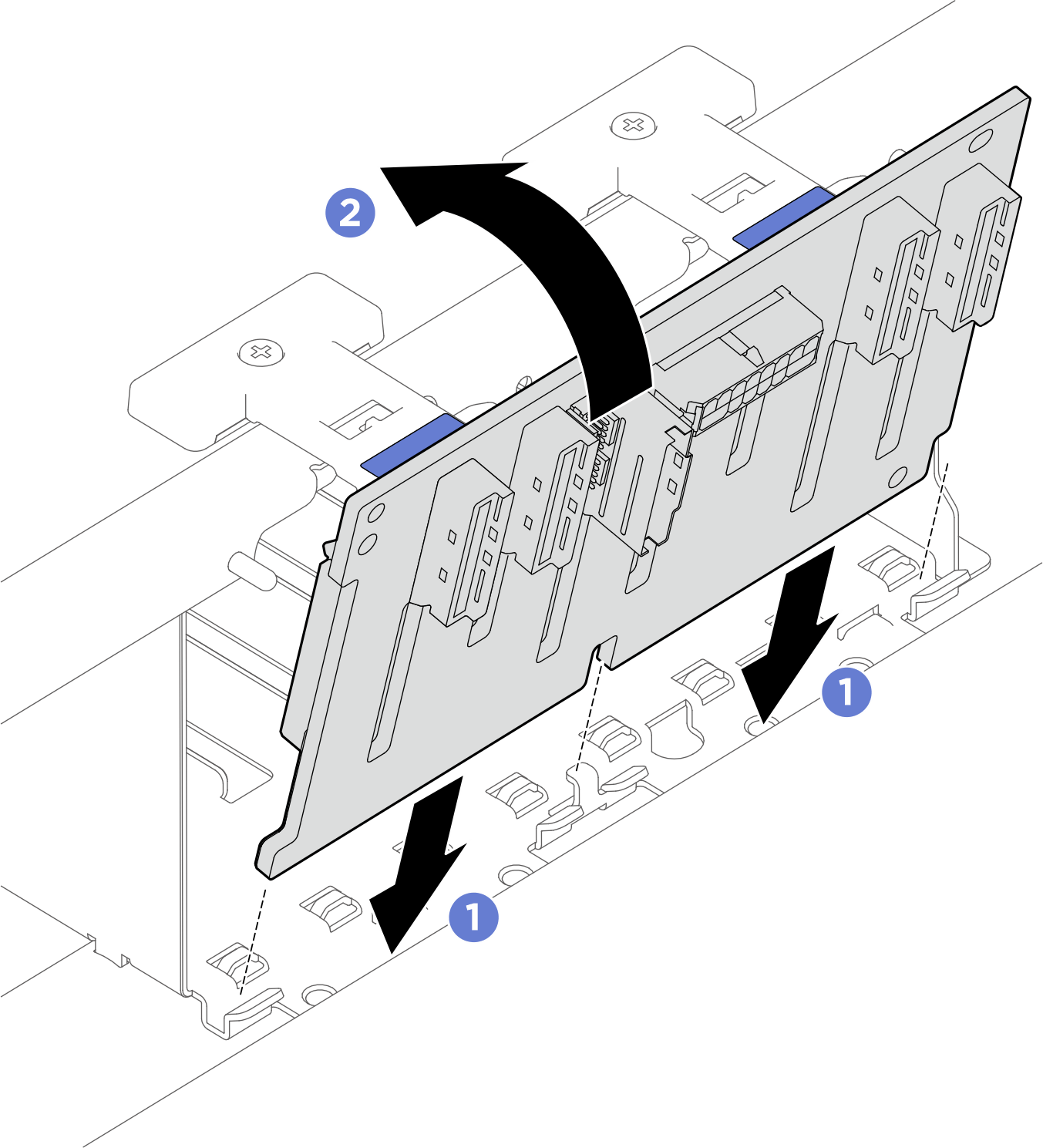

    Figure 2. Installation d'un fond de panier d'unité 2,5 pouces
    2.5-inch drive backplane installation
  3. Si nécessaire, fixez les étiquettes aux deux extrémités des câbles du fond de panier d’unité 2,5 pouces.
    1. Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
    2. Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.
    3. Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.
    Figure 3. Application des étiquettes
    Label application
    Remarque
    Consultez le tableau ci-dessous afin d’identifier les étiquettes correspondantes pour les câbles.
    À partir deVersÉtiquette
    Fond de panier 1 : Connecteur NVMe 0-1Tableau du commutateur PCIe : Connecteur NVMe 1 (NVME1)
    • BP1 NVME 0-1
    • NVME 1
    Fond de panier 1 : Connecteur NVMe 2-3Tableau du commutateur PCIe : Connecteur NVMe 2 (NVME2)
    • BP1 NVME 2-3
    • NVME 2
    Fond de panier 1 : Connecteur d’alimentationTableau de distribution : Connecteur d’alimentation du fond de panier 1 (BP1 PWR)
    • BP1 PWR
    • BP1 PWR
    Fond de panier 1 : Connecteur NVMe 4-5Tableau du commutateur PCIe : Connecteur NVMe 3 (NVME3)
    • BP1 NVME 4-5
    • NVME 3
    Fond de panier 1 : Connecteur NVMe 6-7Tableau du commutateur PCIe : Connecteur NVMe 4 (NVME4)
    • BP1 NVME 6-7
    • NVME 4
    Fond de panier 2 : Connecteur NVMe 0-1Tableau du commutation PCIe : connecteur NVMe 5 (NVME5)
    • BP2 NVME 0-1
    • NVME 5
    Fond de panier 2 : Connecteur NVMe 2-3Tableau de commutation PCIe : Connecteur NVMe 6 (NVME6)
    • BP2 NVME 2-3
    • NVME 6
    Fond de panier 2 : Connecteur d’alimentationTableau de distribution : Connecteur d’alimentation du fond de panier 2 (BP2 PWR)
    • BP2 PWR
    • BP2 PWR
    Fond de panier 2 : Connecteur NVMe 4-5Tableau de commutation PCIe : connecteur NVMe 7 (NVME7)
    • BP2 NVME 4-5
    • NVME 7
    Fond de panier 2 : Connecteur NVMe 6-7Tableau de commutation PCIe : Connecteur NVMe 8 (NVME8)
    • BP2 NVME 6-7
    • NVME 8
  4. Connectez tous les câbles au fond de panier d’unité 2,5 pouces. Voir Cheminement des câbles du fond de panier d’unité de 2,5 pouces pour en savoir plus.

Après avoir terminé

  1. Réinstallez toutes les unités remplaçables à chaud de 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 pouces
  2. Réinstallez le boîtier FIO/PCI. Voir Installation du boîtier FIO/PCI.
  3. Poussez l’intégralité de la navette système dans le châssis.
    1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
    2. Faites coulisser la navette dans le châssis.
    3. Poussez complètement la navette dans le châssis.
    4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
    Figure 4. Installation de la navette système
    System shuttle installation

    System shuttle installation
  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
