Instalación de una placa posterior de la unidad de 2,5 pulgadas

Siga las instrucciones que aparecen en esta sección para instalar una placa posterior de unidad de 2,5 pulgadas. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • El servidor admite hasta dos placas posteriores de unidad de 2,5 pulgadas con la siguiente numeración de placa posterior de unidad correspondiente.
    Figura 1. Numeración de la placa posterior de unidad de 2,5 pulgadas
    2.5-inch drive backplane numbering
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

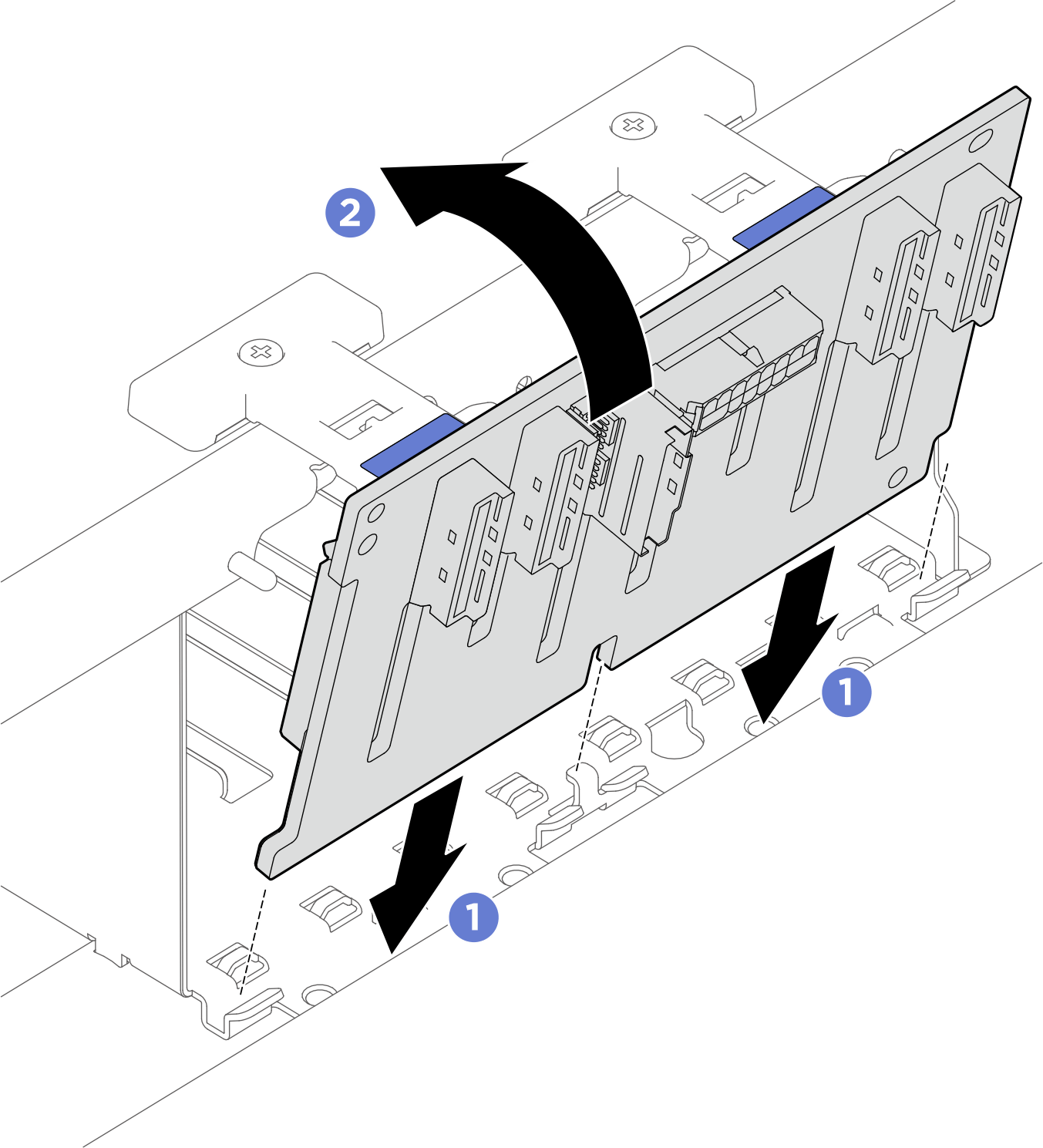

  1. Alinee las pestañas de la parte inferior de la placa posterior de la unidad de 2,5 pulgadas con las ranuras del compartimiento de la unidad frontal e insértelas en las ranuras.
  2. Presione la parte superior de la placa posterior hacia delante hasta que encaje en su lugar.
    Figura 2. Instalación de la placa posterior de la unidad de 2,5 pulgadas
    2.5-inch drive backplane installation
  3. Si es necesario, pegue las etiquetas en ambos extremos de los cables de la placa posterior de la unidad de 2,5 pulgadas.
    1. Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
    2. Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.
    3. Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
    Figura 3. Aplicación de la etiqueta
    Label application
    Nota
    Consulte la tabla siguiente para identificar las etiquetas correspondientes de los cables.
    DesdeHastaEtiqueta
    Placa posterior 1: conector NVMe 0-1Placa de conmutador PCIe: conector NVMe 1 (NVME1)
    • BP1 NVME 0-1
    • NVME 1
    Placa posterior 1: conector NVMe 2-3Placa de conmutador PCIe: conector NVMe 2 (NVME2)
    • BP1 NVME 2-3
    • NVME 2
    Placa posterior 1: conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa posterior 1 (BP1 PWR)
    • BP1 PWR
    • BP1 PWR
    Placa posterior 1: conector NVMe 4 a 5Placa de conmutador PCIe: conector NVMe 3 (NVME3)
    • BP1 NVME 4-5
    • NVME 3
    Placa posterior 1: conector NVMe 6-7Placa de conmutador PCIe: conector NVMe 4 (NVME4)
    • BP1 NVME 6-7
    • NVME 4
    Placa posterior 2: conector NVMe 0-1Placa del conmutador PCIe: conector NVMe 5 (NVME5)
    • BP2 NVME 0-1
    • NVME 5
    Placa posterior 2: conector NVMe 2-3Placa del conmutador PCIe: conector NVMe 6 (NVME6)
    • BP2 NVME 2-3
    • NVME 6
    Placa posterior 2: conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa posterior 2 (BP2 PWR)
    • BP2 PWR
    • BP2 PWR
    Placa posterior 2: conector NVMe 4-5Placa del conmutador PCIe: conector NVMe 7 (NVME7)
    • BP2 NVME 4-5
    • NVME 7
    Placa posterior 2: conector NVMe 6-7Placa del conmutador PCIe: conector NVMe 8 (NVME8)
    • BP2 NVME 6-7
    • NVME 8
  4. Conecte todos los cables a la placa posterior de la unidad de 2,5 pulgadas. Consulte Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas para obtener más información.

Después de finalizar

  1. Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de intercambio en caliente de 2,5”
  2. Vuelva a instalar el compartimiento de FIO/PCI. Consulte Instale el compartimiento de FIO/PCI.

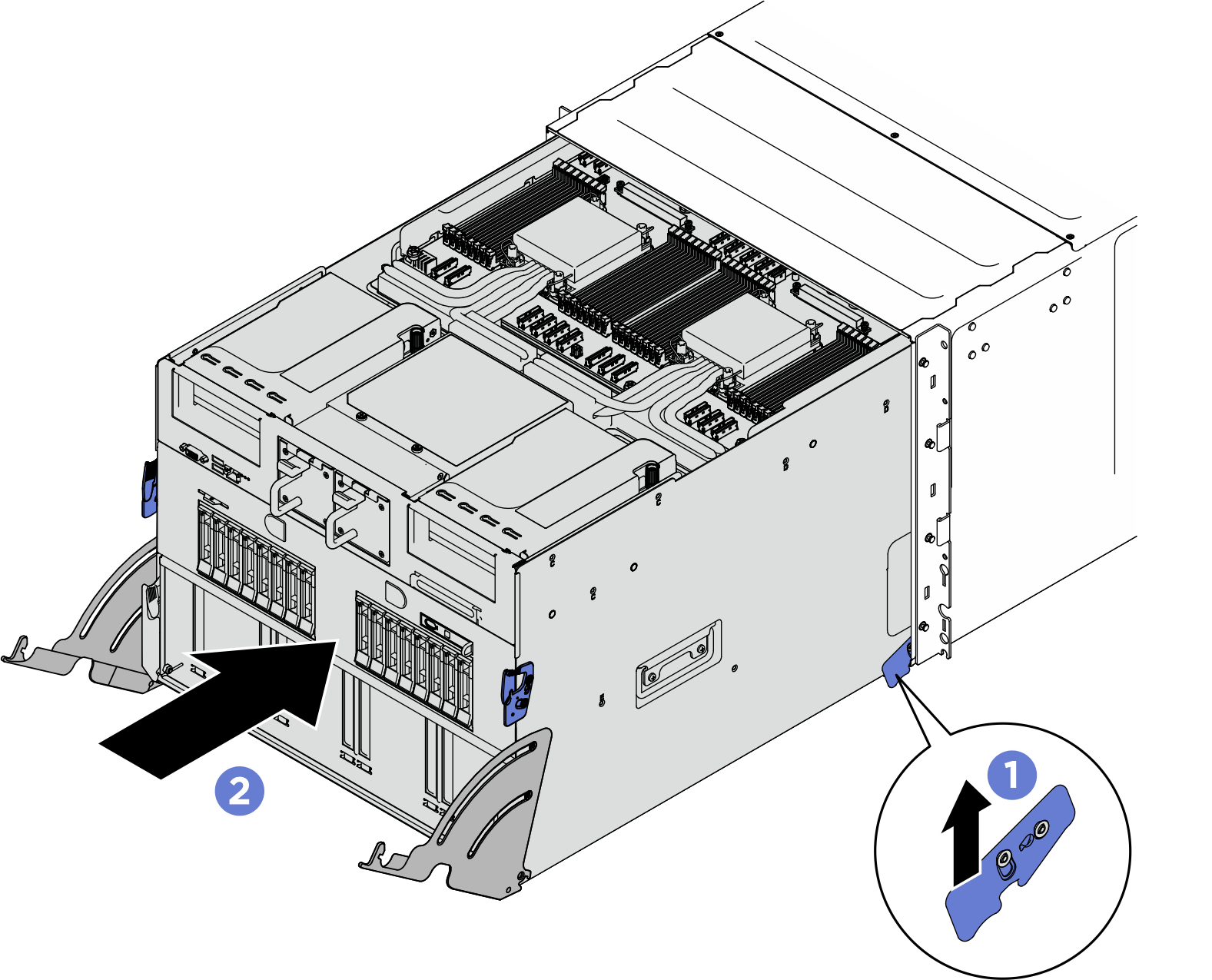

  3. Empuje la lanzadera del sistema completamente hacia el chasis.
    1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
    2. Deslice la lanzadera en el chasis.

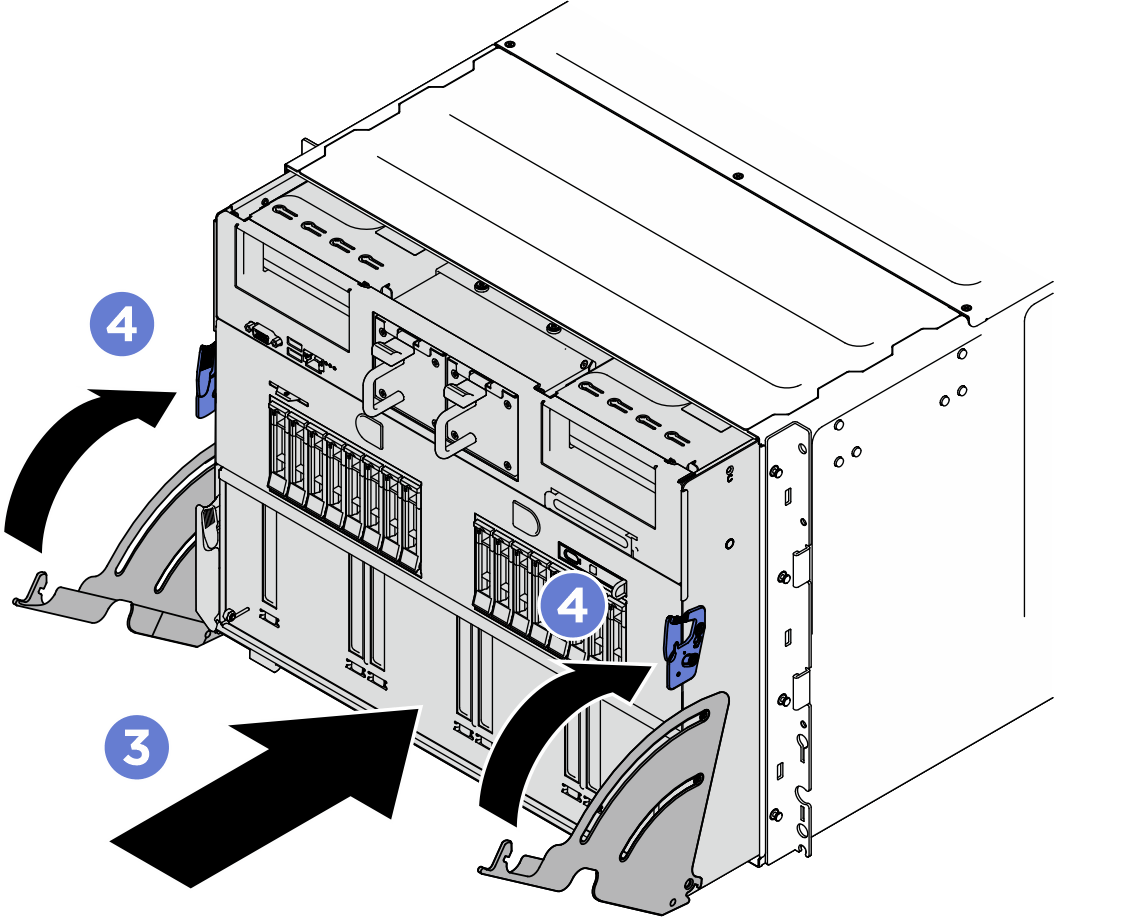

    3. Empuje la lanzadera completamente hacia el interior del chasis.
    4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
    Figura 4. Instalación de la lanzadera del sistema
    System shuttle installation

    System shuttle installation
  4. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
