Extracción de una placa posterior de la unidad de 2,5 pulgadas

Siga las instrucciones que aparecen en esta sección para quitar una placa posterior de 2,5 pulgadas. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
         Importante

         Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
         Figura 2. Tiraje de la lanzadera del sistema hasta la posición de parada


   2. Quite el compartimiento de FIO/PCI. Consulte Extracción del compartimiento de FIO/PCI.
   3. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5”.
2. Desconecte todos los cables de la placa posterior de la unidad de 2,5 pulgadas.
3. Quite la placa posterior de la unidad de 2,5 pulgadas.
   1. Levante y sujete los dos pestillos de sujeción que se encuentran en la parte superior de la placa posterior.
   2. Gire la placa posterior desde la parte superior para desengancharla de los pestillos de retención; luego, levante con cuidado la placa posterior y quítela de la lanzadera del sistema.

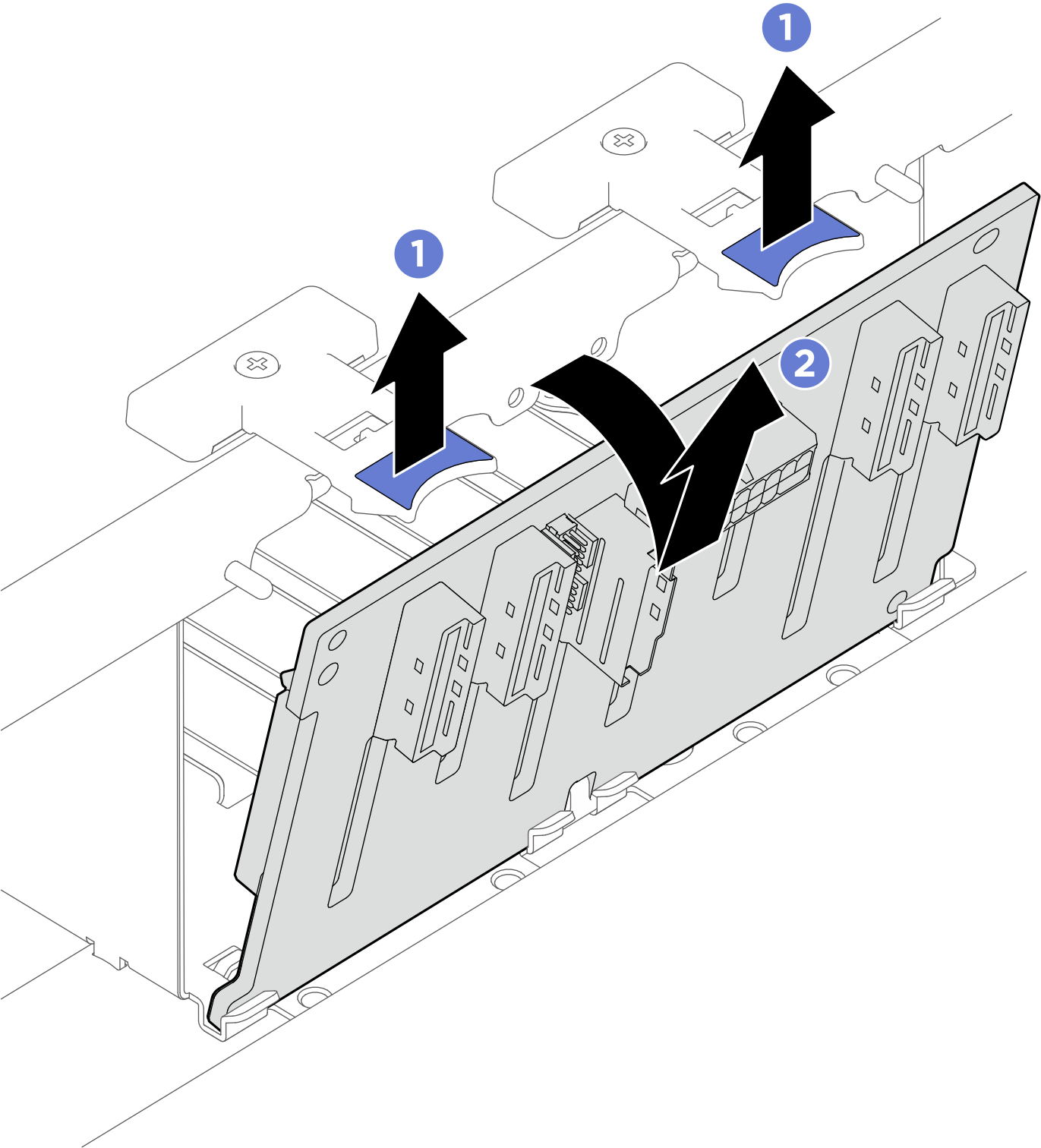

      Figura 3. Extracción de la placa posterior de la unidad de 2,5 pulgadas
