卸下 2.5 吋硬碟背板

請依照本節中的指示卸下 2.5 吋硬碟背板。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 將系統滑動箱拉到停止位置。
      1. 按下兩個藍色鬆開閂鎖。
      2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
      3. 向前拉動滑動箱，直到其停止。
         重要

         為避免損壞，請您在將系統滑動箱伸展到停止位置後，將兩個釋放桿推回並確保其鎖定到位。
         圖 2. 將系統滑動箱拉到停止位置


   2. 卸下 FIO/PCI 機盒。請參閱卸下 FIO/PCI 機盒。
   3. 從機槽卸下所有 2.5 吋熱抽換硬碟和機槽填充板（如果有的話）。請參閱卸下 2.5 吋熱抽換硬碟。
2. 從 2.5 吋硬碟背板拔下所有纜線。

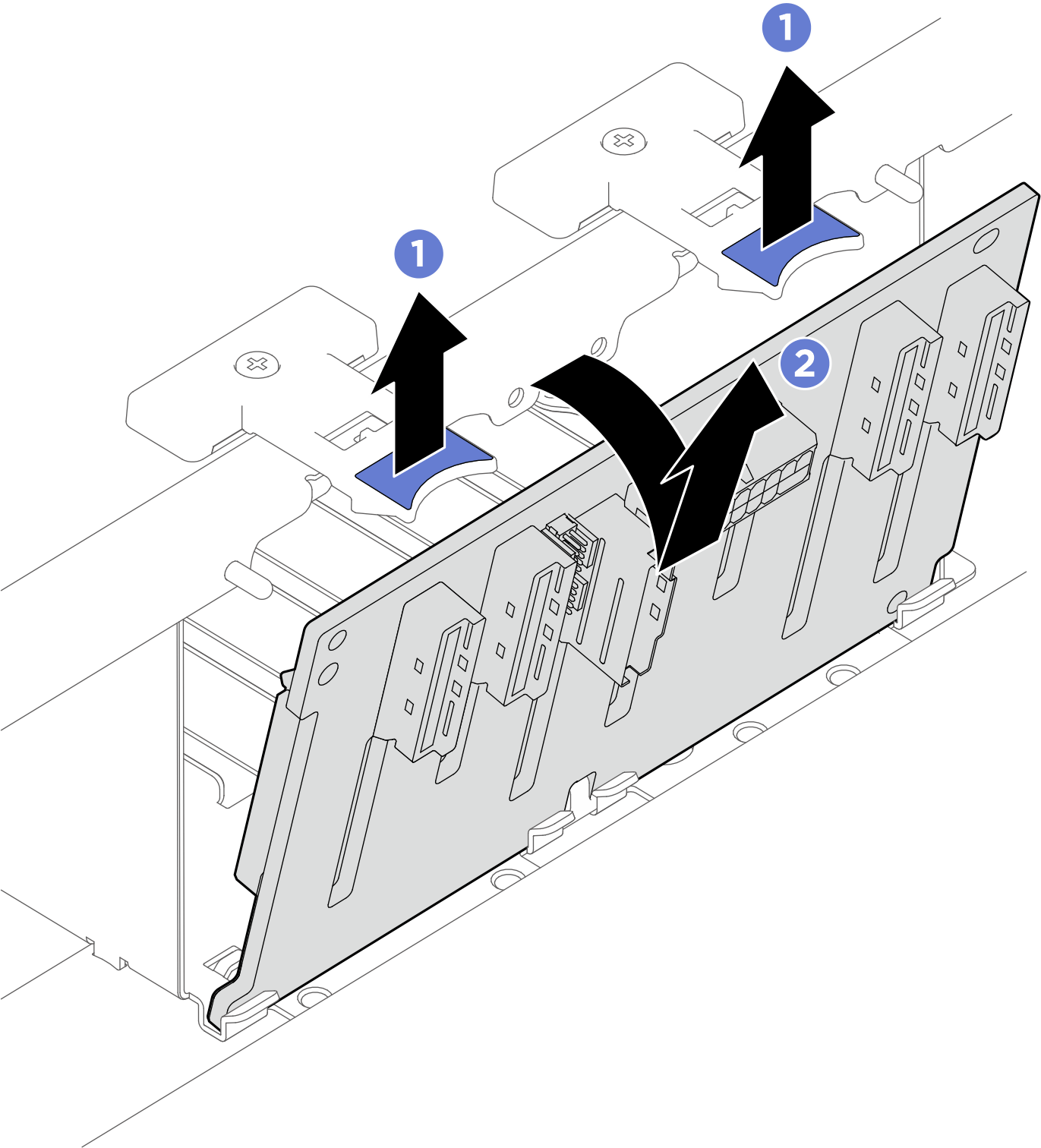

3. 卸下 2.5 吋硬碟背板。
   1. 將背板頂部的兩個固定閂鎖提起並停在該位置。
   2. 從上方旋轉背板以解除與固定閂鎖的連接；然後，小心地將背板從系統滑動箱中取出。
      圖 3. 卸下 2.5 吋硬碟背板
