ติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

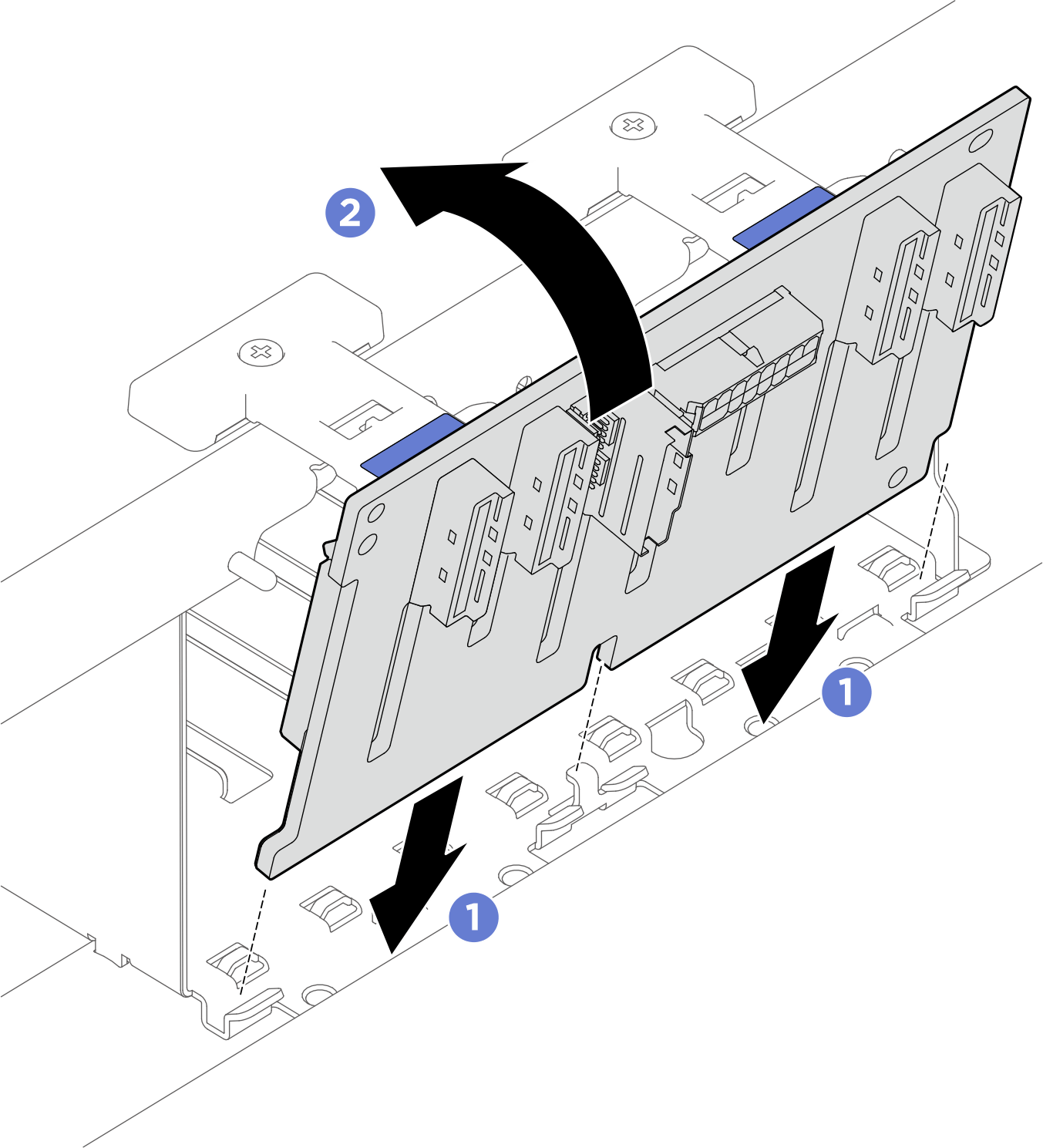

1. จัดเรียงแถบบริเวณด้านล่างของแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว ให้ตรงกับช่องเสียบบนตัวครอบไดรฟ์ด้านหน้า และเสียบเข้ากับช่องเสียบ
2. ดันด้านบนของแบ็คเพลนไดรฟ์เข้าไปจนกว่าจะเข้าที่พอดี
   รูปที่ 2. การติดตั้งไดรฟ์แบ็คเพลนขนาด 2.5 นิ้ว


3. หากจำเป็น ให้ติดป้ายที่ปลายทั้งสองด้านของสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
   1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
   2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
   3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
   รูปที่ 3. การติดป้ายกำกับ



   หมายเหตุ

   ดูตารางด้านล่างเพื่อระบุป้ายที่เกี่ยวข้องของสายต่างๆ

   จาก	ไปยัง	ป้าย
   แบ็คเพลน 1: ขั้วต่อ NVMe 0-1	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 1 (NVME1)	BP1 NVME 0-1 NVME 1
   แบ็คเพลน 1: ขั้วต่อ NVMe 2-3	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 2 (NVME2)	BP1 NVME 2-3 NVME 2
   แบ็คเพลน 1: ขั้วต่อไฟฟ้า	แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)	BP1 PWR BP1 PWR
   แบ็คเพลน 1: ขั้วต่อ NVMe 4-5	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 3 (NVME3)	BP1 NVME 4-5 NVME 3
   แบ็คเพลน 1: ขั้วต่อ NVMe 6-7	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 4 (NVME4)	BP1 NVME 6-7 NVME 4
   แบ็คเพลน 2: ขั้วต่อ NVMe 0-1	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 5 (NVME5)	BP2 NVME 0-1 NVME 5
   แบ็คเพลน 2: ขั้วต่อ NVMe 2-3	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 6 (NVME6)	BP2 NVME 2-3 NVME 6
   แบ็คเพลน 2: ขั้วต่อไฟฟ้า	แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)	BP2 PWR BP2 PWR
   แบ็คเพลน 2: ขั้วต่อ NVMe 4-5	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 7 (NVME7)	BP2 NVME 4-5 NVME 7
   แบ็คเพลน 2: ขั้วต่อ NVMe 6-7	แผงสวิตช์ PCIe: ขั้วต่อ NVMe 8 (NVME8)	BP2 NVME 6-7 NVME 8

4. เชื่อมต่อสายเข้าทั้งหมดกับแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว โปรดดู การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว สำหรับข้อมูลเพิ่มเติม
