Installazione di un backplane dell'unità da 2,5 pollici

Seguire le istruzioni riportate in questa sezione per installare un backplane dell'unità da 2,5 pollici. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Il server supporta fino a due backplane dell'unità da 2,5 pollici con i seguenti numeri di backplane dell'unità corrispondenti.

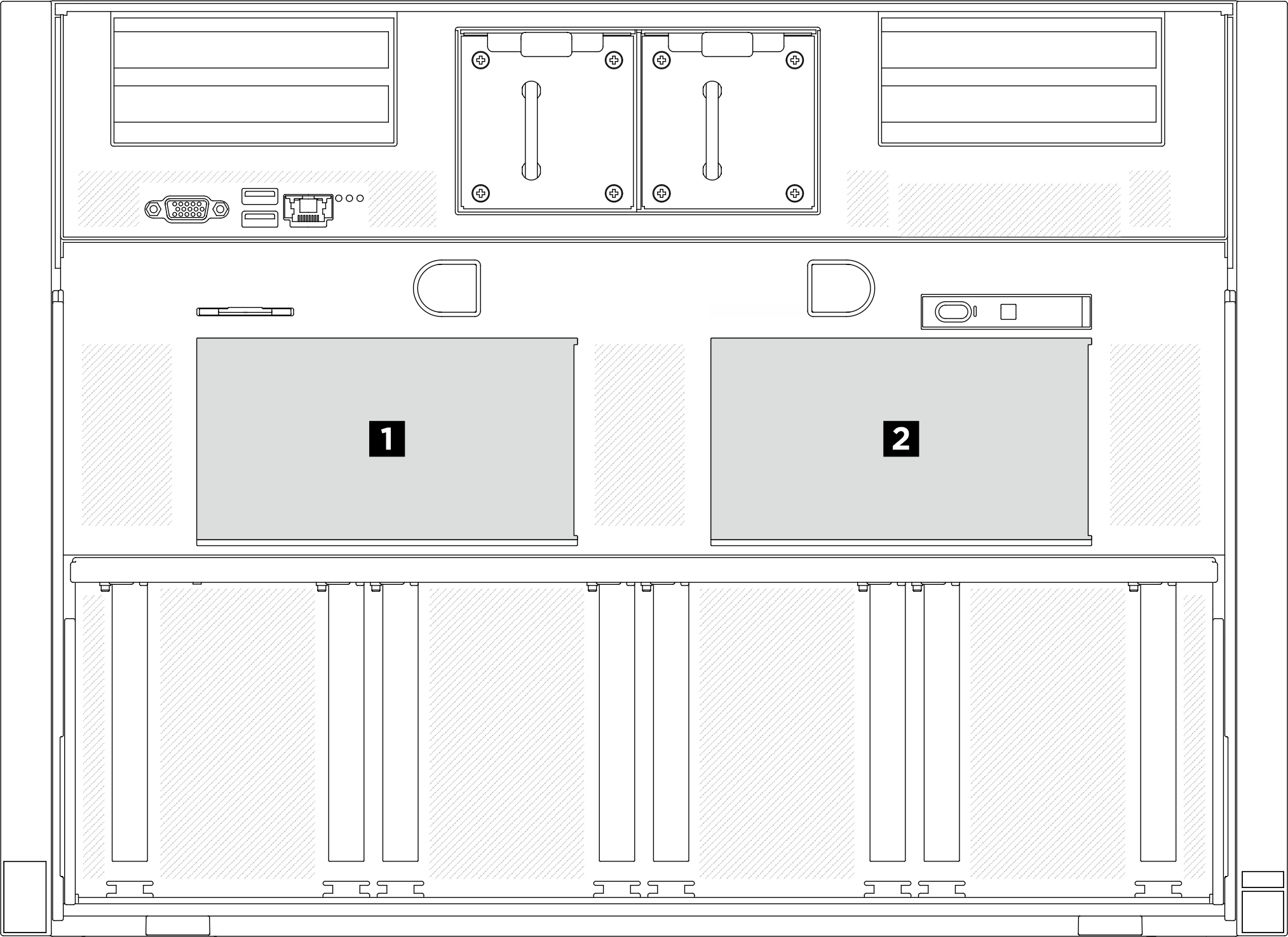

    Figura 1. Numerazione dei backplane dell'unità da 2,5 pollici
    2.5-inch drive backplane numbering
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Allineare le linguette sulla parte inferiore del backplane dell'unità da 2,5 pollici agli slot sul telaio unità anteriore e inserirle negli slot.
  2. Spingere in avanti la parte superiore del backplane finché non scatta in posizione.
    Figura 2. Installazione del backplane dell'unità da 2,5 pollici
    2.5-inch drive backplane installation
  3. Se necessario, applicare le etichette su entrambe le estremità dei cavi del backplane dell'unità da 2,5 pollici.
    1. Applicare la parte bianca dell'etichetta a un'estremità del cavo.
    2. Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.
    3. Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
    Figura 3. Applicazione dell'etichetta
    Label application
    Nota
    Vedere la tabella riportata di seguito per identificare le etichette corrispondenti per i cavi.
    DaAEtichetta
    Backplane 1: Connettore NVMe 0-1Scheda dello switch PCIe: Connettore NVMe 1 (NVME1)
    • BP1 NVME 0-1
    • NVME 1
    Backplane 1: Connettore NVMe 2-3Scheda dello switch PCIe: Connettore NVMe 2 (NVME2)
    • BP1 NVME 2-3
    • NVME 2
    Backplane 1: Connettore di alimentazioneScheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 1 (BP1 PWR)
    • BP1 PWR
    • BP1 PWR
    Backplane 1: Connettore NVMe 4-5Scheda dello switch PCIe: Connettore NVMe 3 (NVME3)
    • BP1 NVME 4-5
    • NVME 3
    Backplane 1: Connettore NVMe 6-7Scheda dello switch PCIe: Connettore NVMe 4 (NVME4)
    • BP1 NVME 6-7
    • NVME 4
    Backplane 2: Connettore NVMe 0-1Scheda dello switch PCIe: Connettore NVMe 5 (NVME5)
    • BP2 NVME 0-1
    • NVME 5
    Backplane 2: Connettore NVMe 2-3Scheda dello switch PCIe: Connettore NVMe 6 (NVME6)
    • BP2 NVME 2-3
    • NVME 6
    Backplane 2: Connettore di alimentazioneScheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 2 (BP2 PWR)
    • BP2 PWR
    • BP2 PWR
    Backplane 2: Connettore NVMe 4-5Scheda dello switch PCIe: Connettore NVMe 7 (NVME7)
    • BP2 NVME 4-5
    • NVME 7
    Backplane 2: Connettore NVMe 6-7Scheda dello switch PCIe: connettore NVMe 8 (NVME8)
    • BP2 NVME 6-7
    • NVME 8
  4. Collegare tutti i cavi al backplane dell'unità da 2,5 pollici. Per ulteriori informazioni, vedere Instradamento dei cavi per il backplane dell'unità da 2,5 pollici.

Dopo aver terminato

  1. Reinstallare tutte le unità hot-swap da 2,5 pollici nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5 pollici
  2. Reinstallare il telaio FIO/PCI. Vedere Installazione del telaio FIO/PCI.
  3. Spingere completamente lo shuttle di sistema nello chassis.

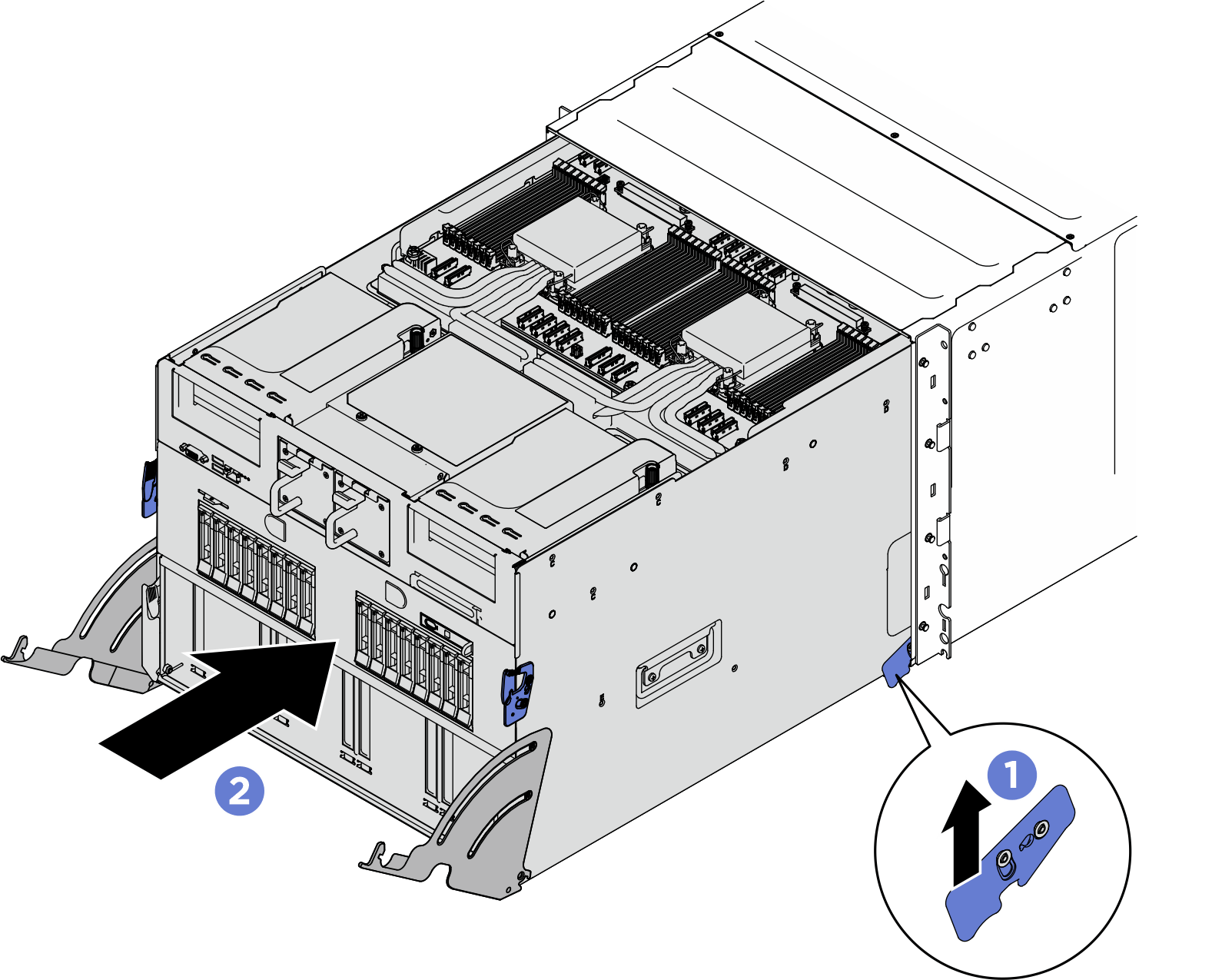

    1. Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
    2. Far scorrere lo shuttle nello chassis.

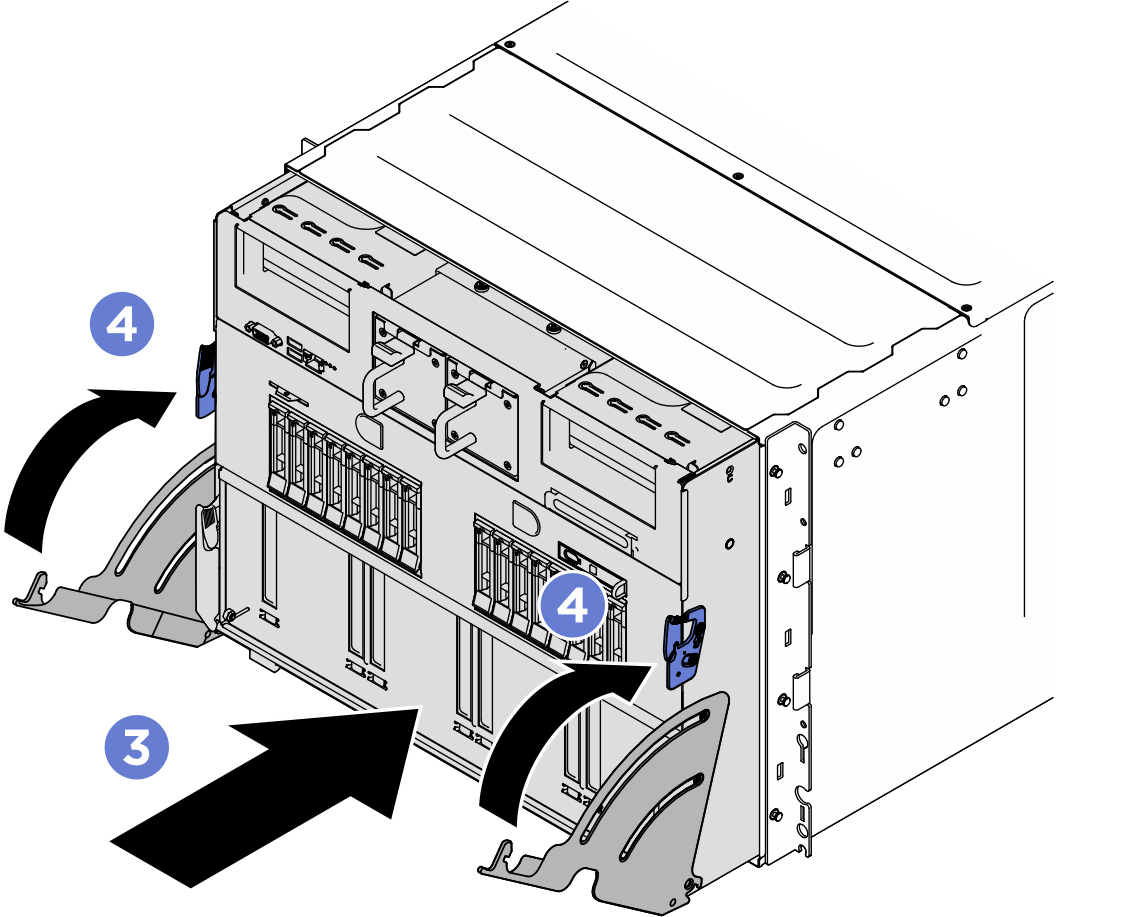

    3. Spingere completamente lo shuttle nello chassis.
    4. Ruotare le due leve di rilascio finché non si bloccano in posizione.
    Figura 4. Installazione dello shuttle di sistema
    System shuttle installation

    System shuttle installation
  4. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
