Instalar a placa-mãe

Siga as instruções nesta seção para instalar a placa-mãe. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Importante

A remoção e instalação deste componente exigem técnicos treinados. Não tente removê-lo ou instalá-lo sem treinamento adequado.

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Vá para Site de download de drivers e software para o ThinkSystem SR680a V3 para ver as atualizações de firmware e driver mais recentes para o seu servidor.
Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.

Procedimento

Alinhe a placa-mãe com os pinos-guia e abaixe-a na bandeja de cálculo.
Figura 1. Instalação da placa-mãe
Prenda a placa-mãe na bandeja de cálculo.
1. Deslize a placa-mãe em direção à parte traseira da bandeja de cálculo até que ela se encaixe nos pinos, conforme ilustrado.
2. Aperte o parafuso de aperto manual (1) para prender a placa-mãe no lugar.

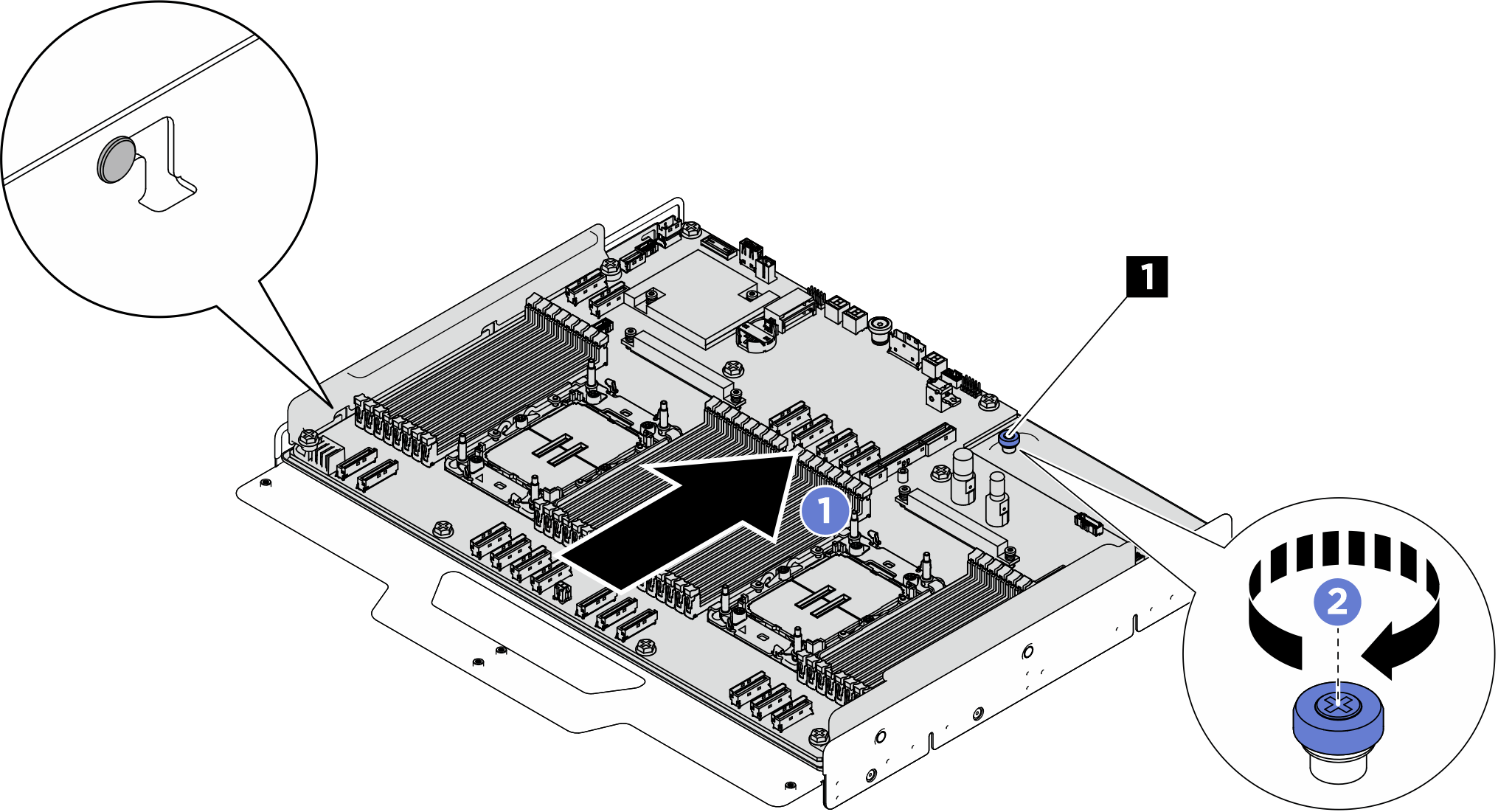

Figura 2. Fixando a placa-mãe

Depois de concluir

Reinstale cada módulo de memória no mesmo slot na nova placa-mãe, como na placa-mãe com defeito até que todos os módulos de memória sejam instalados. Consulte Instalar um módulo de memória.
Reinstale todos os processadores e os dissipadores de calor. Consulte Instalar um processador e um dissipador de calor.
Reinstale a bandeja de cálculo. Consulte Instalar a bandeja de cálculo.
Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
Reconecte os cabos de alimentação e quaisquer cabos que tenham sido removidos.
Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.
Atualize os dados vitais do produto (VPD). Consulte Atualizar os Dados Vitais do Produto (VPD). O número do tipo de máquina e o número de série podem ser localizados na etiqueta de ID. Consulte Identificar o servidor e acessar o Lenovo XClarity Controller.
Como opção, habilite a inicialização segura do UEFI. Consulte Habilitar Inicialização Segura do UEFI.
