시스템 보드 설치
이 섹션의 지침에 따라 시스템 보드를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.
이 작업 정보
중요사항
이 구성 요소를 제거하고 설치하려면 숙련된 서비스 기술자가 필요합니다. 적절한 교육을 받지 않은 경우 제거 또는 설치를 시도하지 마십시오.
주의
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹사이트(ThinkSystem SR680a V3)로 이동하십시오.
펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.
절차
- 시스템 보드를 가이드 핀에 맞추고 시스템 보드를 컴퓨팅 트레이로 내리십시오.그림 1. 시스템 보드 설치
- 컴퓨팅 트레이에 시스템 보드를 고정하십시오.

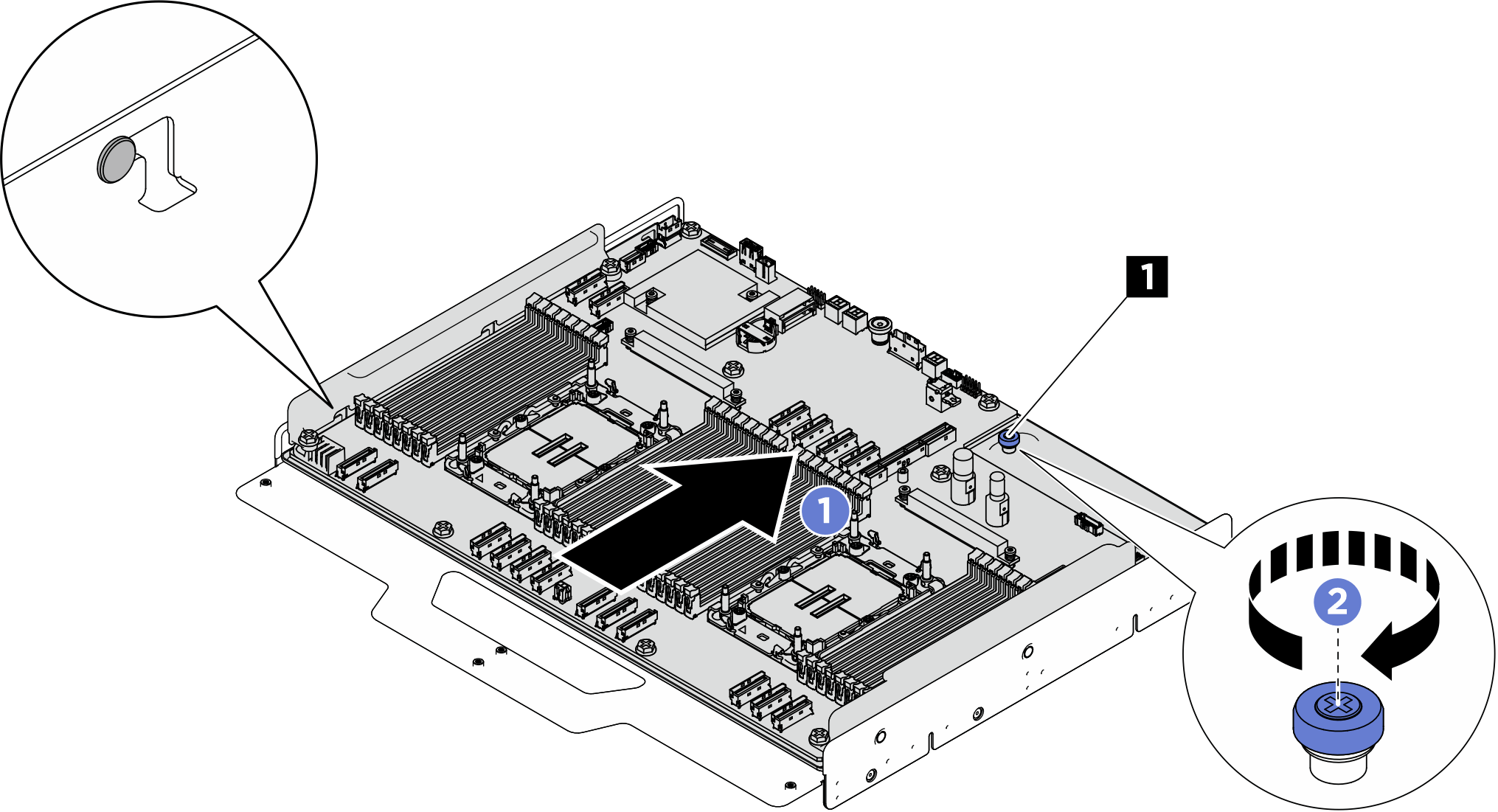

그림과 같이 핀에 맞물릴 때까지 시스템 보드를 컴퓨팅 트레이 뒤쪽으로 미십시오.
나비 나사를 조여(1) 시스템 보드를 제자리에 고정하십시오.
그림 2. 시스템 보드 고정
완료한 후
- 모든 메모리 모듈이 설치될 때까지 각 메모리 모듈을 결함이 있는 시스템 보드와 동일한 새 시스템 보드의 슬롯에 다시 설치하십시오. 메모리 모듈 설치의 내용을 참조하십시오.
- 모든 프로세서와 방열판을 다시 설치합니다. 프로세서 및 방열판 설치의 내용을 참조하십시오.
- 컴퓨팅 트레이를 다시 설치하십시오. 컴퓨팅 트레이 설치의 내용을 참조하십시오.
- 시스템 셔틀을 다시 설치하십시오. 시스템 셔틀 설치의 내용을 참조하십시오.
- 전원 코드와 제거했던 케이블을 다시 연결하십시오.
- 서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.
- VPD(필수 제품 데이터)를 업데이트하십시오. VPD(필수 제품 데이터) 업데이트의 내용을 참조하십시오. 시스템 유형 번호 및 일련 번호는 ID 레이블에서 찾을 수 있습니다. 서버 식별 및 Lenovo XClarity Controller 액세스를 참조하십시오.
- 선택적으로 UEFI 보안 부팅을 사용하십시오. UEFI 보안 부팅 사용의 내용을 참조하십시오.
