安裝主機板

請依照本節中的指示安裝主機板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

重要

需要經過培訓的技術人員才能卸下和安裝此元件。未經正確培訓，請不要嘗試卸下或安裝它。

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 將主機板對齊導件插腳，然後將主機板向下放入運算匣中。
    圖 1. 安裝主機板
    System board installation

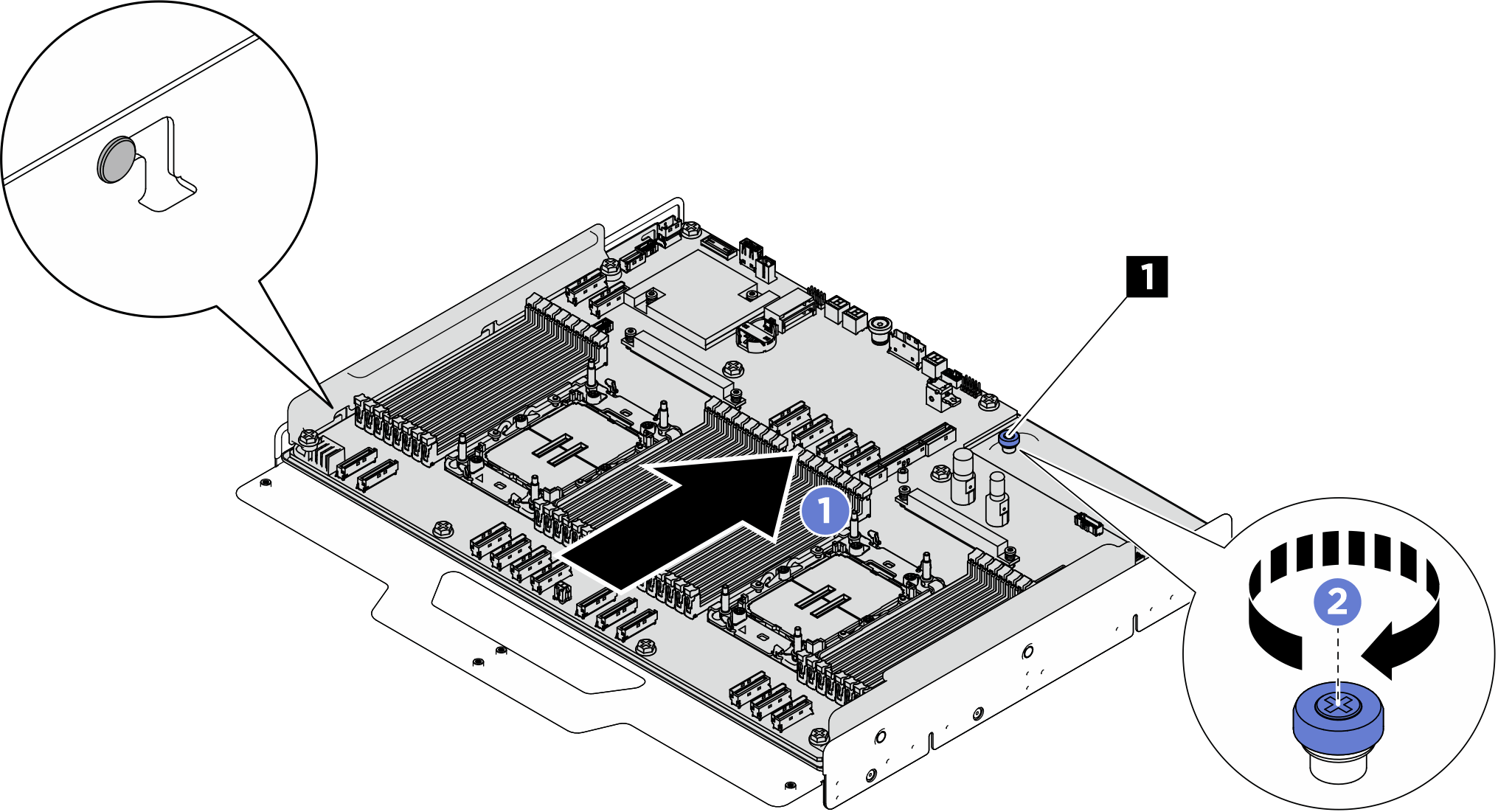

  2. 將主機板固定在運算匣中。
    1. 將主機板滑向運算匣的後方，直到其如圖所示卡住於定位插腳上。
    2. 鎖緊指旋螺絲 (1) 以便將主機板固定到位。
    圖 2. 固定主機板
    Securing the system board

在您完成之後

  1. 在新的主機板上，將每個記憶體模組重新安裝至與毀損主機板相同的插槽中，直到安裝好所有的記憶體模組。請參閱安裝記憶體模組。
  2. 重新安裝所有處理器和散熱槽。請參閱安裝處理器和散熱槽。
  3. 重新安裝運算匣。請參閱安裝運算匣。
  4. 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
  5. 重新連接您先前拔掉的電源線和任何纜線。
  6. 開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。
  7. 更新重要產品資料 (VPD)。請參閱更新重要產品資料 (VPD)。您可以在 ID 標籤上找到機型號碼和序號，請參閱識別伺服器並存取 Lenovo XClarity Controller。
  8. 或者啟用 UEFI 安全開機。請參閱啟用 UEFI 安全開機。
