Instalación de la placa del sistema
Siga las instrucciones que aparecen en esta sección para instalar la placa del sistema. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Importante
La extracción e instalación de este componente requiere técnicos cualificados. No intente quitarlo ni instalarlo sin la capacitación adecuada.
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Vaya a Sitio web de descarga de controladores y software de ThinkSystem SR680a V3 para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.
Procedimiento
- Alinee la placa del sistema con las patillas guía y baje la placa del sistema a la bandeja de computación.Figura 1. Instalación de la placa del sistema
- Fije la placa del sistema en la bandeja de computación.

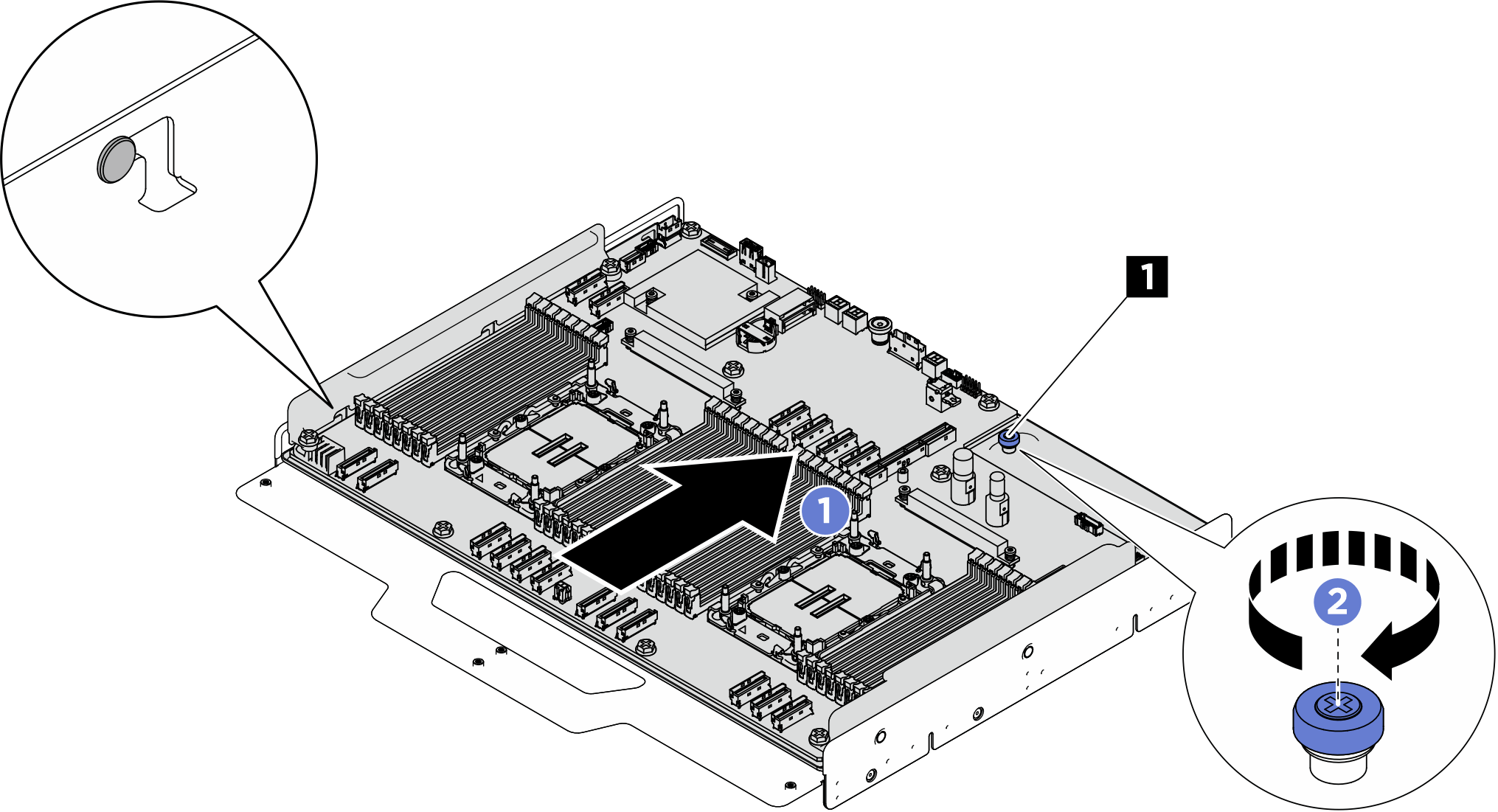

Deslice la placa del sistema hacia la parte posterior de la bandeja de computación hasta que quede enganchada con las patillas, tal como se muestra en la ilustración.
Apriete el tornillo de apriete manual (1) para fijar la placa del sistema en su lugar.
Figura 2. Fijación de la placa del sistema
Después de finalizar
- Reinstale cada módulo de memoria en la misma ranura de la nueva placa del sistema tal como estaba en la placa del sistema defectuoso hasta que se hayan instalado todos los módulos de memoria. Consulte Instalación de un módulo de memoria.
- Vuelva a instalar todos los procesadores y disipadores de calor. Consulte Instalación de un procesador y un disipador de calor.
- Vuelva a instalar la bandeja de computación. Consulte Instalación de la bandeja de computación.
- Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
- Vuelva a conectar los cables de alimentación y los demás cables que haya quitado.
- Encienda el servidor y los dispositivos periféricos. Consulte Encendido del servidor.
- Actualice los datos de producto fundamentales (VPD). Consulte Actualización de los datos de producto fundamentales (VPD). El número de tipo de equipo y el número de serie se pueden encontrar en la etiqueta de ID, consulte Identificación del servidor y acceso a Lenovo XClarity Controller.
- Opcionalmente, habilite el arranque seguro de UEFI. Consulte la sección Habilitación del arranque seguro de UEFI.
