Installazione della scheda di sistema
Seguire le istruzioni riportate in questa sezione per installare la scheda di sistema. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Importante
La rimozione e l'installazione di questo componente devono essere effettuate da tecnici qualificati. Non tentare di rimuoverlo o installarlo senza una formazione adeguata.
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR680a V3 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura

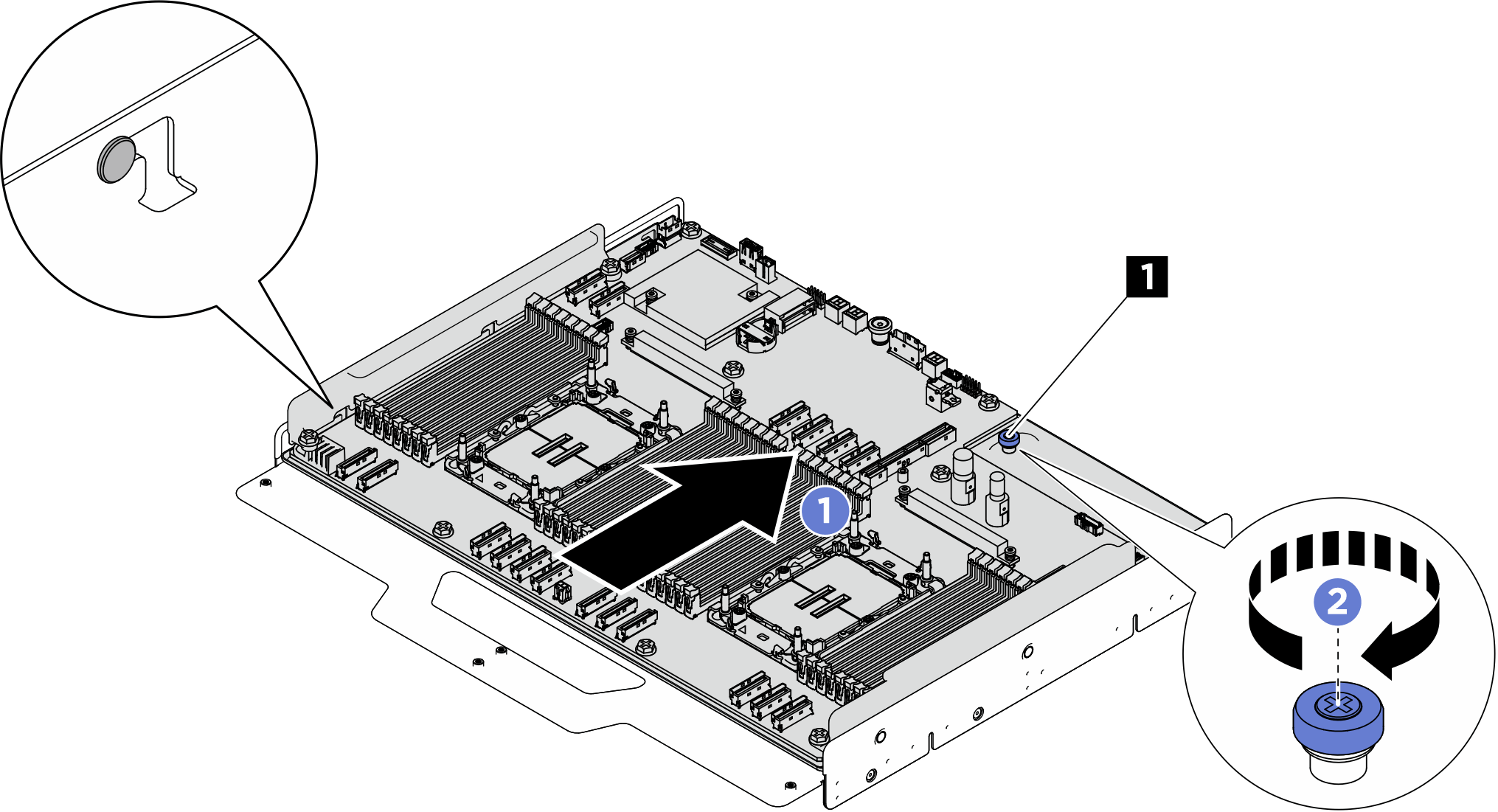

- Allineare la scheda di sistema ai piedini della guida e abbassarla nel vassoio di elaborazione.Figura 1. Installazione della scheda di sistema
- Fissare la scheda di sistema nel vassoio di elaborazione.
Far scorrere la scheda di sistema verso la parte posteriore del vassoio di elaborazione finché non si aggancia ai piedini come illustrato.
Stringere la vite zigrinata (1) per fissare la scheda di sistema in posizione.
Figura 2. Fissaggio della scheda di sistema
Dopo aver terminato
- Reinstallare i moduli di memoria sulla nuova scheda di sistema inserendo ciascuno di essi nello stesso slot in cui era installato sulla scheda di sistema guasta, finché tutti i moduli di memoria non sono installati. Vedere Installazione di un modulo di memoria.
- Reinstallare tutti i processori e i dissipatori di calore. Vedere Installazione di un processore e di un dissipatore di calore.
- Reinstallare il vassoio di elaborazione. Vedere Installazione del vassoio di elaborazione.
- Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
- Collegare nuovamente i cavi di alimentazione e gli altri cavi rimossi.
- Accendere il server e le periferiche. Vedere Accensione del server.
- Aggiornare i dati VPD (Vital Product Data). Vedere Aggiornamento dei dati vitali del prodotto (VPD). Il numero del tipo di macchina e il numero di serie sono riportati sull'etichetta ID. Vedere Identificazione del server e accesso a Lenovo XClarity Controller.
- Abilitare l'avvio sicuro UEFI (facoltativo). Vedere Abilitazione dell'avvio sicuro UEFI.
