Installation de la carte mère

Suivez les instructions de cette section pour installer la carte mère. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Important

Le retrait et l’installation de ce composant doivent être effectués par des techniciens qualifiés. N’essayez pas de le retirer ou de l’installer si vous ne possédez pas de formation appropriée.

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR680a V3 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

Alignez la carte mère sur les broches de guidage. Ensuite, abaissez-la dans le plateau de calcul.
Figure 1. Installation de la carte mère
Fixez la carte mère dans le plateau de calcul.
1. Faites coulisser la carte mère vers l’arrière du plateau de calcul, jusqu’à ce qu’elle soit en prise avec les broches, comme le montre l’illustration.
2. Serrez la vis moletée (1) pour fixer la carte mère.

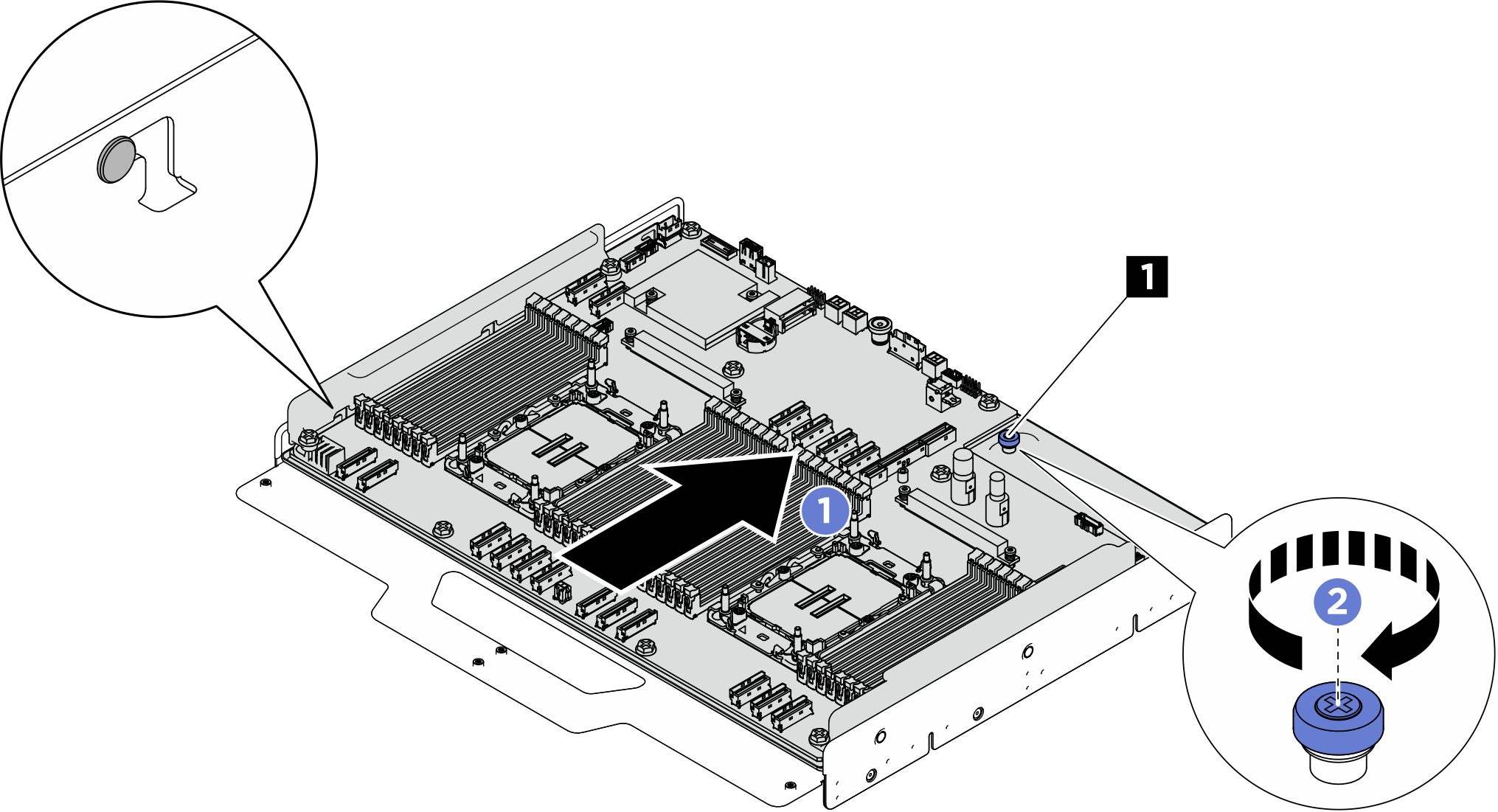

Figure 2. Fixation de la carte mère

Après avoir terminé

Réinstallez chaque module de mémoire de la carte mère défectueuse au même emplacement sur la nouvelle carte mère jusqu’à ce que tous les modules de mémoire soient installés. Voir Installation d’un module de mémoire.
Réinstallez tous les processeurs et les dissipateurs thermiques. Voir Installation d’un processeur-dissipateur thermique.
Réinstallez le plateau de calcul. Voir Installation du plateau de calcul.
Réinstallez la navette système. Voir Installation de la navette système.
Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.
Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du serveur.
Mettez à jour les données techniques essentielles (VPD). Voir Mise à jour des données techniques essentielles (VPD). Pour obtenir le numéro du type de machine et le numéro de série indiqués sur l'étiquette d'identification, reportez-vous à la section Identification du serveur et accès à Lenovo XClarity Controller.
Facultativement, vous pouvez activer l’amorçage sécurisé UEFI. Voir Activation de l’amorçage sécurisé UEFI.
