システム・ボードの取り付け

このセクションの手順に従って、システム・ボードを取り付けます。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

このコンポーネントの取り外しと取り付けは、トレーニングを受けた技術員が行う必要があります。適切なトレーニングを受けずに取り外しまたは取り付けを行わないでください。

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. システム・ボードをガイド・ピンに合わせ、システム・ボードをコンピュート・トレイ内に下ろします。
    図 1. システム・ボードの取り付け
    System board installation
  2. システム・ボードをコンピュート・トレイに固定します。
    1. 図のようにピンにかみ合うまで、システム・ボードをコンピュート・トレイの背面方向にスライドさせます。
    2. つまみねじ (1) を締め、システム・ボードを所定の位置に固定します。

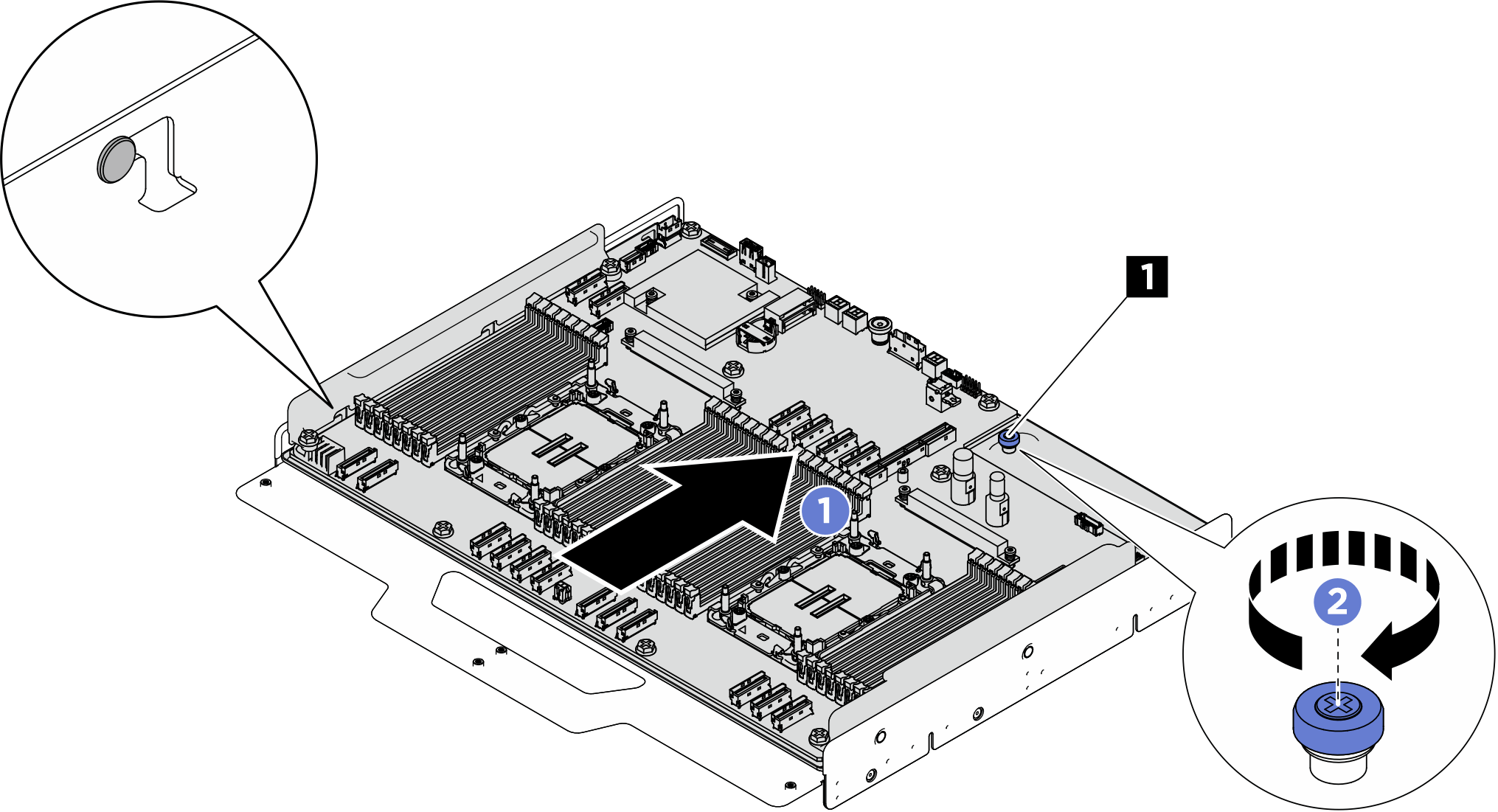

    図 2. システム・ボードの固定
    Securing the system board

完了したら

  1. すべてのメモリー・モジュールが取り付けられるまで、各メモリー・モジュールを、問題のあるシステム・ボードと同じ新しいシステム・ボードのスロットに再度取り付けます。メモリー・モジュールの取り付けを参照してください。
  2. すべてのプロセッサーおよびヒートシンクを再度取り付けます。プロセッサーとヒートシンクの取り付けを参照してください。
  3. コンピュート・トレイを再度取り付けます。コンピュート・トレイの取り付けを参照してください。
  4. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  5. 取り外した電源コードおよびすべてのケーブルを再接続します。
  6. サーバーおよび周辺機器の電源をオンにします。サーバーの電源をオンにするを参照してください。
  7. 重要プロダクト・データ (VPD) を更新します。重要プロダクト・データ (VPD) の更新を参照してください。マシン・タイプ番号とシリアル番号は ID ラベルに記載されています。詳しくは、サーバーを識別し、Lenovo XClarity Controller にアクセスする。
  8. (オプション) UEFI セキュア・ブートを有効にします。UEFI セキュア・ブートの有効化を参照してください。
