Vordere Laufwerkhalterung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Laufwerkhalterung zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Installieren Sie die vordere Laufwerkhalterung.
    1. Richten Sie die Laufwerkhalterung an den Führungsstiften des 8U-GPU-Shuttles aus. Setzen Sie dann die Laufwerkhalterung in das 8U-GPU-Shuttle ein, bis sie sicher eingerastet ist.
    2. Identifizieren Sie die sechs Schraubenlöcher mit der Markierung G an beiden Seiten des 8U-GPU-Shuttle. Ziehen Sie dann die sechs Schrauben an, um die Laufwerkhalterung zu befestigen.

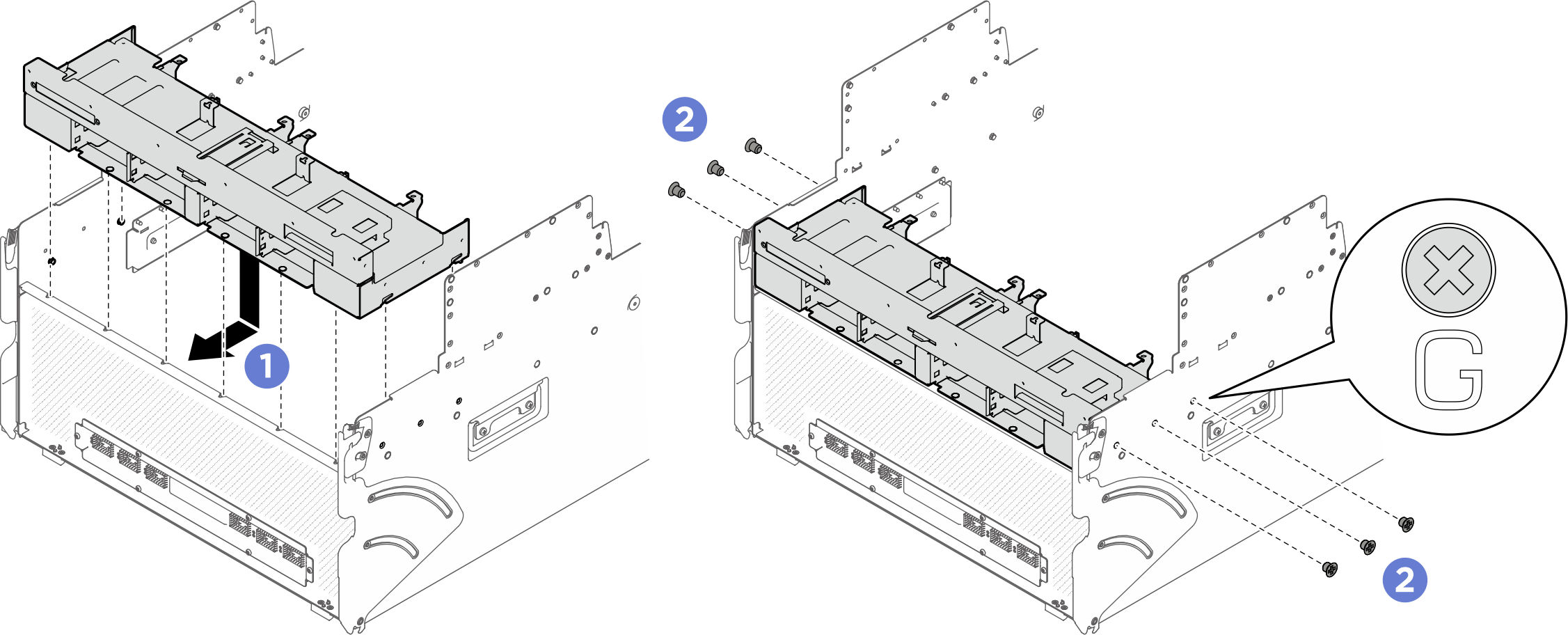

    Abbildung 1. Installation der vorderen Laufwerkhalterung
    Front drive cage installation
  2. Installieren Sie das E/A-Modul an der Vorderseite.
    1. Setzen Sie das E/A-Modul an der Vorderseite in den entsprechenden Steckplatz ein.
    2. Ziehen Sie die innere Schraube an, um das E/A-Modul an der Vorderseite zu befestigen.
    3. Ziehen Sie die zwei äußeren Schrauben an, um das E/A-Modul an der Vorderseite zu befestigen.

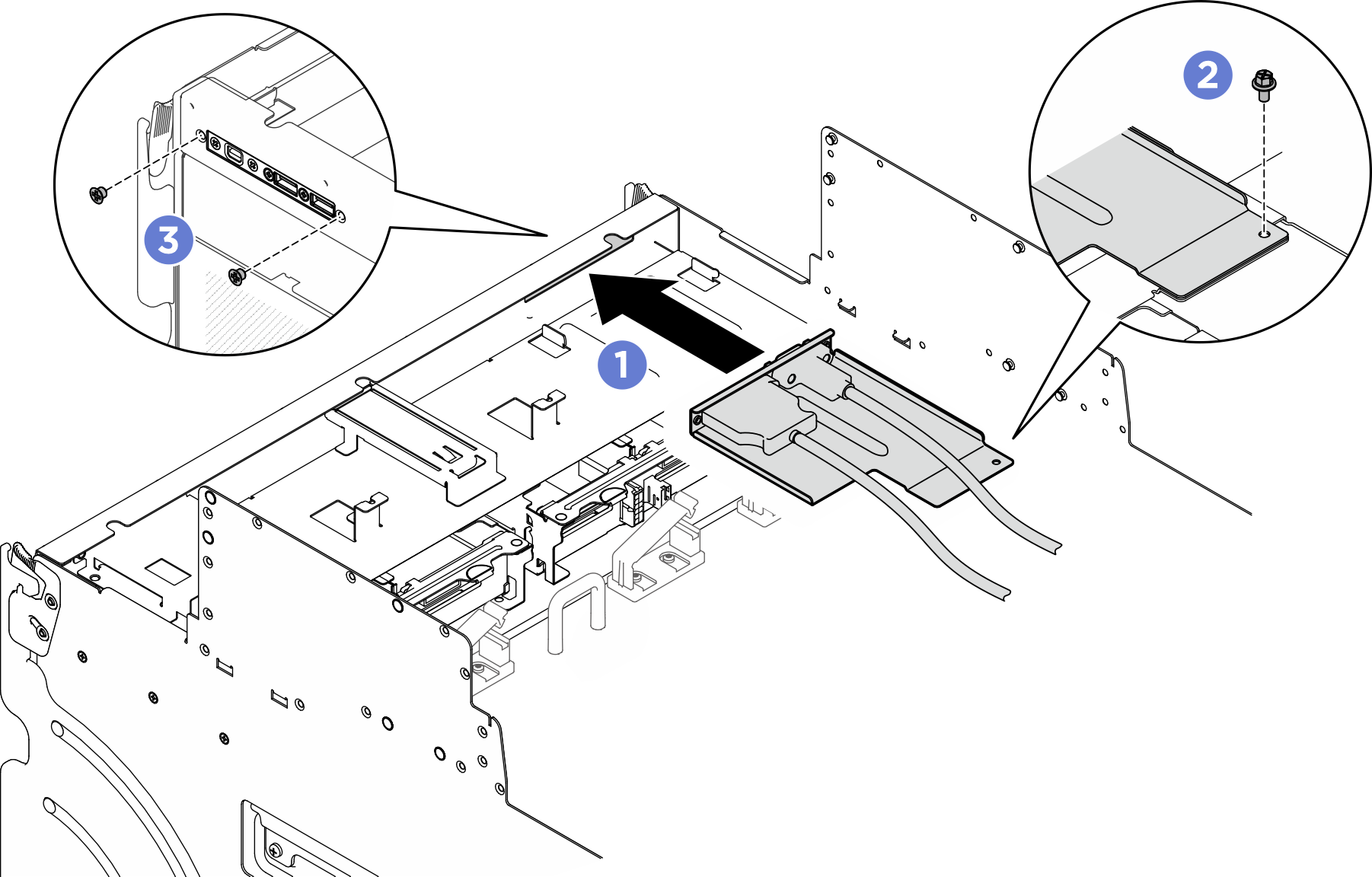

    Abbildung 2. Installieren des E/A-Moduls an der Vorderseite
    Front I/O module installation

Nach dieser Aufgabe

  1. Installieren Sie die integrierte Diagnoseanzeige erneut. Siehe Integrierte Diagnoseanzeige installieren.
  2. Installieren Sie den vorderen Lüfterrahmen erneut. Weitere Informationen unter Vorderen Lüfterrahmen installieren.
  3. Installieren Sie die E/A-Abdeckung erneut. Siehe E/A-Abdeckung installieren.
  4. Installieren Sie die Kabelabdeckung erneut. Siehe Kabelabdeckung installieren.
  5. Installieren Sie das 8U-GPU-Shuttle erneut. Siehe 8U-GPU-Shuttle installieren.
  6. Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
  7. Installieren Sie alle vorderen Lüfter erneut. Siehe Vorderen Hot-Swap-Lüfter installieren.
  8. Installieren Sie alle Netzteileinheiten wieder. Siehe Hot-Swap-Netzteileinheit installieren.
  9. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
