Instalación del compartimiento de la unidad frontal
Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad frontal. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
- Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Procedimiento
- Instalación del compartimiento de la unidad frontal.
Alinee el compartimiento de la unidad con las patillas guía en la lanzadera de GPU 8U; a continuación, coloque el compartimiento de la unidad en la lanzadera de GPU 8U hasta que quede bien enganchado.
Ubique los seis orificios de tornillos marcados con G en ambos lados de la lanzadera de GPU 8U y, a continuación, apriete los seis tornillos para fijar el compartimiento de la unidad.

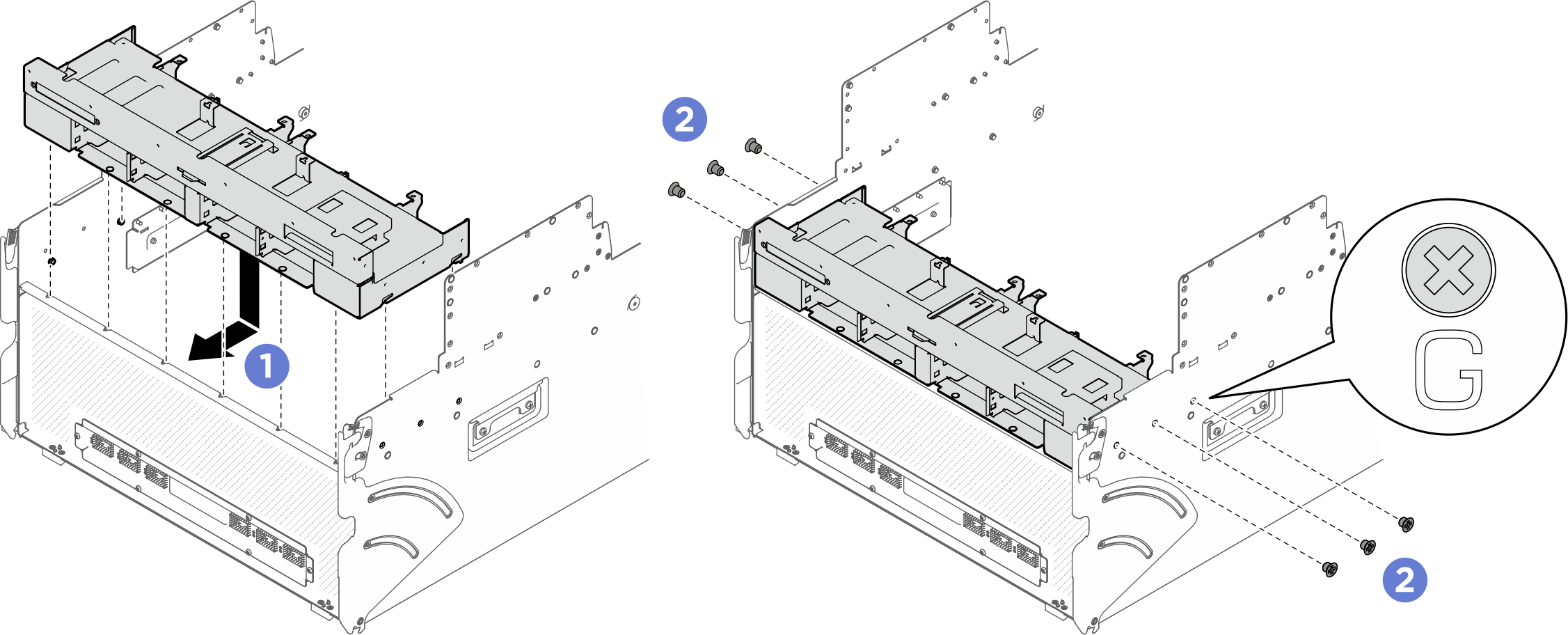

Figura 1. Instalación del compartimiento de la unidad frontal
- Instalación del módulo de E/S frontal.
- Inserte el módulo de E/S frontal en la ranura del módulo de E/S frontal.
- Apriete el tornillo interno para fijar el módulo de E/S frontal.
Apriete los dos tornillos externos para fijar el módulo de E/S frontal.

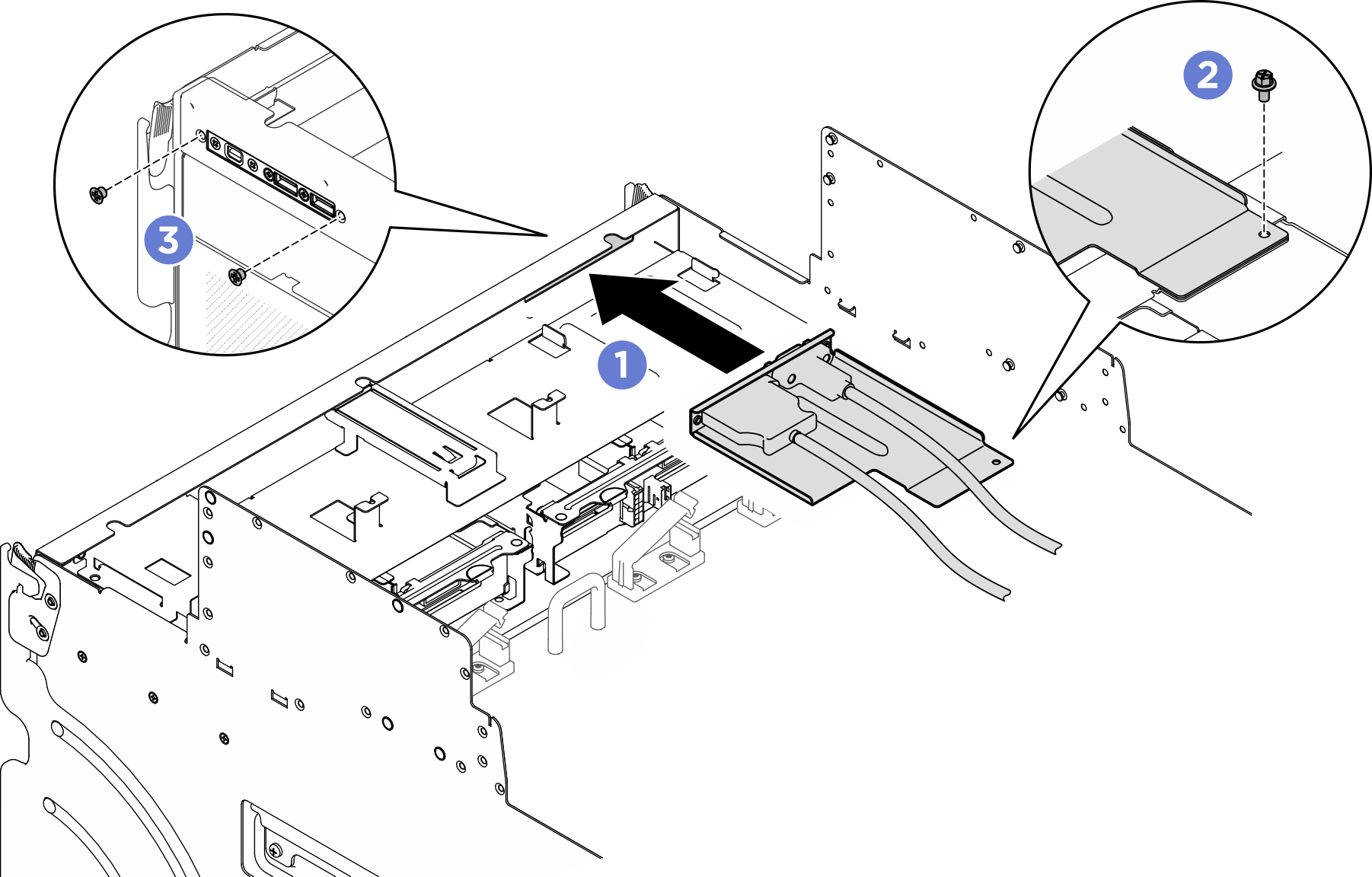

Figura 2. Instalación del módulo de E/S frontal
Después de finalizar
- Vuelva a instalar el panel de diagnóstico integrado. Consulte Instalación del panel de diagnóstico integrado.
- Vuelva a instalar el compartimiento del ventilador frontal. Consulte Instalación del compartimiento del ventilador frontal.
- Vuelva a instalar la cubierta de E/S. Consulte Instalación de la cubierta de E/S.
- Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
- Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
- Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
- Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
- Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
