Installation du boîtier d’unités de disque dur avant
Suivez les instructions de la présente section pour installer le boîtier d’unités de disque dur avant. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
- Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Procédure
- Installez le boîtier d’unités de disque dur avant.
Alignez le boîtier d’unités de disque dur avant sur les broches de guidage de la navette du GPU 8U. Ensuite, placez le boîtier d’unités de disque dur dans la navette du GPU 8U jusqu’à ce qu’il s’enclenche solidement.
Repérez les six trous de vis accompagnés de la mention G des deux côtés de la navette du GPU 8U. Ensuite, serrez les six vis pour fixer le boîtier d’unités de disque dur.

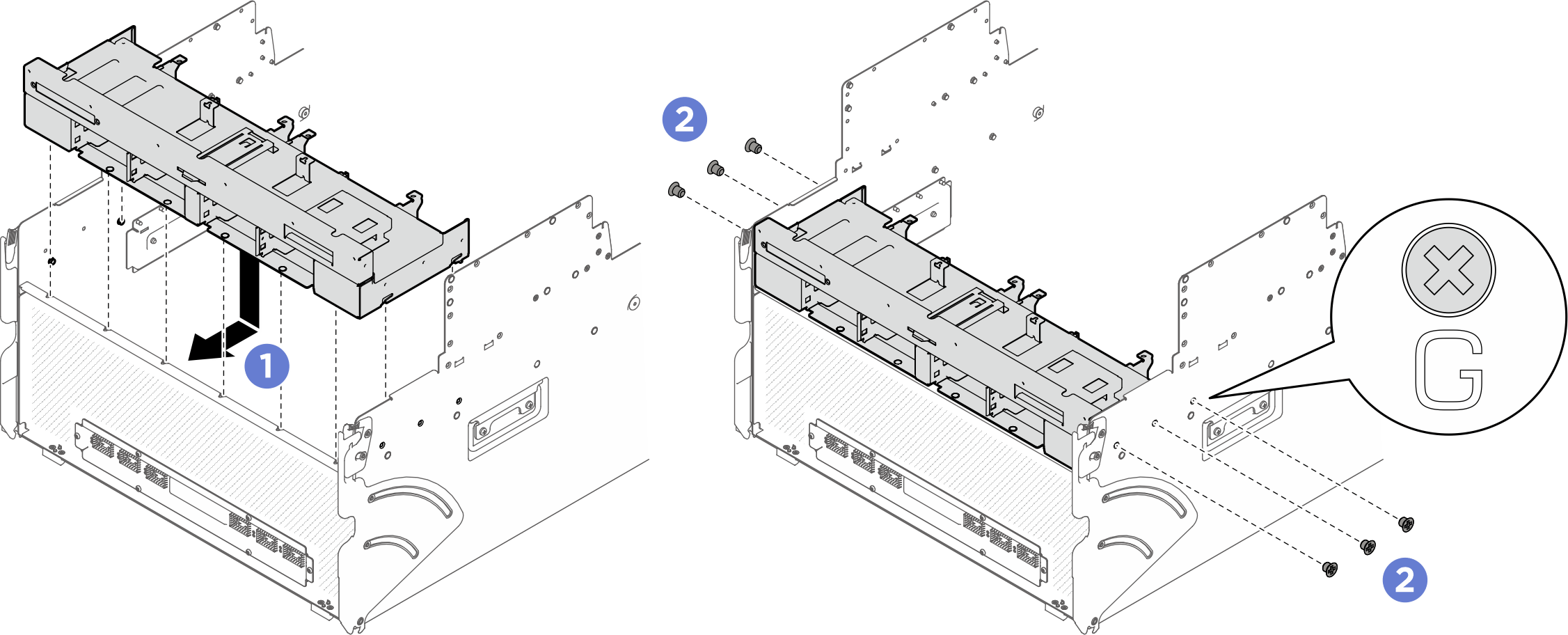

Figure 1. Installation d’un boîtier d’unités de disque dur avant
- Installation du module d’E-S avant.
- Insérez le module d’E-S avant dans l’emplacement correspondant.
- Serrez la vis interne pour fixer le module d’E-S avant.
Serrez les deux vis externes pour fixer le module d’E-S avant.

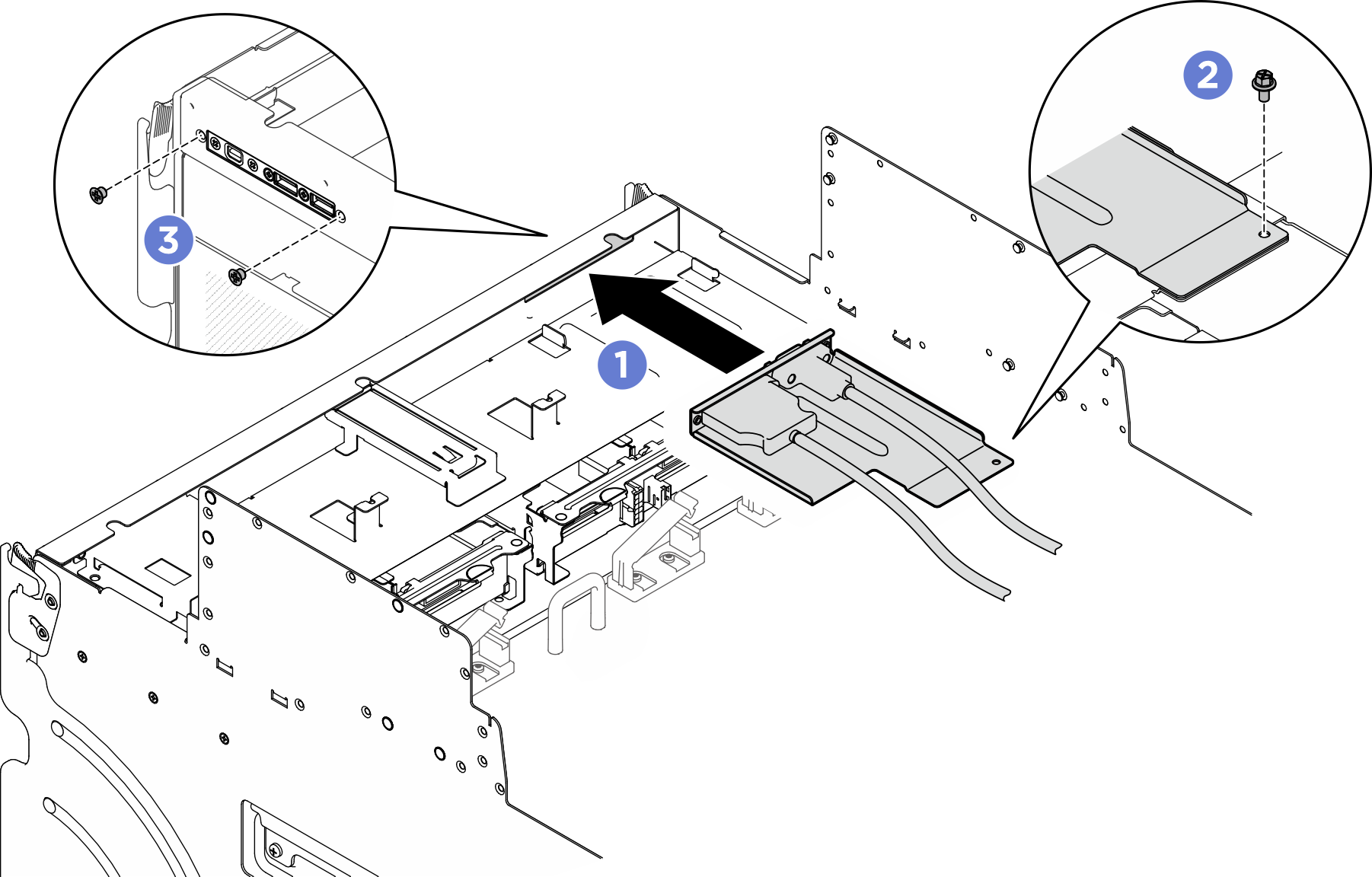

Figure 2. Installation du module d’E-S avant
Après avoir terminé
- Réinstallez le panneau de diagnostics intégré. Voir Installation du panneau de diagnostic intégré.
- Réinstallez le boîtier du ventilateur avant. Voir Installation du boîtier de ventilation avant.
- Réinstallez le cache d’E-S. Voir Installation du cache d’E-S.
- Réinstallez le couvre-câble. Voir Installation du couvre-câble.
- Réinstallez la Navette GPU 8U. Voir Installation de la navette du GPU 8U.
- Réinstallez toutes les unités remplaçables à chaud 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Voir Installation d'une unité remplaçable à chaud 2,5 pouces
- Réinstallez tous les ventilateurs avant. Voir Installation d’un ventilateur remplaçable à chaud avant.
- Réinstallez toutes les unités d’alimentation. Voir Installation d'une unité de bloc d'alimentation remplaçable à chaud.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
