Instalar a gaiola de unidade frontal
Siga as instruções nesta seção para instalar a gaiola de unidade frontal. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Procedimento
- Instale a gaiola de unidade frontal.
Alinhe a gaiola de unidade com os pinos-guia no alternador da GPU 8U; em seguida, coloque a gaiola de unidade no alternador da GPU 8U até que ele esteja encaixado com segurança.
Localize os seis orifícios de parafuso marcados com G nos dois lados do alternador de GPU 8U; em seguida, aperte os quatro parafusos para fixar a gaiola de unidade de apoio traseiro.

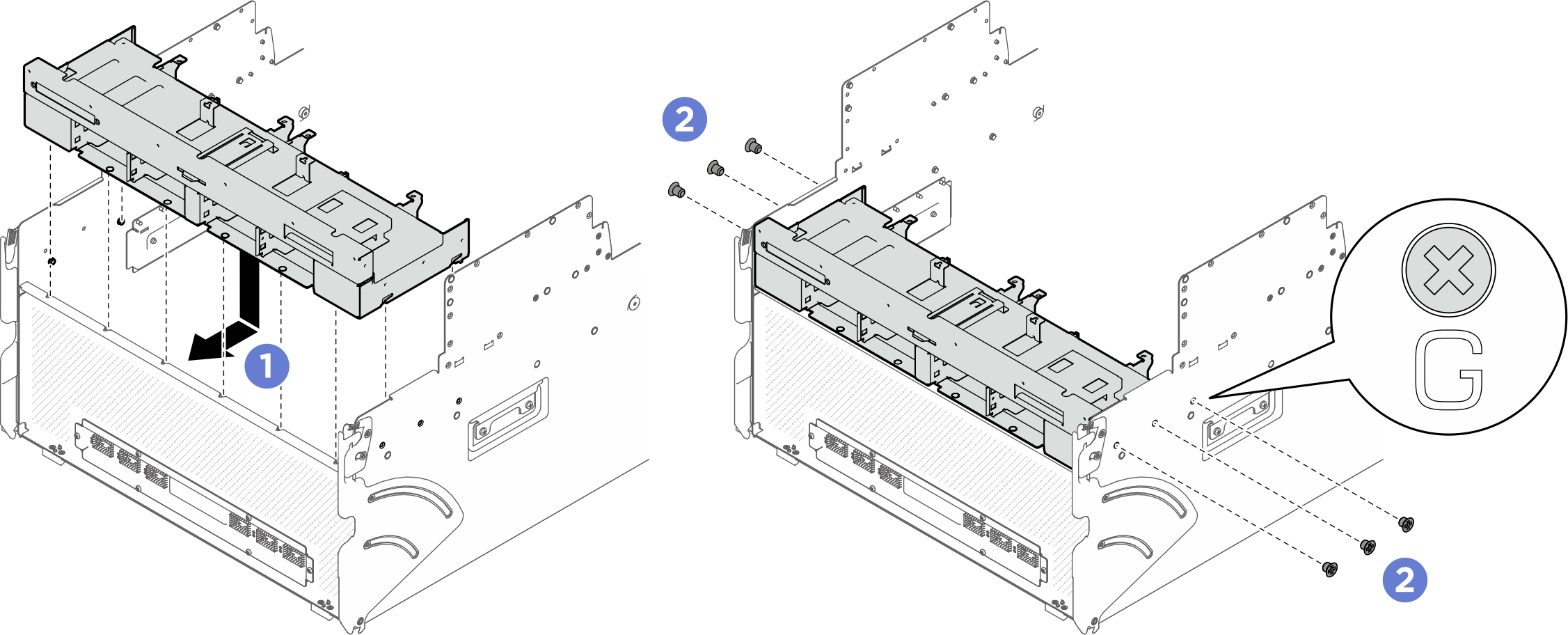

Figura 1. Instalação da gaiola de unidade frontal
- Instale o módulo de E/S frontal.
- Insira o módulo de E/S frontal no slot do módulo de E/S frontal.
- Aperte o parafuso interno para prender o módulo de E/S frontal.
Aperte os dois parafusos externos para prender o módulo de E/S frontal.

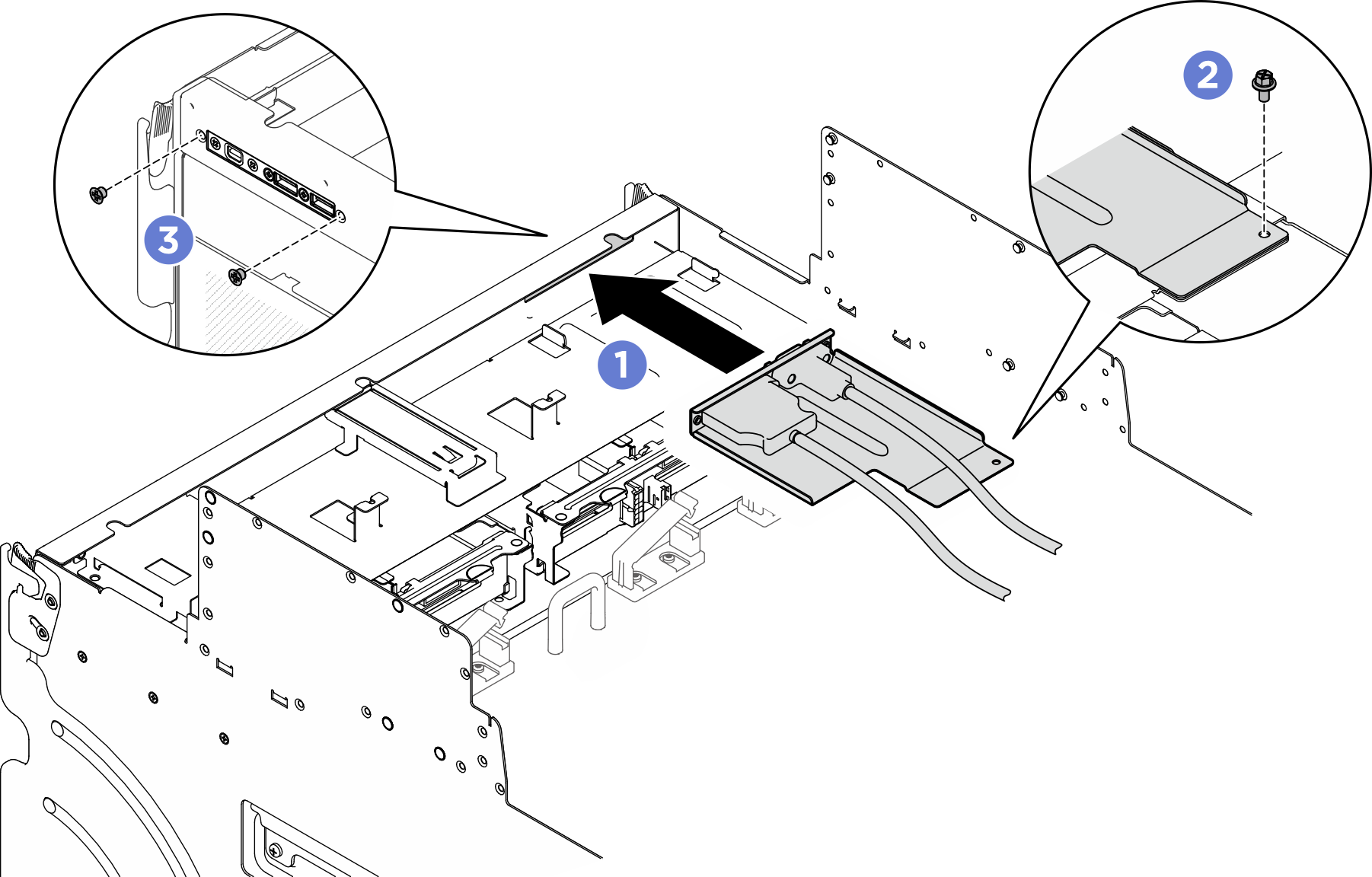

Figura 2. Instalação do módulo de E/S frontal
Depois de concluir
- Reinstale o painel de diagnóstico integrado. Consulte Instalar o painel de diagnóstico integrado.
- Reinstale a gaiola do ventilador frontal. Consulte Instalar a gaiola do ventilador frontal.
- Reinstale a tampa de E/S. Consulte Instalar a tampa de E/S.
- Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
- Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
- Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
- Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
- Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
