Installazione del telaio unità anteriore

Seguire le istruzioni riportate in questa sezione per installare il telaio unità anteriore. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

  1. Installare il telaio unità anteriore.
    1. Allineare il telaio unità ai piedini della guida sullo shuttle della GPU 8U, quindi posizionare il telaio unità nello shuttle della GPU 8U finché non è bloccato saldamente in posizione.
    2. Individuare i sei fori per viti contrassegnati con G su entrambi i lati dello shuttle della GPU 8U, quindi stringere le sei viti per fissare il telaio unità.

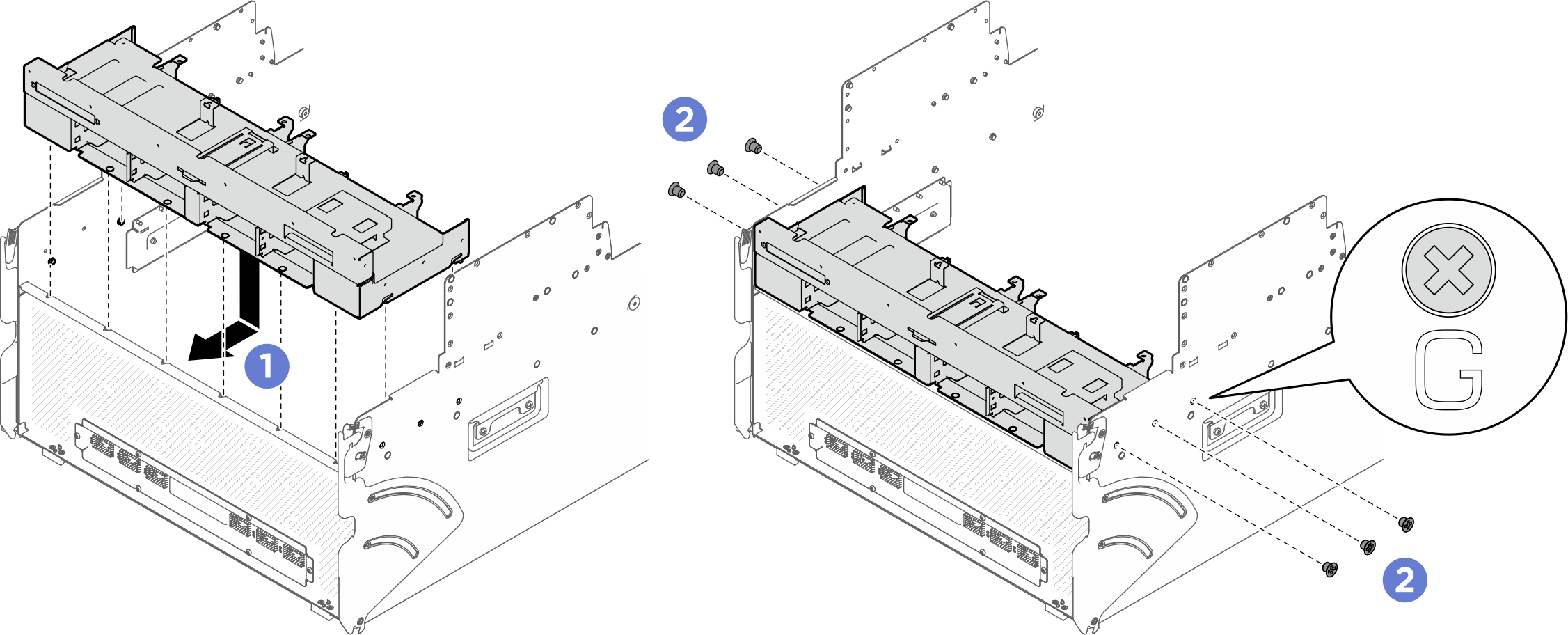

    Figura 1. Installazione del telaio unità anteriore
    Front drive cage installation
  2. Installare il modulo I/O anteriore.
    1. Inserire il modulo I/O anteriore nello slot del modulo I/O anteriore.
    2. Serrare la vite interna per fissare il modulo I/O anteriore.
    3. Serrare le due viti esterne per fissare il modulo I/O anteriore.

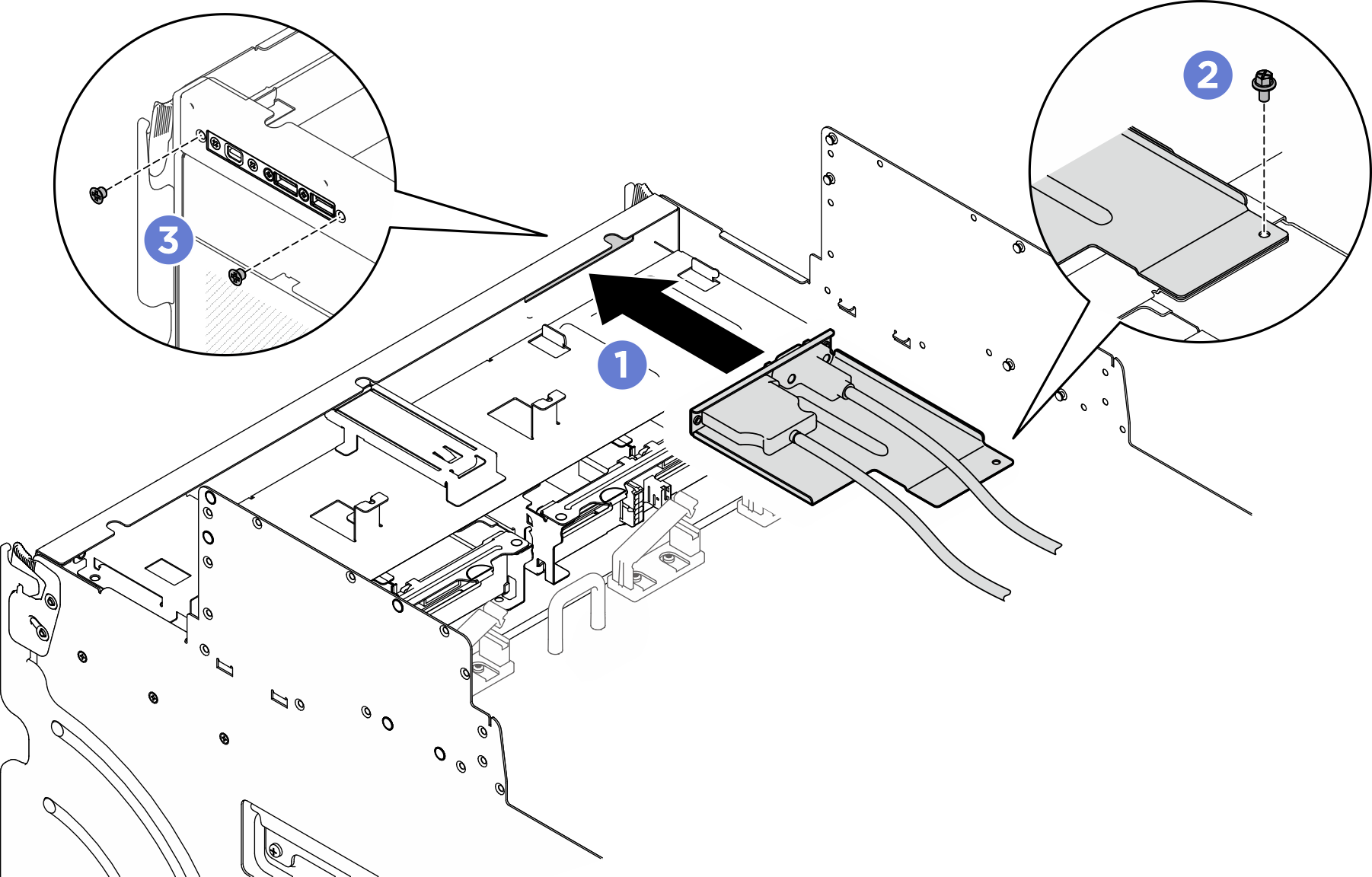

    Figura 2. Installazione del modulo I/O anteriore
    Front I/O module installation

Dopo aver terminato

  1. Reinstallare il pannello di diagnostica integrato. Vedere Installazione del pannello di diagnostica integrato.
  2. Reinstallare l'alloggiamento della ventola anteriore. Vedere Installazione dell'alloggiamento della ventola anteriore.
  3. Reinstallare il coperchio I/O. Vedere Installazione del coperchio I/O.
  4. Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
  5. Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
  6. Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
  7. Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap anteriore.
  8. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  9. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
