ติดตั้งตัวครอบไดรฟ์ด้านหน้า
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ด้านหน้า ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
ขั้นตอน
- ติดตั้งตัวครอบไดรฟ์ด้านหน้า
จัดแนวตัวครอบไดรฟ์ด้านหน้าให้ตรงกับหมุดนำร่องบนชัตเทิล GPU 8U จากนั้น ให้วางตัวครอบไดรฟ์เข้าไปในชัตเทิล GPU 8U จนกว่าจะติดแน่นดี
ค้นหารูสกรูหกรูที่มีเครื่องหมาย G บนชัตเทิล GPU 8U ทั้งสองด้าน แล้วขันสกรูหกตัวเพื่อยึดตัวครอบไดรฟ์ให้แน่น

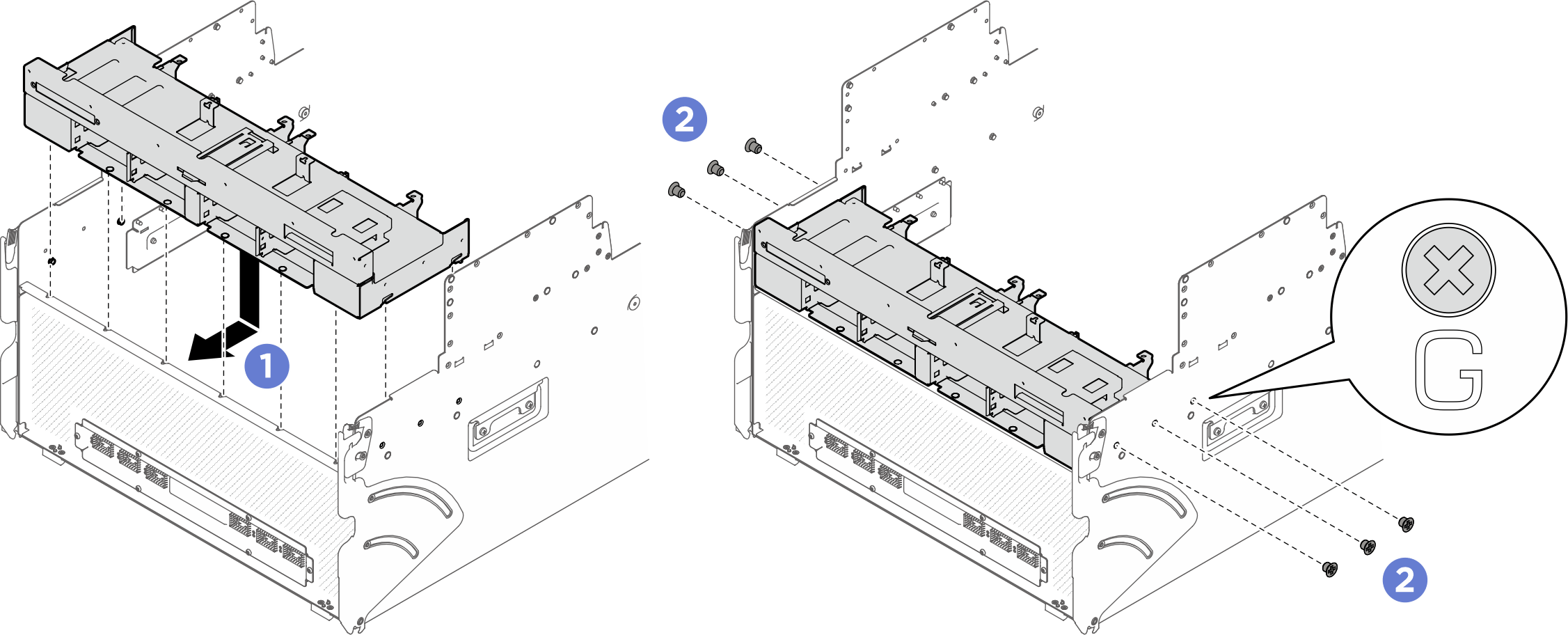

รูปที่ 1. การติดตั้งตัวครอบไดรฟ์ด้านหน้า
- ติดตั้งโมดูล I/O ด้านหน้า
- เสียบโมดูล I/O ด้านหน้าลงในช่องเสียบโมดูล I/O ด้านหน้า
- ขันสกรูด้านในเพื่อยึดโมดูล I/O ด้านหน้า
ขันสกรูสองตัวด้านนอกเพื่อยึดโมดูล I/O ด้านหน้าให้เข้าที่

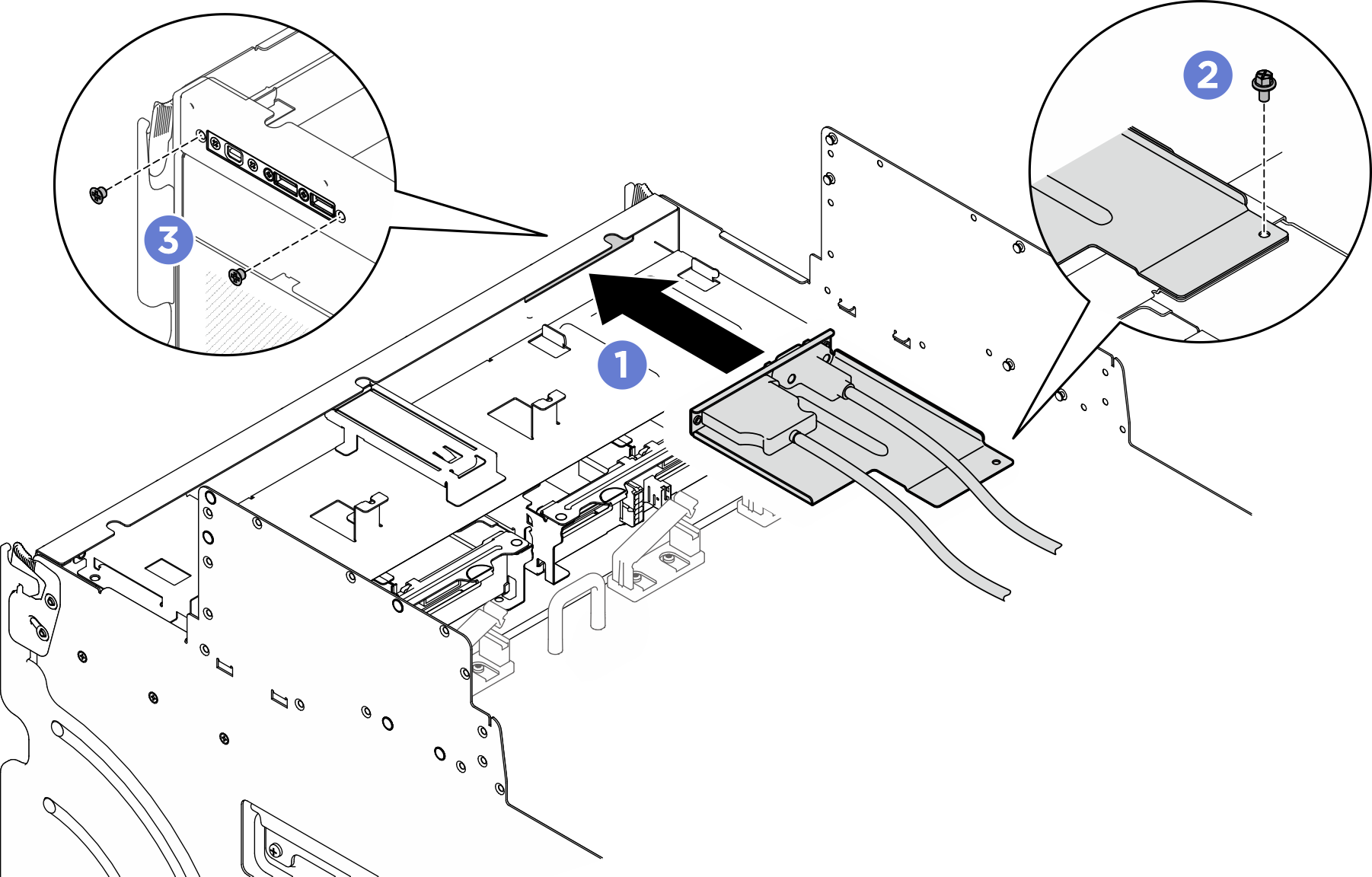

รูปที่ 2. การติดตั้งโมดูล I/O ด้านหน้า
หลังจากดำเนินการเสร็จ
- ติดตั้งแผงการวินิจฉัยในตัวกลับเข้าที่ โปรดดู ติดตั้งแผงการวินิจฉัยแบบรวม
- ติดตั้งตัวครอบพัดลมด้านหน้ากลับเข้าที่ ดู ติดตั้งตัวครอบพัดลมด้านหน้า
- ติดตั้งฝาครอบ I/O กลับเข้าที่ ดู ติดตั้งฝาครอบ I/O
- ติดตั้งฝาครอบสายกลับเข้าที่ ดู ติดตั้งฝาครอบสาย
- ติดตั้ง ชัตเทิล GPU 8U กลับเข้าที่ ดู ติดตั้งชัตเทิล GPU 8U
- ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือแผงครอบช่องใส่ไดรฟ์ทั้งหมด (หากมี) กลับเข้าที่ในช่องใส่ไดรฟ์ ดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
- ติดตั้งพัดลมด้านหน้าทั้งหมดกลับเข้าที่ ดู ติดตั้งพัดลมแบบ Hot-swap ด้านหน้า
- ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ ดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
