앞면 드라이브 케이지 설치

이 섹션의 지침에 따라 앞면 드라이브 케이지를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

절차

  1. 앞면 드라이브 케이지를 설치하십시오.
    1. 드라이브 케이지를 8U GPU 셔틀의 가이드 핀에 맞춘 다음 드라이브 케이지를 단단히 고정될 때까지 8U GPU 셔틀에 넣으십시오.
    2. 8U GPU 셔틀 양쪽의 G 표시가 있는 나사 구멍 6개를 찾은 다음 나사 6개를 조여 드라이브 케이지를 고정합니다.

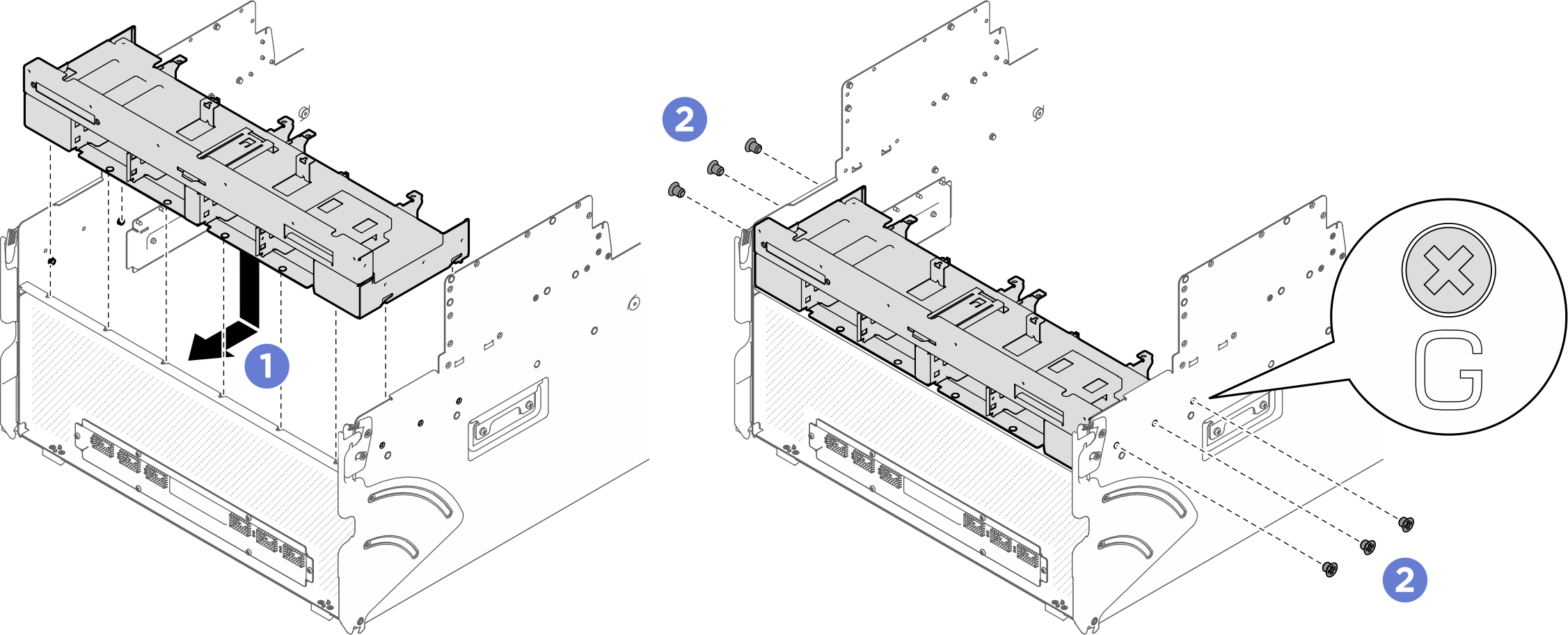

    그림 1. 앞면 드라이브 케이지 설치
    Front drive cage installation
  2. 앞면 I/O 모듈을 설치하십시오.
    1. 앞면 I/O 모듈을 앞면 I/O 모듈 슬롯에 삽입하십시오.
    2. 내부 나사를 조여 앞면 I/O 모듈을 고정합니다.
    3. 바깥 나사 2개를 조여 앞면 I/O 모듈을 고정합니다.

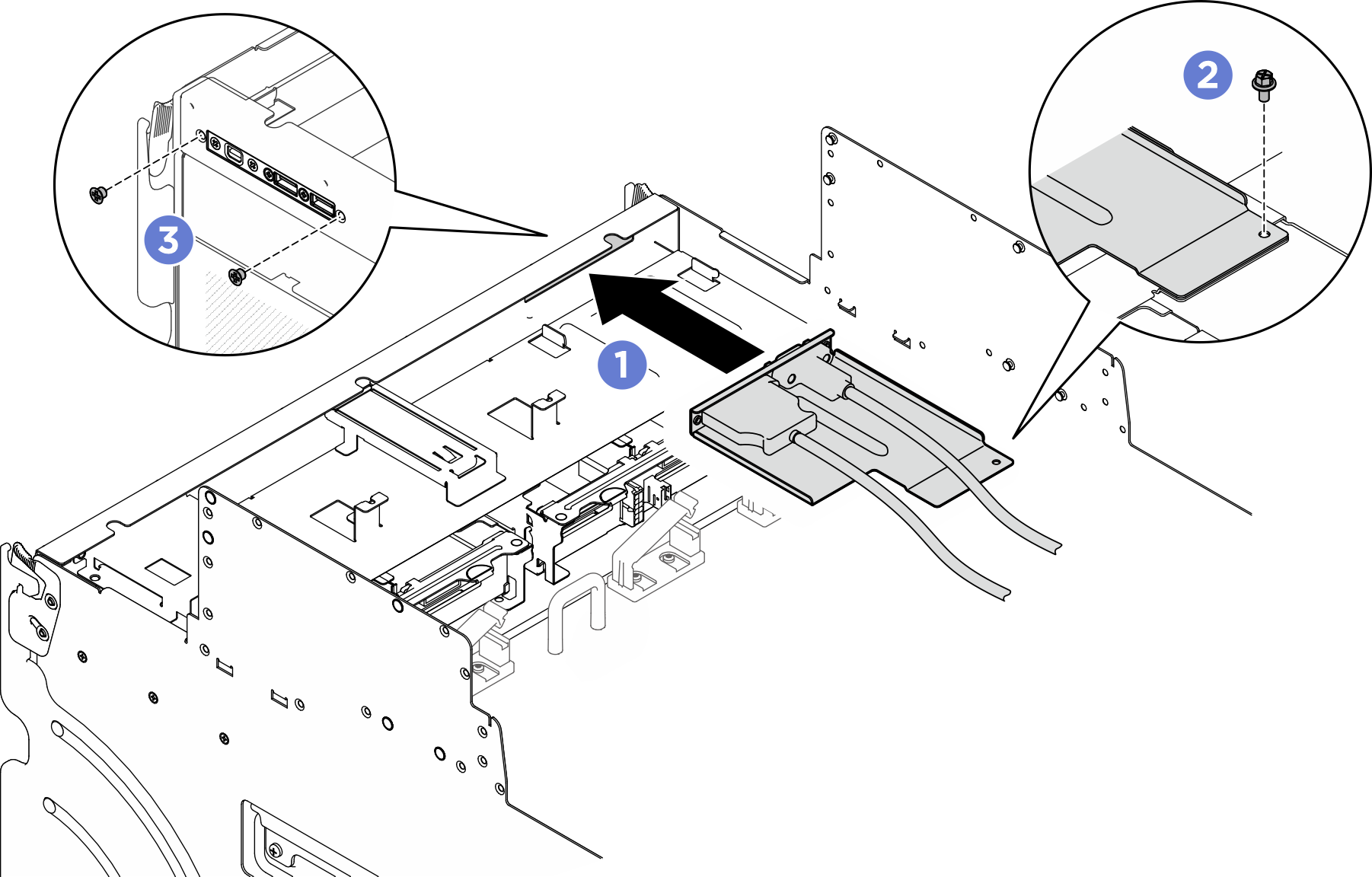

    그림 2. 앞면 I/O 모듈 설치
    Front I/O module installation

완료한 후에

  1. 내장형 진단 패널을 다시 설치합니다. 내장형 진단 패널 설치의 내용을 참조하십시오.
  2. 앞면 팬 케이지를 다시 설치하십시오. 앞면 팬 케이지 설치의 내용을 참조하십시오.
  3. I/O 덮개를 다시 설치합니다. I/O 덮개 설치의 내용을 참조하십시오.
  4. 케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.
  5. 8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
  6. 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
  7. 앞면 팬을 모두 다시 설치합니다. 앞면 핫 스왑 팬 설치의 내용을 참조하십시오.
  8. 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
  9. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
