Einbaurahmen für die GPU-Stromversorgungsplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Einbaurahmen für die GPU-Stromversorgungsplatine zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Installieren Sie bei Bedarf die Kabel am Einbaurahmen der GPU-Stromversorgungsplatine.
Anmerkung
Stellen Sie sicher, dass Sie die Kabel mit der richtigen Ausrichtung installieren. Die entsprechenden Ausrichtungen finden Sie in der Abbildung unten.
1. Richten Sie das Kabel am Port-Rahmen aus und senken Sie es ab, um es am Rahmen zu installieren.
2. Schieben Sie die blaue Verriegelung, um das Kabel zu arretieren.

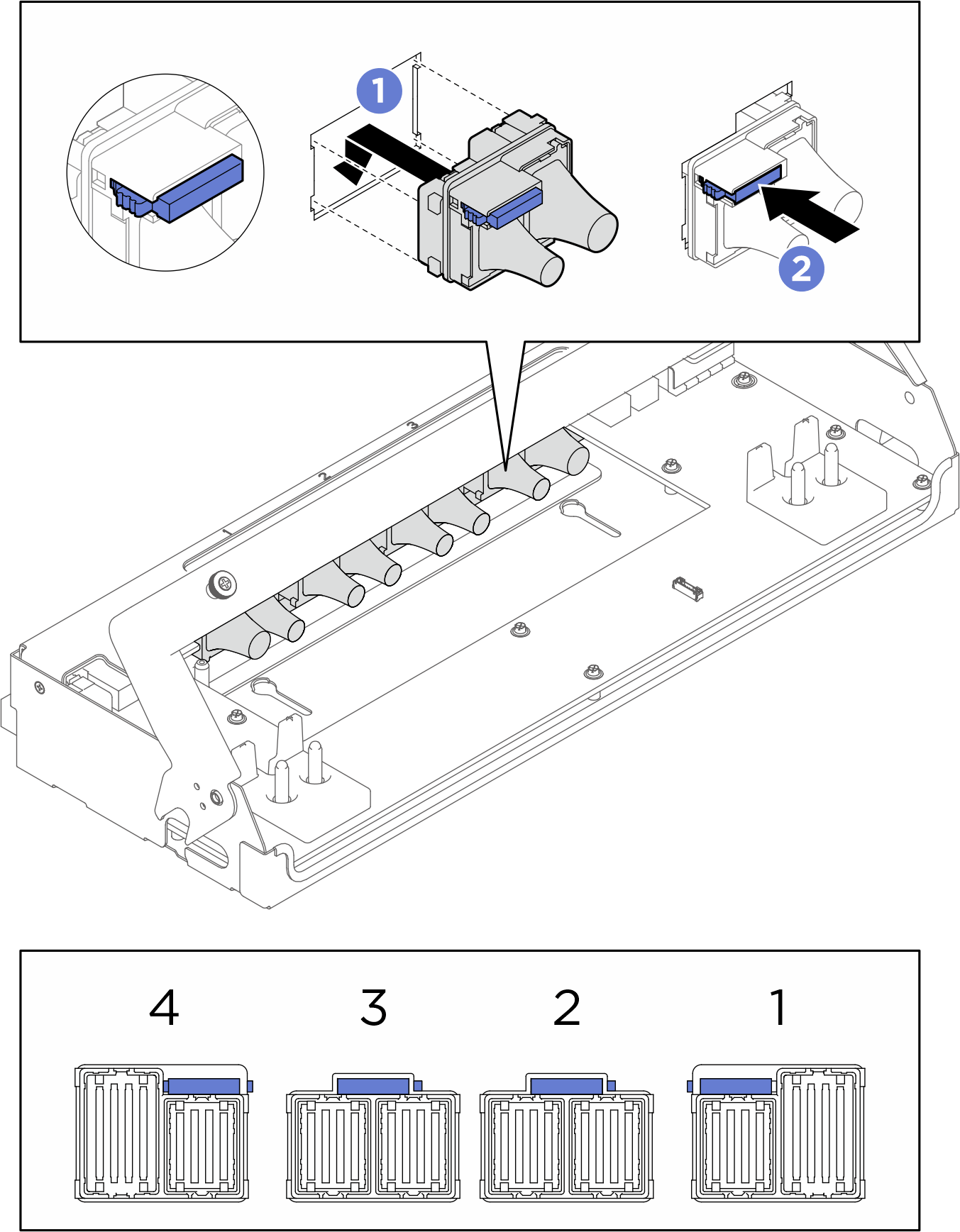

  Abbildung 1. Kabelinstallation
3. Wiederholen Sie den Vorgang, um die anderen drei Kabel zu installieren.
Installieren Sie den Einbaurahmen für die GPU-Stromversorgungsplatine.
1. Richten Sie den Einbaurahmen an den Führungsstiften des 8U-GPU-Shuttles aus. Setzen Sie dann den Einbaurahmen in das 8U-GPU-Shuttle ein, bis er sicher eingerastet ist.
2. Drehen Sie den Griff des Einbaurahmens ganz nach unten.

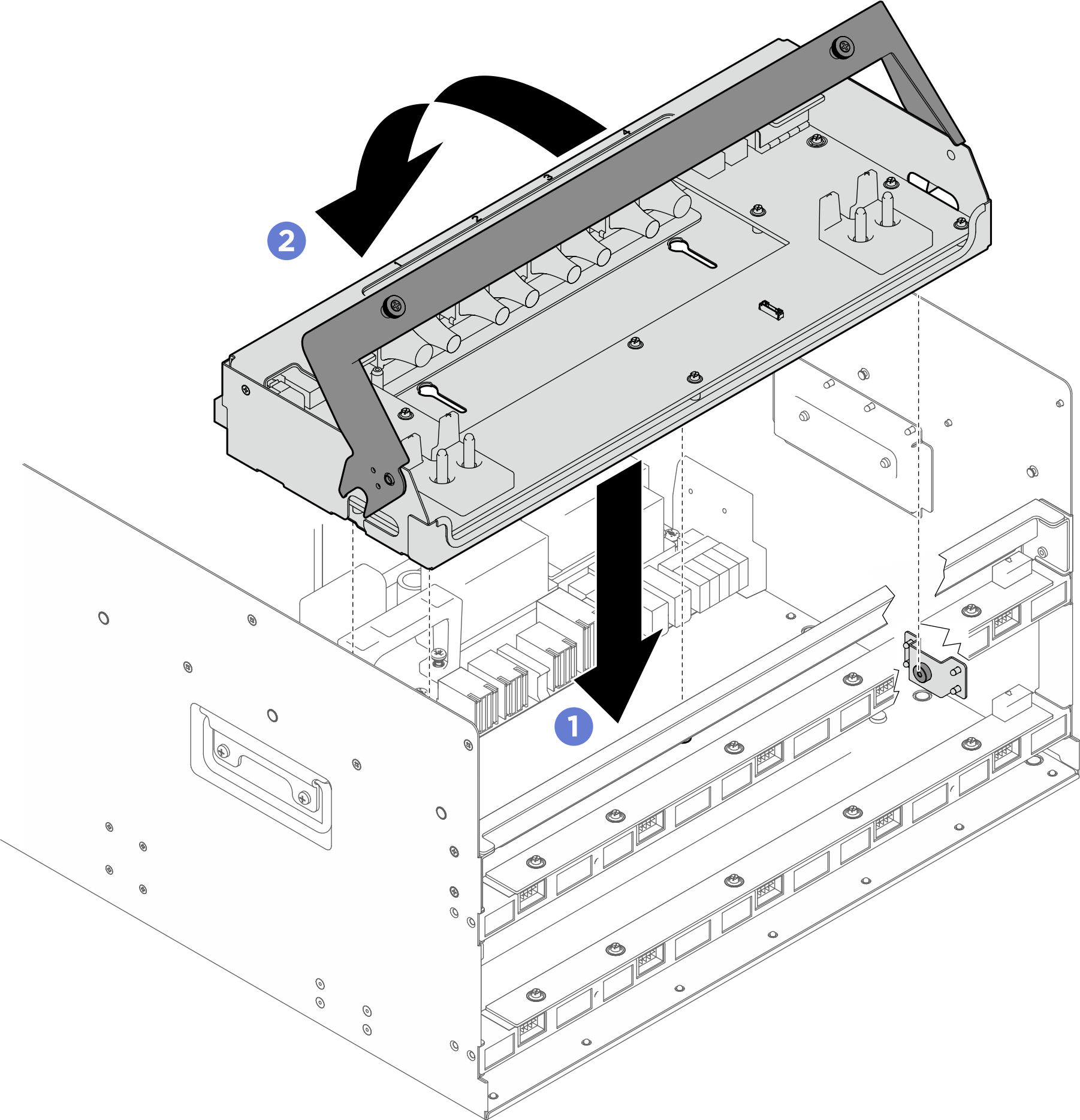

Abbildung 2. Installation des Einbaurahmens der GPU-Stromversorgungsplatine
Ziehen Sie die beiden Rändelschrauben fest, um den Einbaurahmen der GPU-Stromversorgungsplatine zu befestigen.
Abbildung 3. Anziehen der Rändelschrauben
Verbinden Sie die Kabel mit der GPU-Stromversorgungsplatine. Weitere Informationen finden Sie unter Kabelführung für GPU-Stromversorgungsplatine.
Installieren Sie die Kabel am Kabelhalterrahmen und der Kabelführungsbaugruppe.
Anmerkung
Stellen Sie sicher, dass Sie die Kabel mit der richtigen Ausrichtung installieren. Die entsprechenden Ausrichtungen finden Sie in der Abbildung unten.
1. Richten Sie das Kabel am Port-Rahmen aus und senken Sie es ab, um es an der Baugruppe zu installieren.
2. Schieben Sie die blaue Verriegelung, um das Kabel zu arretieren.
  Abbildung 4. Kabelinstallation
3. Wiederholen Sie den Vorgang, um die anderen drei Kabel zu installieren.

Nach dieser Aufgabe

Installieren Sie den Stromversorgungskomplex erneut. Siehe Stromversorgungskomplex installieren.
Installieren Sie das 8U-GPU-Shuttle erneut. Siehe 8U-GPU-Shuttle installieren.
Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
Installieren Sie alle vorderen Lüfter erneut. Siehe Vorderen Hot-Swap-Lüfter installieren.
Installieren Sie alle Netzteileinheiten wieder. Siehe Hot-Swap-Netzteileinheit installieren.Installieren Sie alle hinteren Lüfter erneut. Weitere Informationen unter Hinteren Hot-Swap-Lüfter installieren.
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
