ติดตั้งถาดแผงจ่ายไฟ GPU
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งถาดแผงจ่ายไฟ GPU ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
- หากจำเป็น ให้ติดตั้งสายเข้ากับถาดแผงจ่ายไฟ GPUหมายเหตุตรวจสอบให้แน่ใจว่าได้ติดตั้งสายด้วยการวางแนวที่ถูกต้องดูภาพประกอบด้านล่างสำหรับการวางแนวที่สอดคล้องกัน
จัดแนวสายให้ตรงกับโครงพอร์ต และลดระดับลงเพื่อติดตั้งเข้ากับถาด
เลื่อนสลักสีน้ำเงินเพื่อล็อคสายให้เข้าที่รูปที่ 1. การติดตั้งสาย
- ติดตั้งถาดแผงจ่ายไฟ GPU
- จัดตำแหน่งถาดให้ตรงกับหมุดนำร่องบนรถรับส่ง 8U GPU จากนั้น วางถาดลงในชัตเทิล GPU 8U จนกว่าจะยึดเข้าที่อย่างแน่นหนา
- หมุนที่จับของถาดลงจนสุด

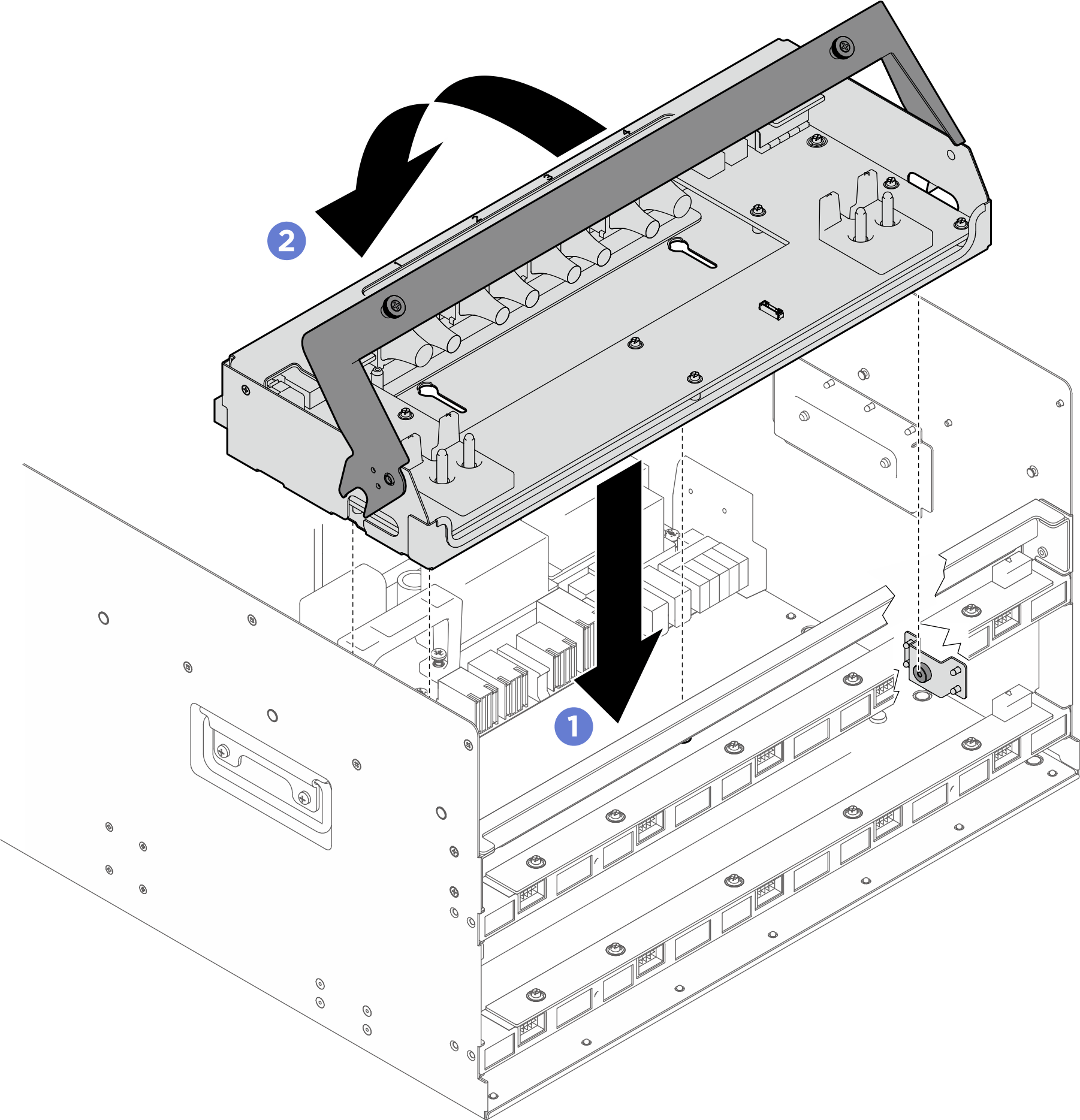

รูปที่ 2. การติดตั้งถาดแผงจ่ายไฟ GPU
- ขันน็อตยึดสองตัวให้แน่นเพื่อยึดถาดแผงจ่ายไฟ GPUรูปที่ 3. การขันน็อตยึด
- ติดตั้งสายทั้งหมดเข้ากับโครงตัวยึดสายและส่วนประกอบแผ่นกั้นหมายเหตุตรวจสอบให้แน่ใจว่าได้ติดตั้งสายด้วยการวางแนวที่ถูกต้องดูภาพประกอบด้านล่างสำหรับการวางแนวที่สอดคล้องกัน
- จัดแนวสายให้ตรงกับโครงพอร์ต และลดระดับลงเพื่อติดตั้งเข้ากับส่วนประกอบ
- เลื่อนสลักสีน้ำเงินเพื่อล็อคสายให้เข้าที่รูปที่ 4. การติดตั้งสาย
หลังจากดำเนินการเสร็จ
- ติดตั้ง คอมเพล็กซ์พลังงาน กลับเข้าที่ ดู ติดตั้งคอมเพล็กซ์พลังงาน
- ติดตั้ง ชัตเทิล GPU 8U กลับเข้าที่ ดู ติดตั้งชัตเทิล GPU 8U
- ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือแผงครอบช่องใส่ไดรฟ์ทั้งหมด (หากมี) กลับเข้าที่ในช่องใส่ไดรฟ์ ดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
- ติดตั้งพัดลมด้านหน้าทั้งหมดกลับเข้าที่ ดู ติดตั้งพัดลมแบบ Hot-swap ด้านหน้า
- ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ ดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swapติดตั้งพัดลมด้านหลังทั้งหมดกลับเข้าที่ ดู ติดตั้งพัดลมแบบ Hot-swap ด้านหลัง
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
