Instale la bandeja de la placa de distribución de alimentación de la GPU

Siga las instrucciones que aparecen en esta sección para instalar la bandeja de la placa de distribución de alimentación de la GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

Si es necesario, instale los cables en la bandeja de la placa de distribución de alimentación de la GPU.
Nota
Asegúrese de instalar los cables con las orientaciones correctas, consulte la siguiente ilustración para ver las orientaciones correspondientes.

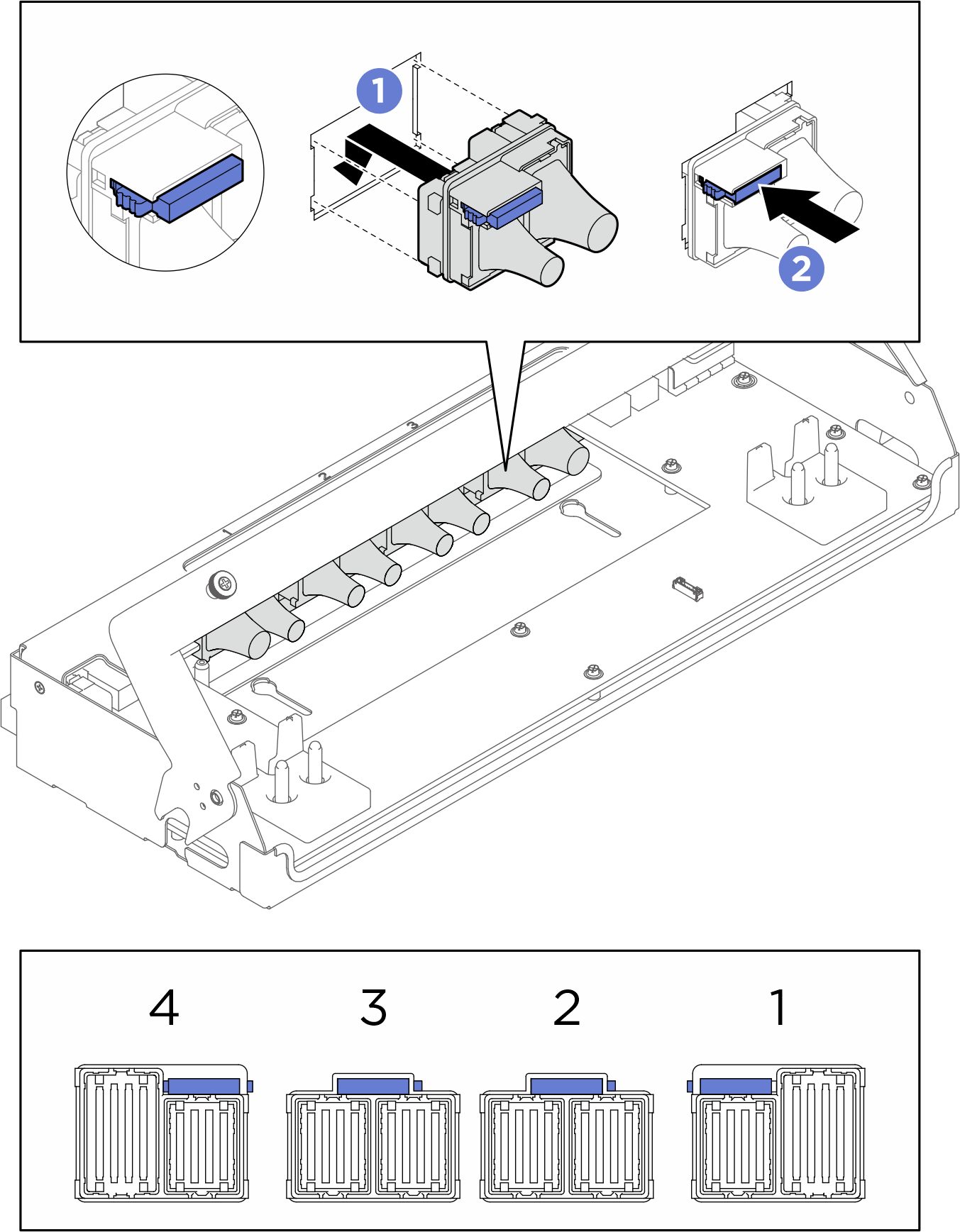

1. Alinee el cable con el marco del puerto y bájelo para instalarlo en la bandeja.
2. Deslice el pestillo azul para bloquear el cable en su lugar.
  Figura 1. Instalación del cable
3. Repita el proceso para instalar los otros tres cables.
Instale la bandeja de la placa de distribución de alimentación de la GPU.
1. Alinee la bandeja con las patillas guía en la lanzadera de GPU 8U; a continuación, coloque la bandeja en la GPU 8U hasta que quede bien enganchado.
2. Gire el asa de la bandeja completamente hacia abajo.
Figura 2. Instalación de la bandeja de la placa de distribución de alimentación de la GPU
Apriete los dos tornillos de apriete manual para fijar la bandeja de la placa de distribución de alimentación de la GPU.
Figura 3. Apriete de los tornillos de apriete manual
Conecte los cables a la placa de distribución de alimentación de la GPU. Consulte Disposición de los cables de la placa de la distribución de alimentación de la GPU para obtener más información.
Instale los cables en el marco del soporte del cable y en el conjunto del deflector.
Nota
Asegúrese de instalar los cables con las orientaciones correctas, consulte la siguiente ilustración para ver las orientaciones correspondientes.
1. Alinee el cable con el marco del puerto y bájelo para instalarlo en el conjunto.
2. Deslice el pestillo azul para bloquear el cable en su lugar.
  Figura 4. Instalación del cable
3. Repita el proceso para instalar los otros tres cables.

Después de finalizar

Vuelva a instalar el complejo de alimentación. Consulte Instalación del complejo de alimentación.
Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.Vuelva a instalar todos los ventiladores posteriores. Consulte Instale un ventilador de intercambio en caliente posterior.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
