安裝 GPU 電源配送板匣

請依照本節中的指示安裝 GPU 電源配送板匣。此程序必須由經過培訓的維修技術人員執行。

程序

1. 如有需要，請將纜線安裝到 GPU 電源配送板匣。
   註

   確保以正確的方向安裝纜線，對應方向請參閱下圖。
   1. 將纜線對齊連接埠框架，然後將其向下放入以安裝到匣上。
   2. 滑動藍色閂鎖，將纜線鎖定到位。

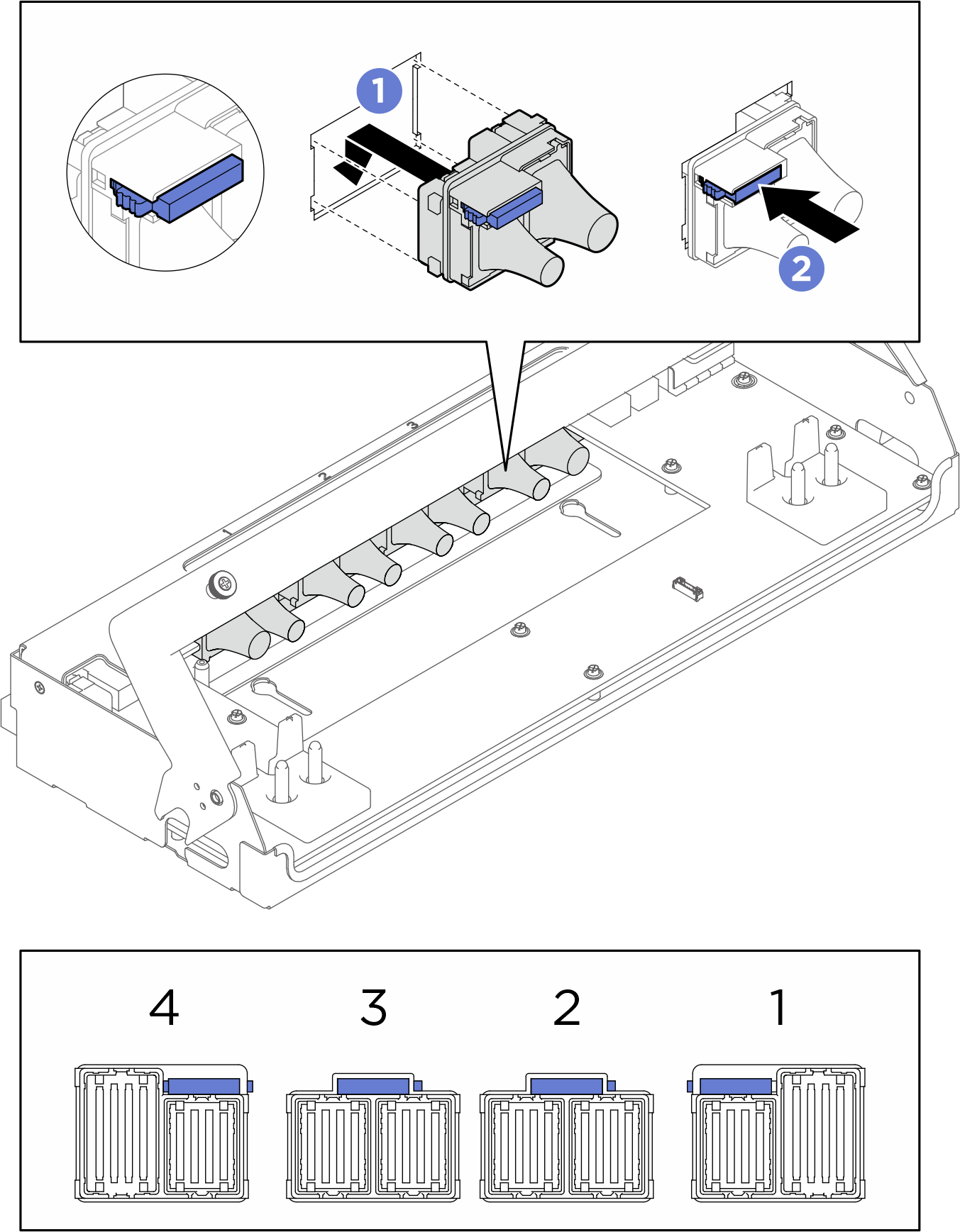

      圖 1. 安裝纜線


   3. 重複上述步驟以安裝其他三條纜線。
2. 安裝 GPU 電源配送板匣。
   1. 將匣與 8U GPU 滑動箱上的導件插腳對齊，然後將匣放入 8U GPU 滑動箱中，直到其牢固嚙合。
   2. 將匣的把手向下旋轉到底。

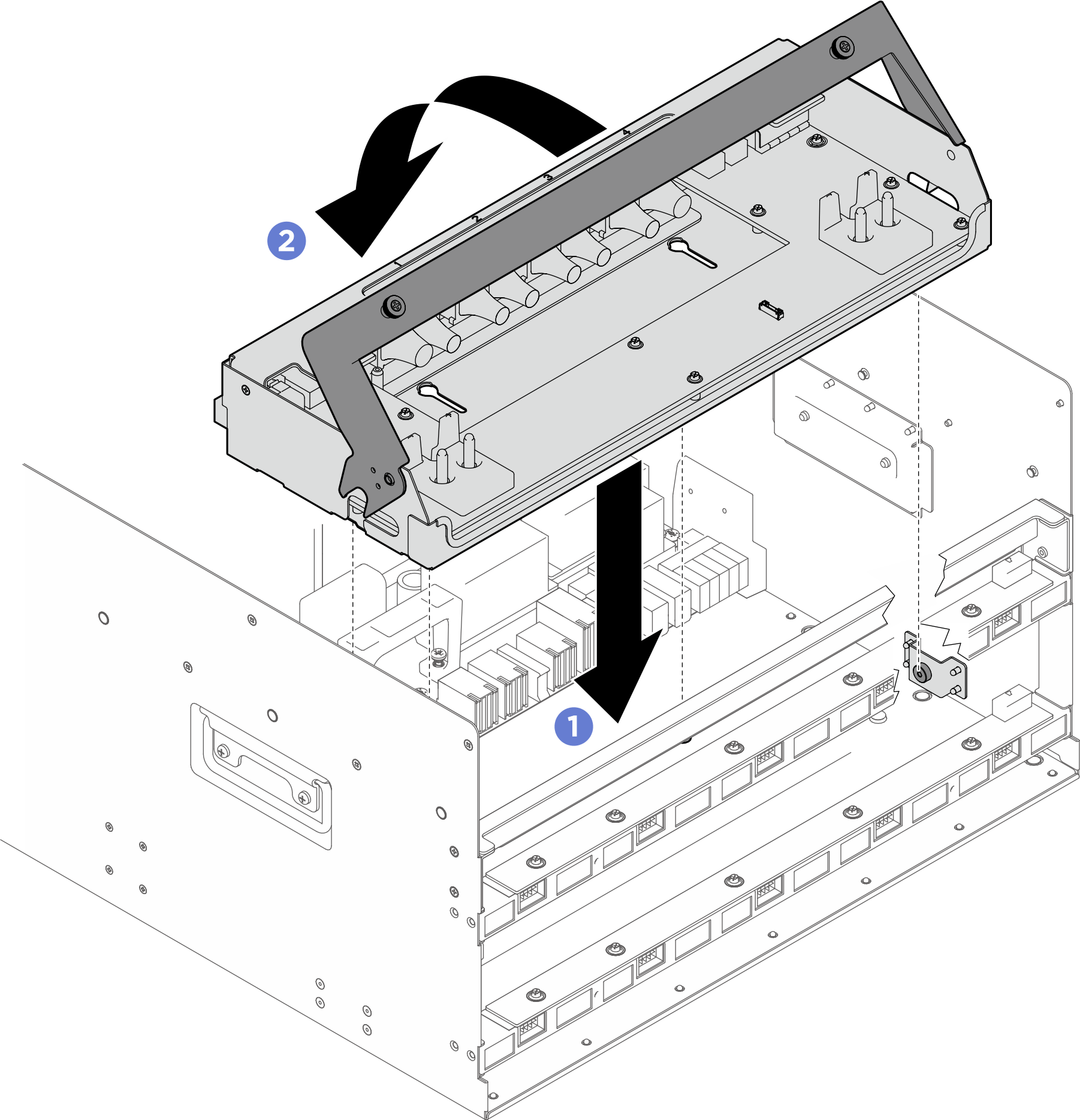

   圖 2. 安裝 GPU 電源配送板匣


3. 鎖緊兩個指旋螺絲以固定 GPU 電源配送板匣。
   圖 3. 鎖緊指旋螺絲


4. 將纜線連接至 GPU 電源配送板。如需相關資訊，請參閱GPU 電源配送板纜線佈線。
5. 將纜線安裝到纜線固定架框架和擋板組件。
   註

   確保以正確的方向安裝纜線，對應方向請參閱下圖。
   1. 將纜線對齊連接埠框架，然後將其向下放入以安裝到組件上。
   2. 滑動藍色閂鎖，將纜線鎖定到位。
      圖 4. 安裝纜線


   3. 重複上述步驟以安裝其他三條纜線。
