Instalar a bandeja da placa de distribuição de energia da GPU

Siga as instruções nesta seção para instalar a bandeja da placa de distribuição de energia da GPU. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Se necessário, instale os cabos na bandeja da placa de distribuição de energia da GPU.
   Nota

   Certifique-se de instalar os cabos com as orientações corretas. Consulte a ilustração abaixo para obter as orientações correspondentes.
   1. Alinhe o cabo com a estrutura da porta e abaixe-o para instalá-lo na bandeja.
   2. Deslize a trava azul para travar o cabo no lugar.

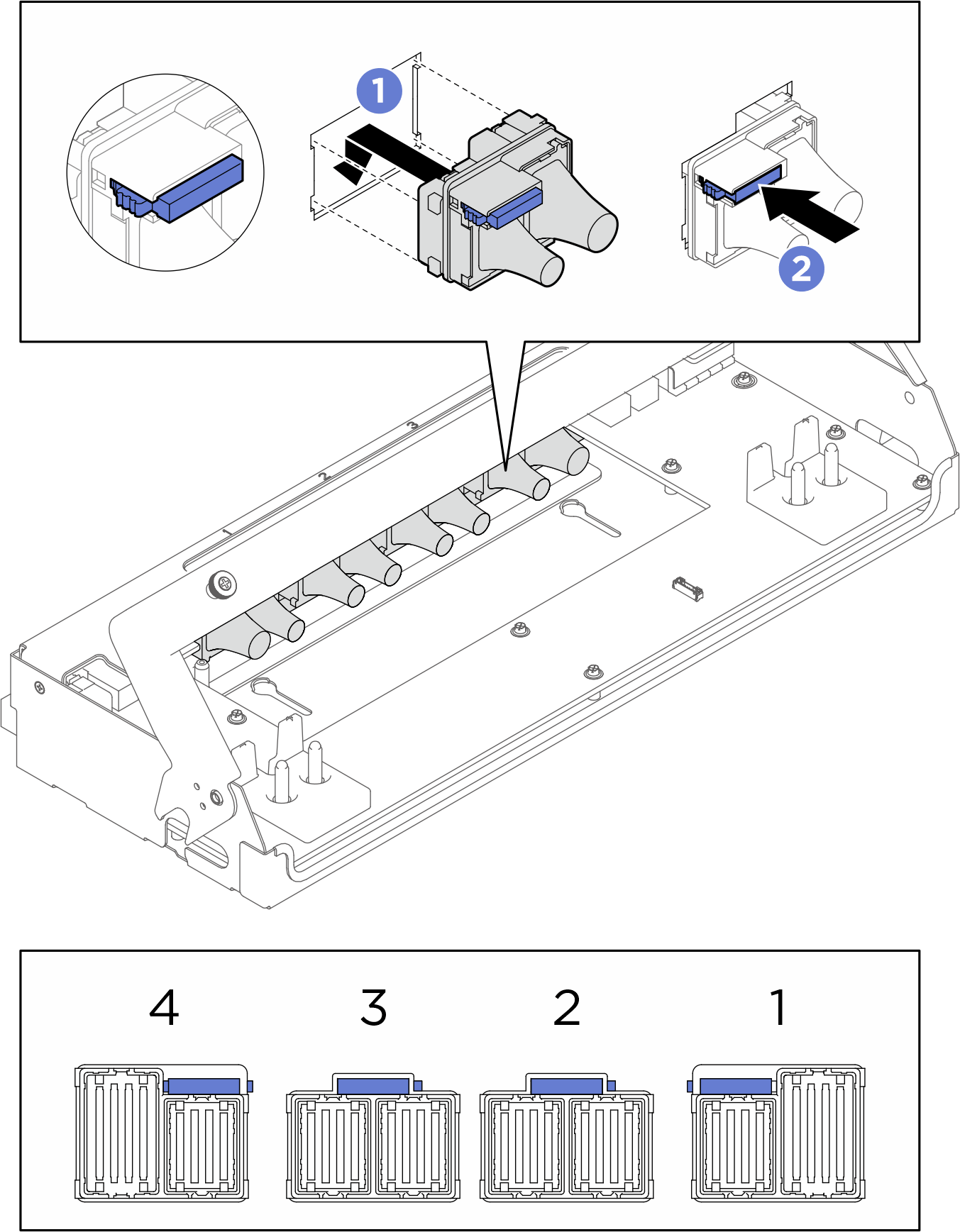

      Figura 1. Instalação do cabo


   3. Repita para instalar os outros três cabos.
2. Instale a bandeja da placa de distribuição de energia da GPU.
   1. Alinhe a bandeja com os pinos-guia no alternador da GPU 8U; em seguida, coloque a bandeja no alternador da GPU 8U até que ela esteja encaixada com segurança.
   2. Gire a alça da bandeja completamente para baixo.

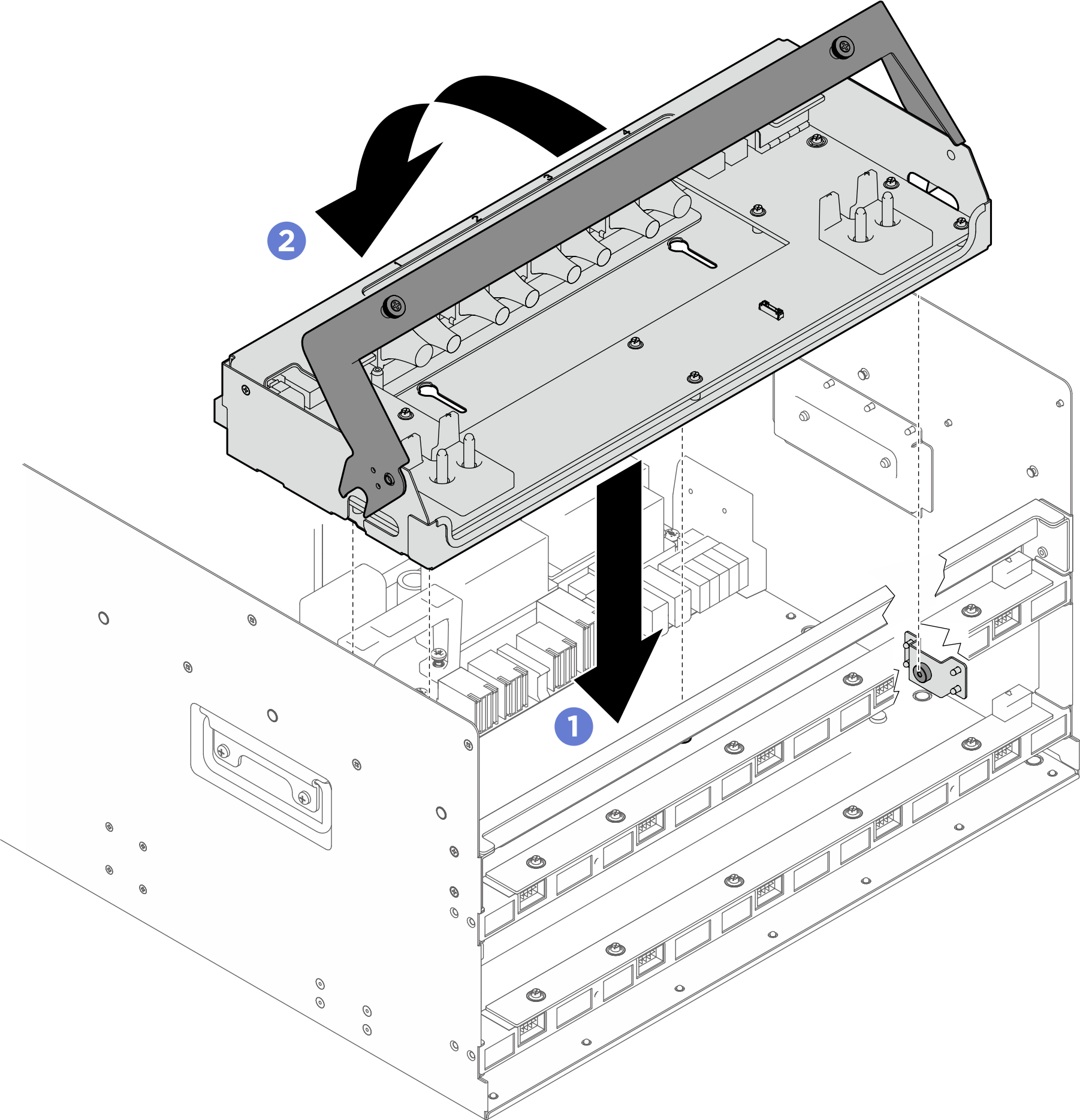

   Figura 2. Instalação da bandeja da placa de distribuição de energia da GPU


3. Aperte os dois parafusos de aperto manual para prender a bandeja da placa de distribuição de energia da GPU.
   Figura 3. Apertando os parafusos de aperto manual


4. Conecte os cabos à placa de distribuição de energia da GPU. Consulte Roteamento de cabos da placa de distribuição de energia da GPU para obter mais informações.
5. Instale todos os cabos na estrutura do suporte do cabo e no conjunto do defletor.
   Nota

   Certifique-se de instalar os cabos com as orientações corretas. Consulte a ilustração abaixo para obter as orientações correspondentes.
   1. Alinhe o cabo com a estrutura da porta e abaixe-o para instalá-lo no conjunto.
   2. Deslize a trava azul para travar o cabo no lugar.
      Figura 4. Instalação do cabo


   3. Repita para instalar os outros três cabos.
