GPU 分電盤トレイの取り付け

GPU 分電盤トレイを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. 必要に応じて、GPU 分電盤トレイにケーブルを取り付けます。
   注

   ケーブルが正しい向きで取り付けられていることを確認してください。対応する向きについては、下の図を参照してください。
   1. ケーブルをポート・フレームに位置合わせし、下ろしてトレイに取り付けます。
   2. 青色のラッチをスライドさせて、ケーブルを所定の位置にロックします。

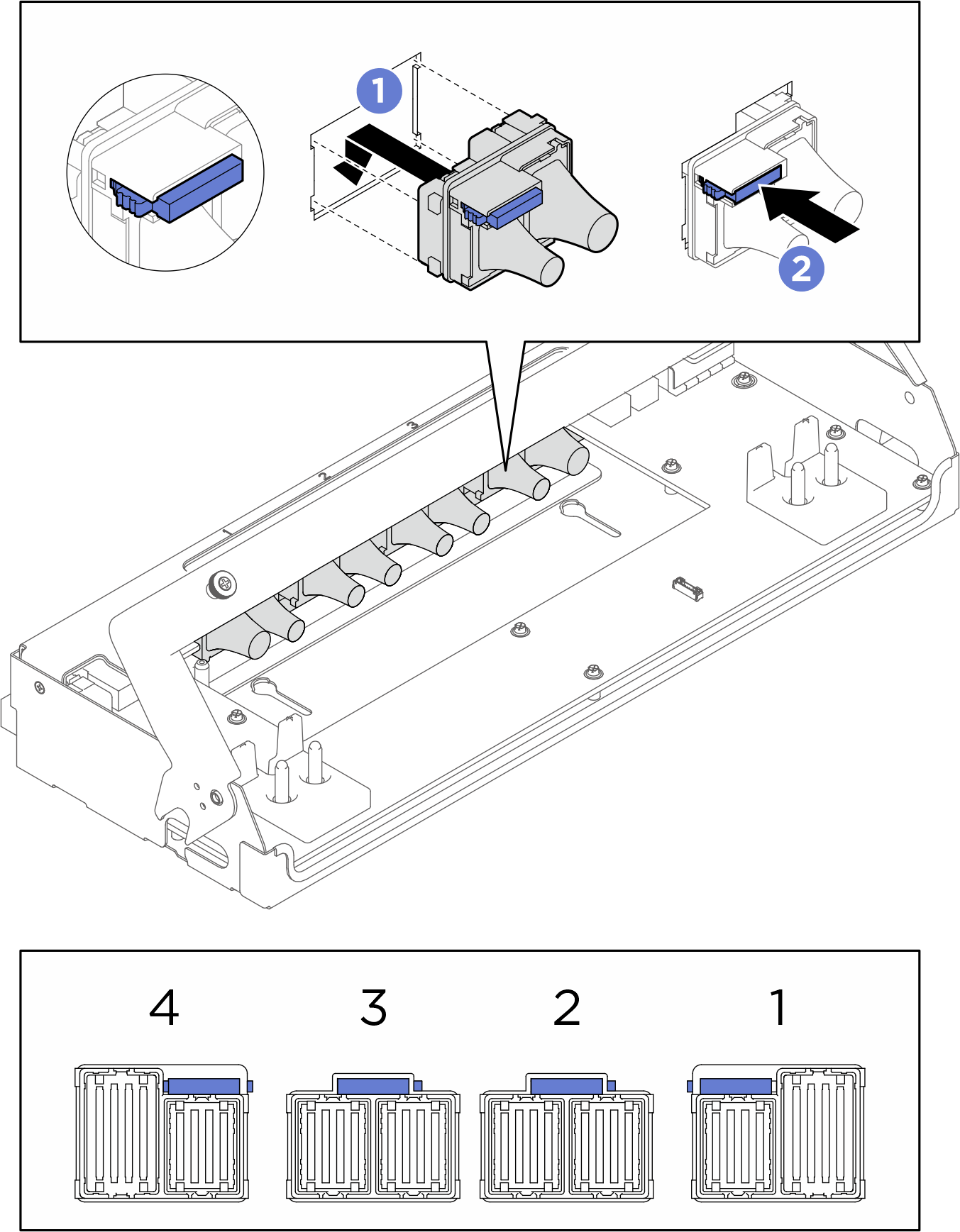

      図 1. ケーブルの取り付け


   3. この手順を繰り返して、他の 3 本のケーブルを取り付けます。
2. GPU 分電盤トレイを取り付けます。
   1. トレイを 8U GPU シャトルのガイド・ピンに合わせます。次に、トレイを、しっかり固定されるまで 8U GPU シャトルに置きます。
   2. トレイのハンドルを下まで回転させます。

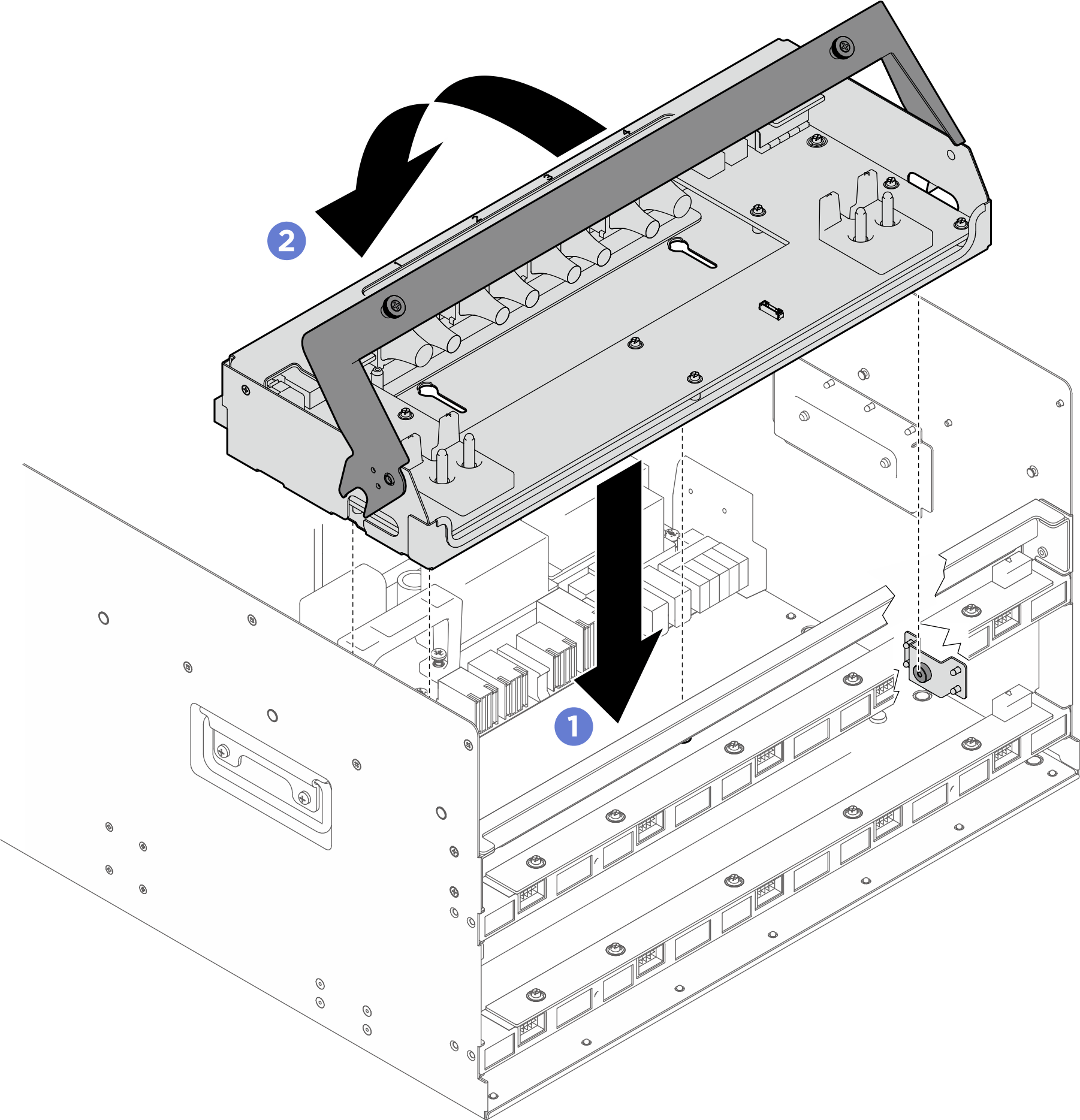

   図 2. GPU 分電盤トレイの取り付け


3. 2 本のつまみねじを締めて、GPU 分電盤トレイを固定します。
   図 3. つまみねじを締める


4. ケーブルを GPU 分電盤に接続します。詳しくは、GPU 分電盤のケーブル配線を参照してください。
5. ケーブルをケーブル・ホルダー・フレームおよびバッフル・アセンブリーに取り付けます。
   注

   ケーブルが正しい向きで取り付けられていることを確認してください。対応する向きについては、下の図を参照してください。
   1. ケーブルをポート・フレームに位置合わせし、ケーブルを下ろしてアセンブリーに取り付けます。
   2. 青色のラッチをスライドさせて、ケーブルを所定の位置にロックします。
      図 4. ケーブルの取り付け


   3. この手順を繰り返して、他の 3 本のケーブルを取り付けます。
