Installazione del vassoio della scheda di distribuzione dell'alimentazione della GPU

Seguire le istruzioni riportate in questa sezione per installare il vassoio della scheda di distribuzione dell'alimentazione della GPU. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Se necessario, installare i cavi nel vassoio della scheda di distribuzione dell'alimentazione della GPU.
   Nota

   Assicurarsi di installare i cavi con gli orientamenti corretti. Vedere la figura seguente per gli orientamenti corrispondenti.
   1. Allineare il cavo al telaio della porta e abbassarlo per installarlo nel vassoio.
   2. Far scorrere il fermo blu per bloccare il cavo in posizione.

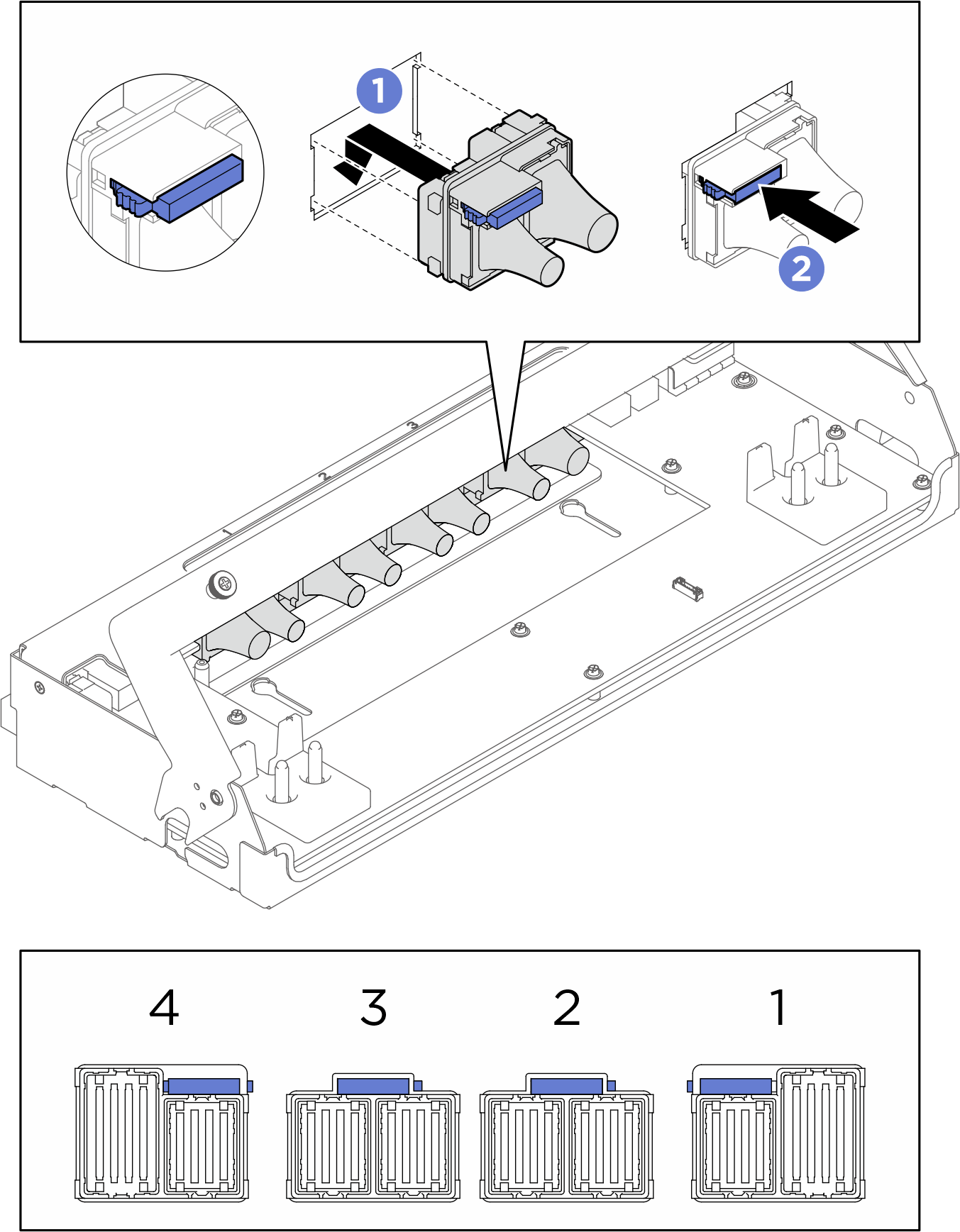

      Figura 1. Installazione del cavo


   3. Ripetere l'operazione per installare altri tre cavi.
2. Installare il vassoio della scheda di distribuzione dell'alimentazione della GPU.
   1. Allineare il vassoio ai piedini della guida sullo shuttle della GPU 8U, quindi posizionare il vassoio nello shuttle della GPU 8U finché non è bloccato saldamente in posizione.
   2. Ruotare completamente la maniglia del vassoio verso il basso.

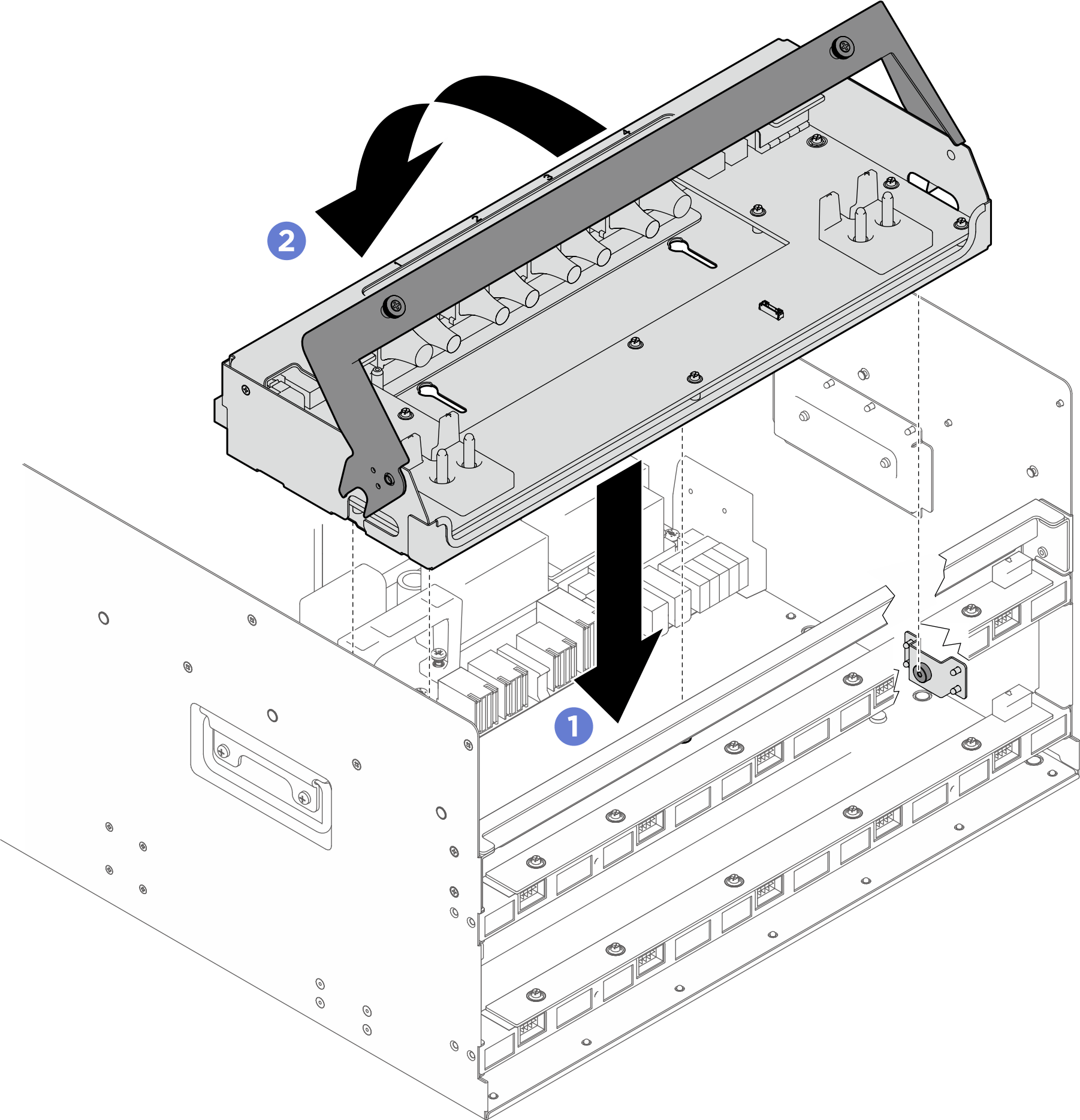

   Figura 2. Installazione del vassoio della scheda di distribuzione dell'alimentazione della GPU


3. Stringere le due viti zigrinate per fissare il vassoio della scheda di distribuzione dell'alimentazione della GPU.
   Figura 3. Serraggio delle viti zigrinate


4. Collegare i cavi alla scheda di distribuzione dell'alimentazione della GPU. Per ulteriori informazioni, vedere Instradamento dei cavi per la scheda di distribuzione dell'alimentazione della GPU.
5. Installare i cavi sul telaio del fermacavo e sull'assieme del deflettore.
   Nota

   Assicurarsi di installare i cavi con gli orientamenti corretti. Vedere la figura seguente per gli orientamenti corrispondenti.
   1. Allineare il cavo al telaio della porta e abbassarlo per installarlo nell'assieme.
   2. Far scorrere il fermo blu per bloccare il cavo in posizione.
      Figura 4. Installazione del cavo


   3. Ripetere l'operazione per installare gli altri tre cavi.
