Installation du plateau du tableau de distribution du GPU

Suivez les instructions de la présente section pour installer le plateau du tableau de distribution du GPU. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Si nécessaire, installez les câbles sur le plateau du tableau de distribution du GPU.
   Remarque

   Assurez-vous d’installer les câbles en respectant les orientations correctes. Pour ce faire, consultez l’illustration ci-dessous.

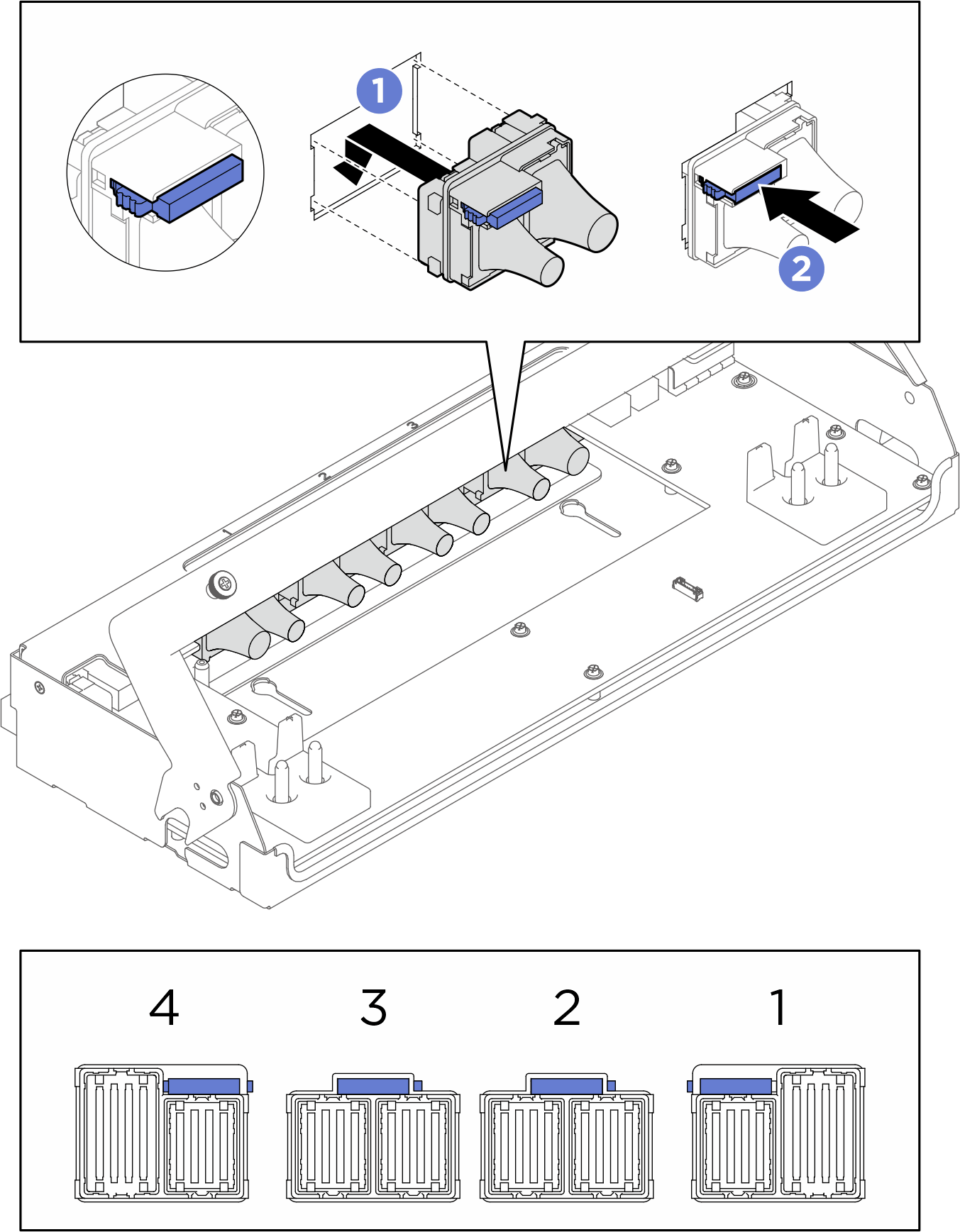

   1. Alignez le câble sur le cadre du port, puis abaissez-le pour l’installer sur le plateau.
   2. Faites coulisser le loquet bleu pour verrouiller le câble en place.
      Figure 1. Installation des câbles


   3. Répétez l’opération pour installer les trois autres câbles.
2. Installez le plateau du tableau de distribution du GPU.

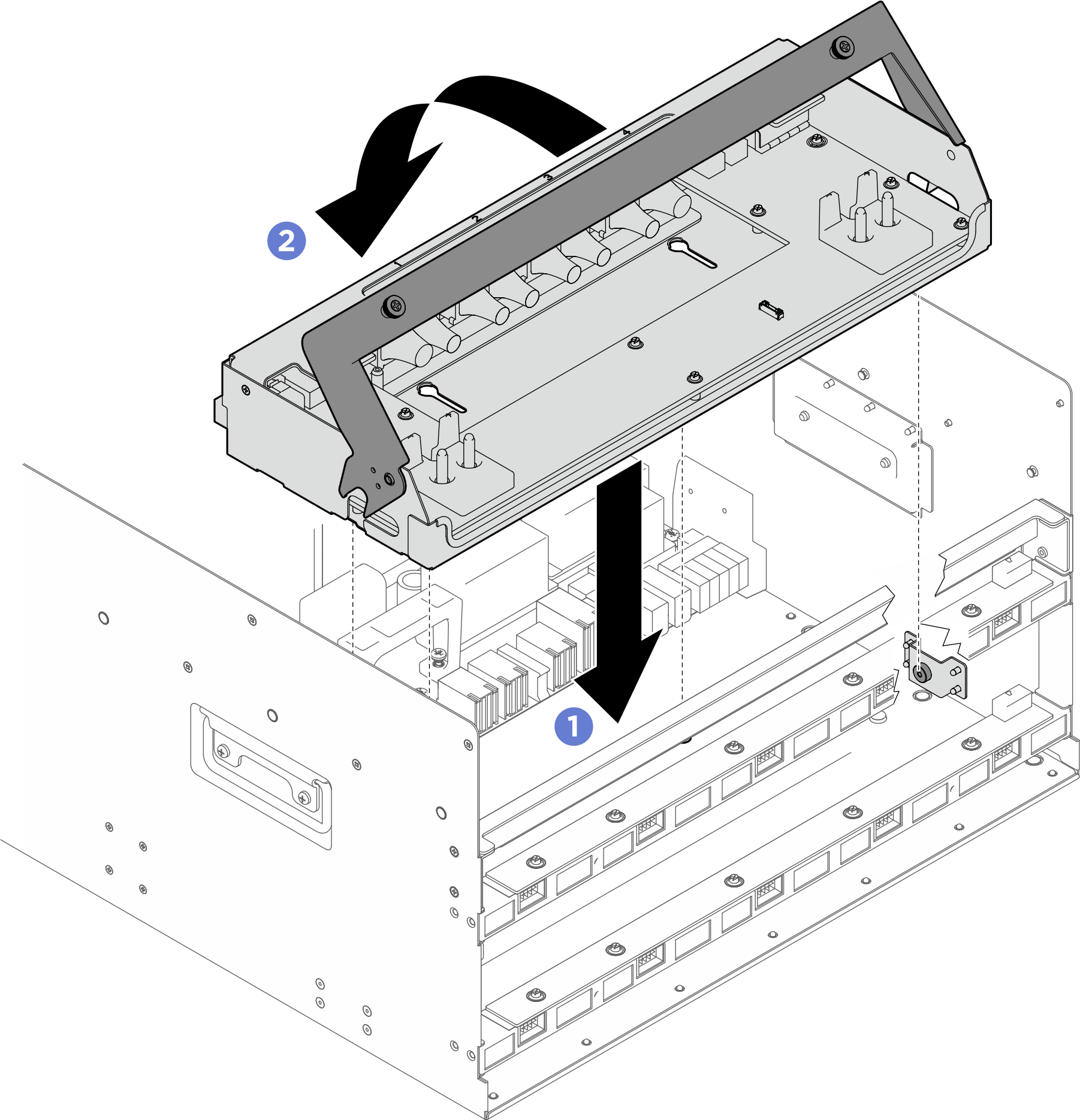

   1. Alignez le plateau sur les broches de guidage de la navette du GPU 8U ; ensuite, placez le plateau dans la navette du GPU 8U jusqu’à ce qu’il soit solidement fixé.
   2. Faites pivoter la poignée du plateau complètement vers le bas.
   Figure 2. Installation du plateau du tableau de distribution du GPU

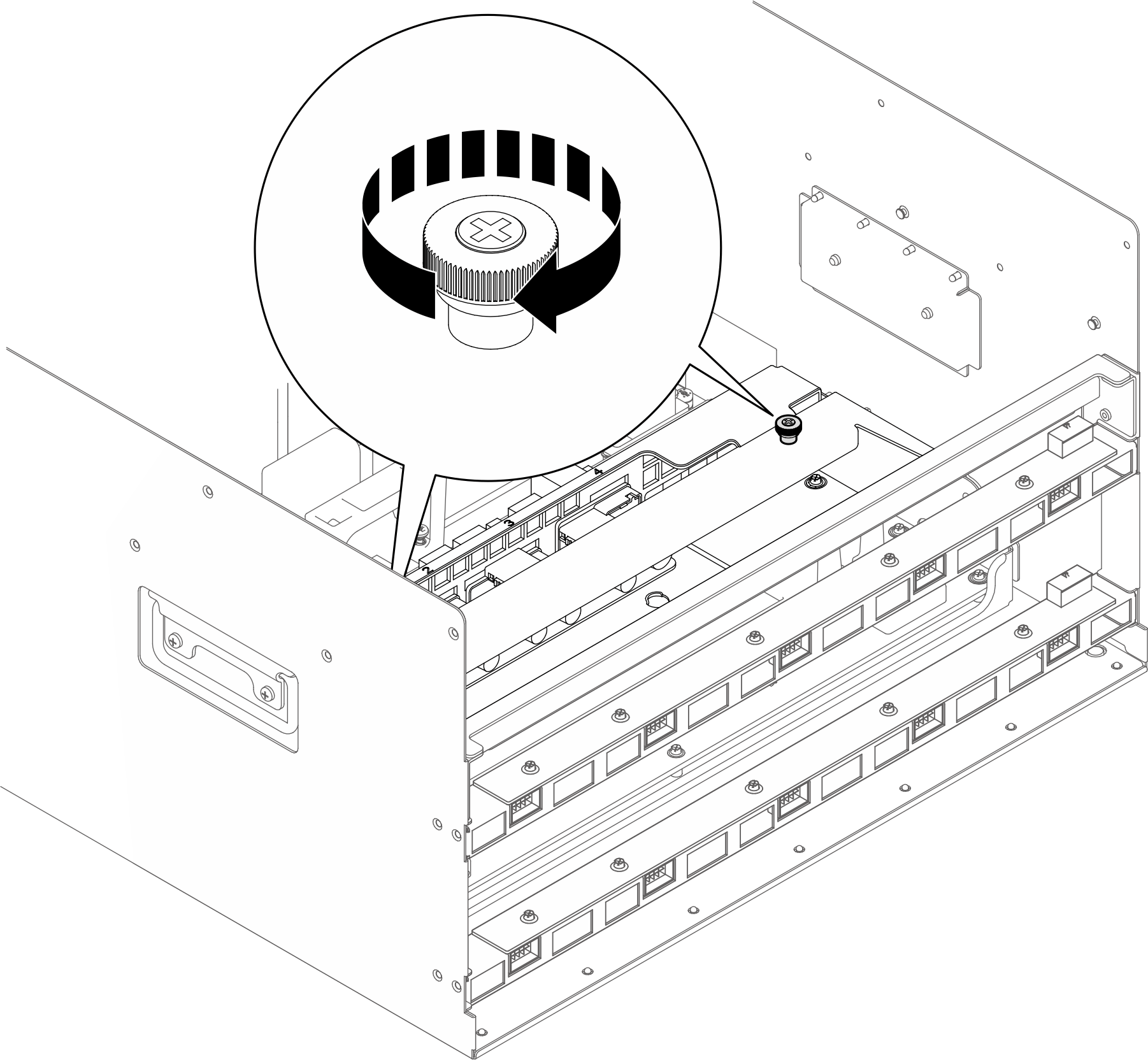

3. Serrez les deux vis moletées pour fixer le plateau du tableau de distribution du GPU.
   Figure 3. Serrage des vis moletées


4. Connectez les câbles au tableau de distribution du GPU. Voir Cheminement des câbles du tableau de distribution du GPU pour en savoir plus.
5. Installez les câbles dans le bloc cadre du support de câble et grille.
   Remarque

   Assurez-vous d’installer les câbles en respectant les orientations correctes. Pour ce faire, consultez l’illustration ci-dessous.
   1. Alignez le câble sur le cadre du port, puis abaissez-le pour l’installer sur le bloc.
   2. Faites coulisser le loquet bleu pour verrouiller le câble en place.
      Figure 4. Installation des câbles


   3. Répétez l’opération pour installer les trois autres câbles.
