Einbaurahmen der GPU-Stromversorgungsplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Einbaurahmen der GPU-Stromversorgungsplatine zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie alle Netzteileinheiten. Siehe Hot-Swap-Netzteileinheit entfernen.
   2. Entfernen Sie alle vorderen Lüfter. Siehe Vorderen Hot-Swap-Lüfter entfernen.
   3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
   4. Ziehen Sie das 8U-GPU-Shuttle aus dem Gehäuse heraus und legen Sie es auf die Ladeplattform. Siehe 8U-GPU-Shuttle entfernen.
   5. Entfernen Sie den Stromversorgungskomplex. Siehe Stromversorgungskomplex entfernen.
2. Entfernen Sie die Kabel vom Kabelhalterrahmen und von der Kabelführungsbaugruppe.
   1. Drücken Sie auf die blaue Verriegelung.
   2. Verschieben Sie die blaue Verriegelung, um das Kabel von der Baugruppe zu lösen.
   3. Heben Sie das Kabel leicht an und entfernen Sie es aus der Baugruppe.
      Abbildung 1. Kabel entfernen


   4. Wiederholen Sie den Vorgang, um die anderen drei Kabel zu entfernen.
3. Ziehen Sie alle Kabel von der GPU-Stromversorgungsplatine ab.
4. Lösen Sie die beiden Rändelschrauben am Einbaurahmen der GPU-Stromversorgungsplatine.
   Abbildung 2. Lösen der Rändelschrauben


5. Entfernen Sie den Einbaurahmen für die GPU-Stromversorgungsplatine.
   1. Ziehen und drehen Sie den Griff des Rahmens ganz nach oben, um ihn vom 8U-GPU-Shuttle zu lösen.
   2. Ziehen Sie den Rahmen am Griff aus dem 8U-GPU-Shuttle heraus.

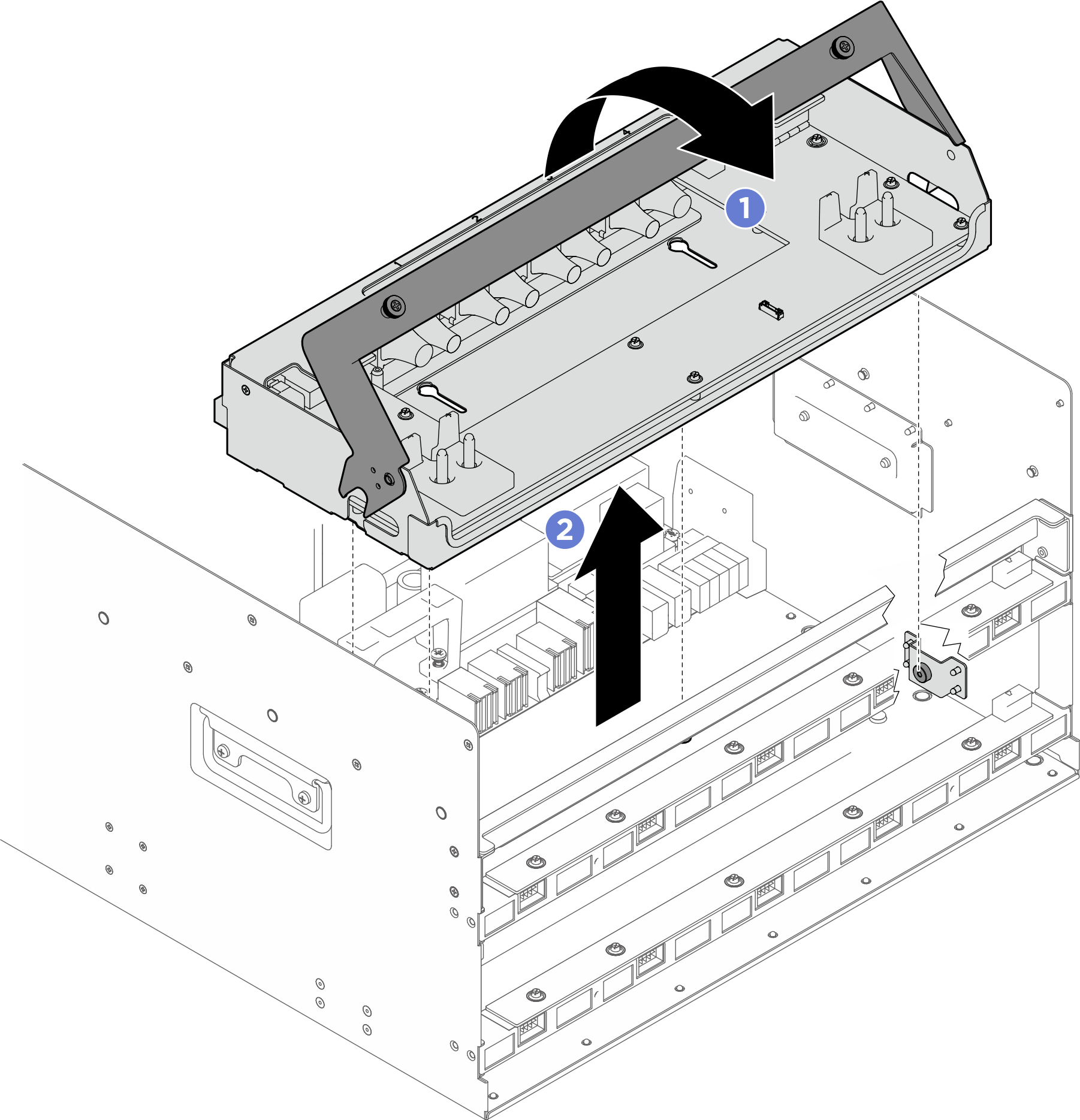

      Abbildung 3. Entfernen des Einbaurahmens der GPU-Stromversorgungsplatine


6. Entfernen Sie bei Bedarf die Kabel vom Einbaurahmen der GPU-Stromversorgungsplatine.
   1. Drücken Sie auf die blaue Verriegelung.
   2. Verschieben Sie die blaue Verriegelung, um das Kabel vom Einbaurahmen zu lösen.
   3. Heben Sie das Kabel leicht an und entfernen Sie es aus dem Einbaurahmen.

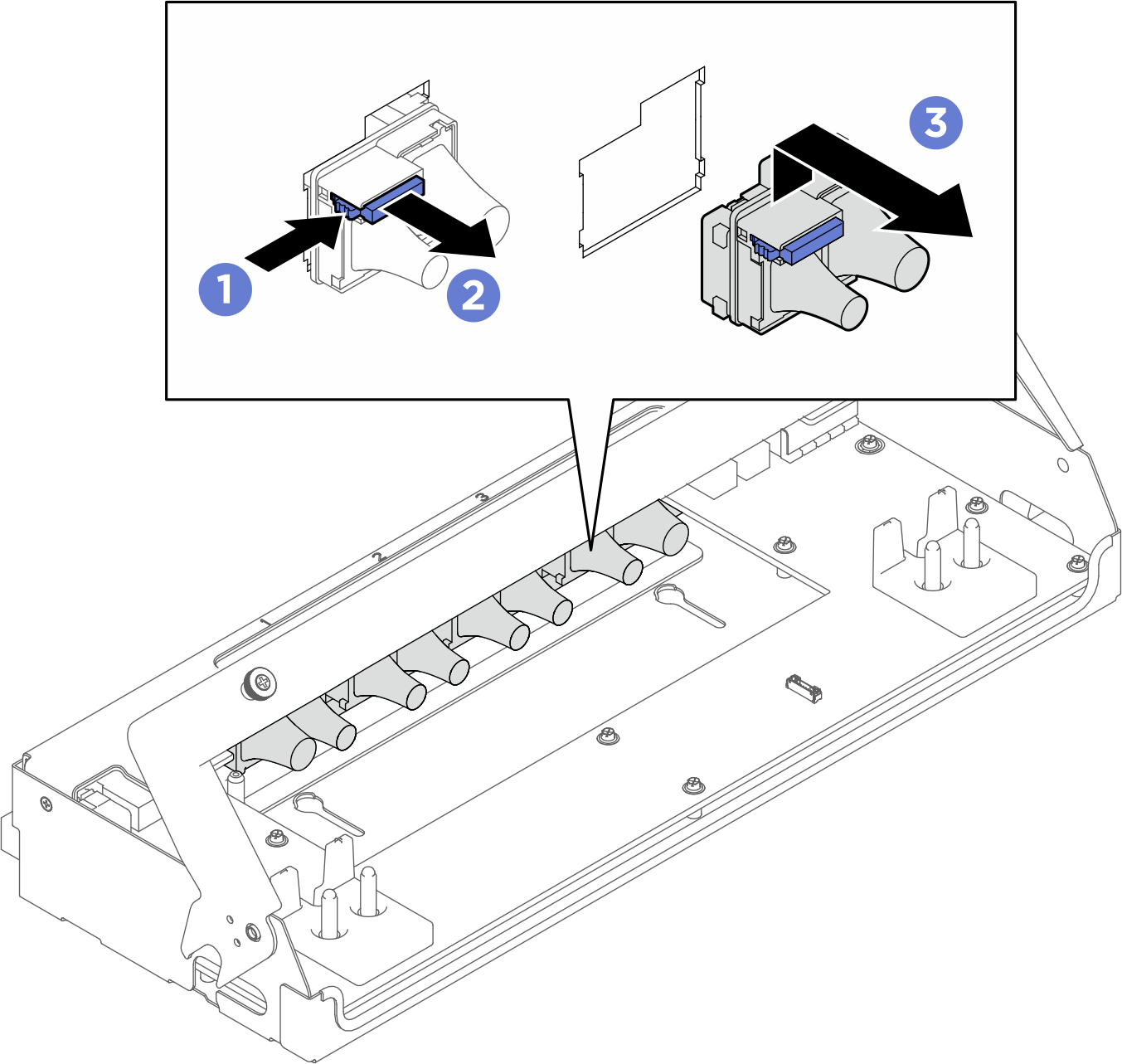

      Abbildung 4. Kabel entfernen


   4. Wiederholen Sie den Vorgang, um die anderen drei Kabel zu entfernen.
