移除 GPU 電源配送板匣

請依照本節中的指示移除 GPU 電源配送板匣。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 卸下所有電源供應器。請參閱卸下熱抽換電源供應器。
   2. 卸下所有前方風扇。請參閱卸下前方熱抽換風扇。
   3. 從機槽卸下所有 2.5 吋熱抽換硬碟和機槽填充板（如果有的話）。請參閱卸下 2.5 吋熱抽換硬碟。
   4. 將 8U GPU 滑動箱從機箱中拉出，並將其放置到升降平台上。請參閱卸下 8U GPU 滑動箱。
   5. 卸下電源複合體。請參閱卸下電源複合體。
2. 從纜線固定架框架和擋板組件移除所有纜線。
   1. 按壓藍色閂鎖。
   2. 滑動藍色閂鎖以使纜線與組件分離。
   3. 稍微提起纜線，然後將其從組件移除。
      圖 1. 卸下纜線


   4. 重複上述步驟以移除其他三條纜線。
3. 從 GPU 電源配送板拔下所有纜線。

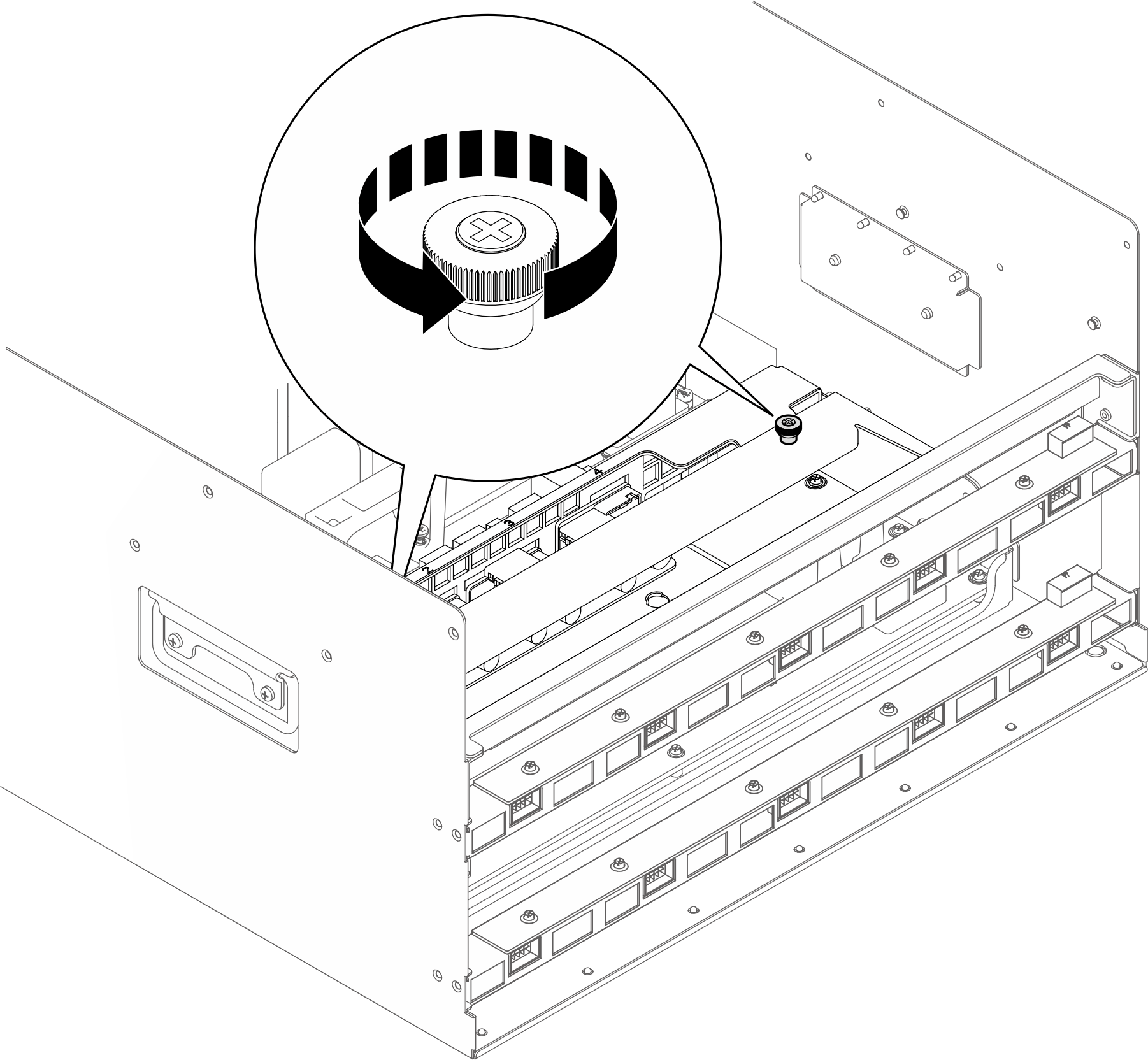

4. 鬆開 GPU 電源配送板匣上的兩個指旋螺絲。
   圖 2. 鬆開指旋螺絲

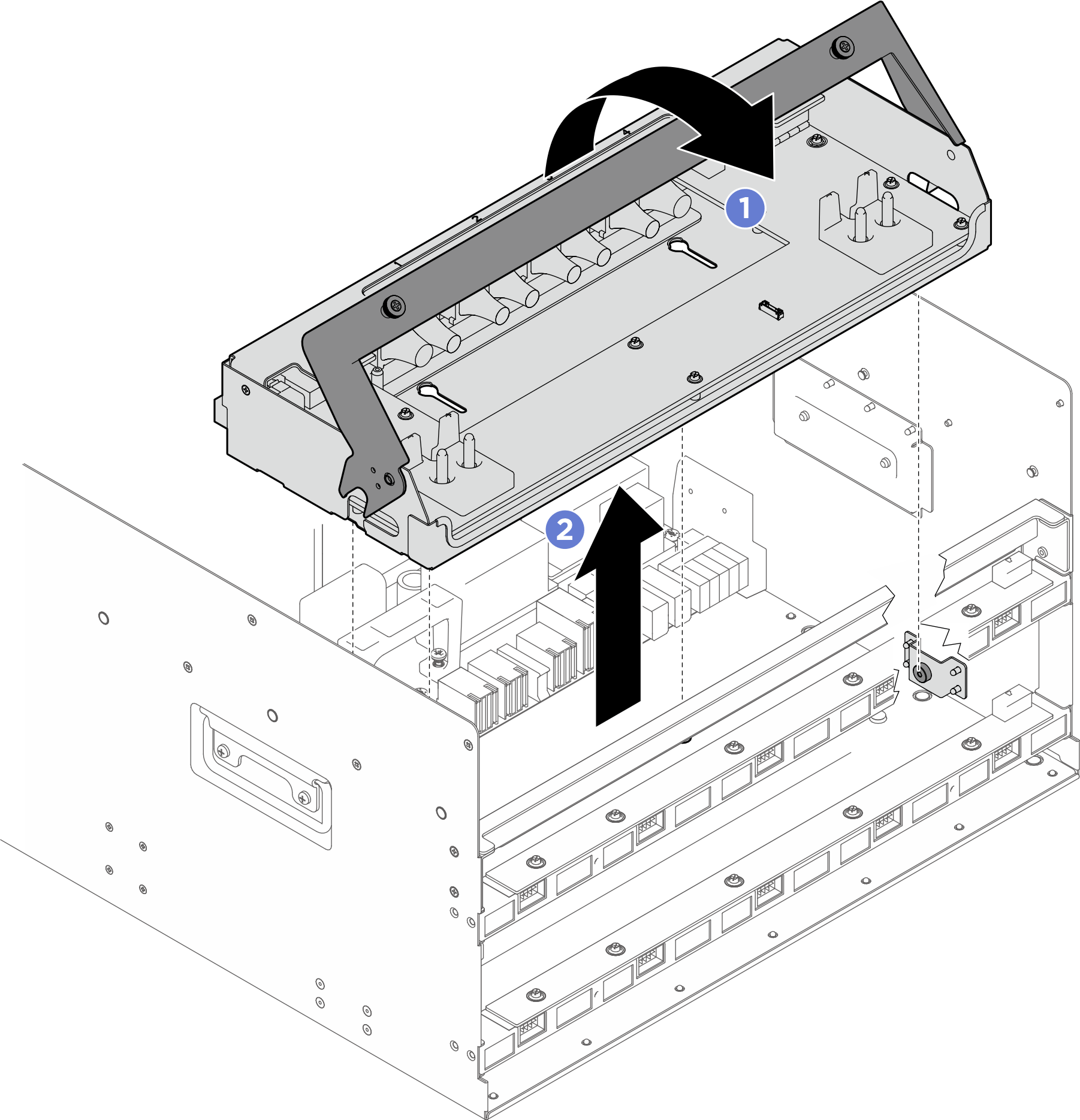

5. 移除 GPU 電源配送板匣。
   1. 將匣的把手向上拉動並旋轉到底，使匣與 8U GPU 滑動箱分離。
   2. 握住把手，從 8U GPU 機架中取出匣。
      圖 3. 移除 GPU 電源配送板匣

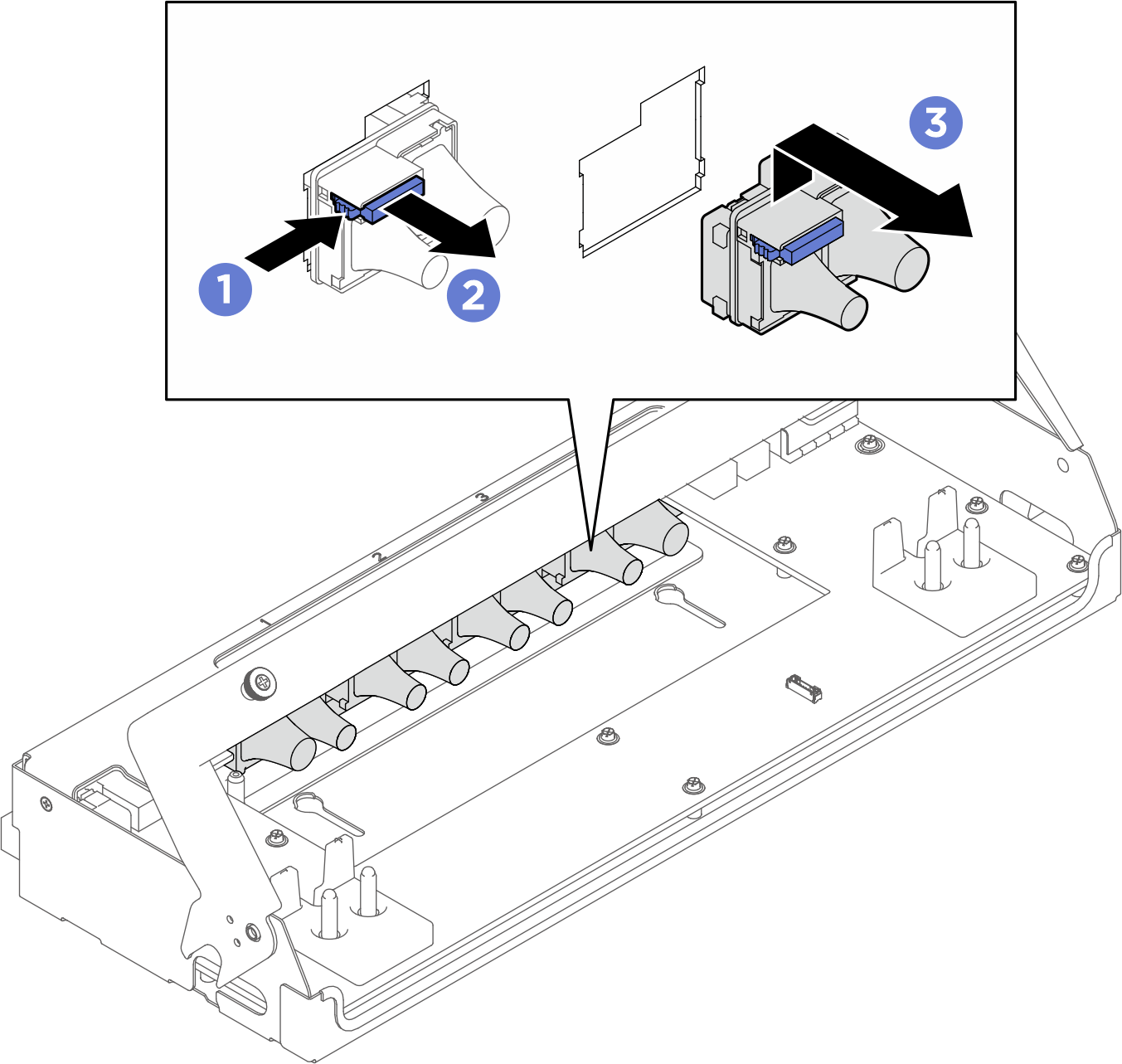

6. 如有需要，請將纜線從 GPU 電源配送板匣移除。
   1. 按壓藍色閂鎖。
   2. 滑動藍色閂鎖，將纜線與匣分離。
   3. 稍微提起纜線，然後將其從匣上移除。
      圖 4. 卸下纜線


   4. 重複上述步驟以移除其他三條纜線。
