Remover a bandeja da placa de distribuição de energia da GPU

Siga as instruções nesta seção para remover a bandeja da placa de distribuição de energia da GPU. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova todas as unidades de fonte de alimentação. Consulte Remover uma unidade da fonte de alimentação hot-swap.
   2. Remova todos os ventiladores frontais. Consulte Remover um ventilador hot-swap frontal.
   3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
   4. Puxe o Alternador de GPU 8U para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o alternador de GPU 8U.
   5. Remova o complexo de energia. Consulte Remover o complexo de energia.
2. Remova todos os cabos da estrutura do suporte do cabo e do conjunto do defletor.
   1. Pressione a trava azul.
   2. Deslize a trava azul para desencaixar o cabo do conjunto.
   3. Levante ligeiramente o cabo e remova-o do conjunto.

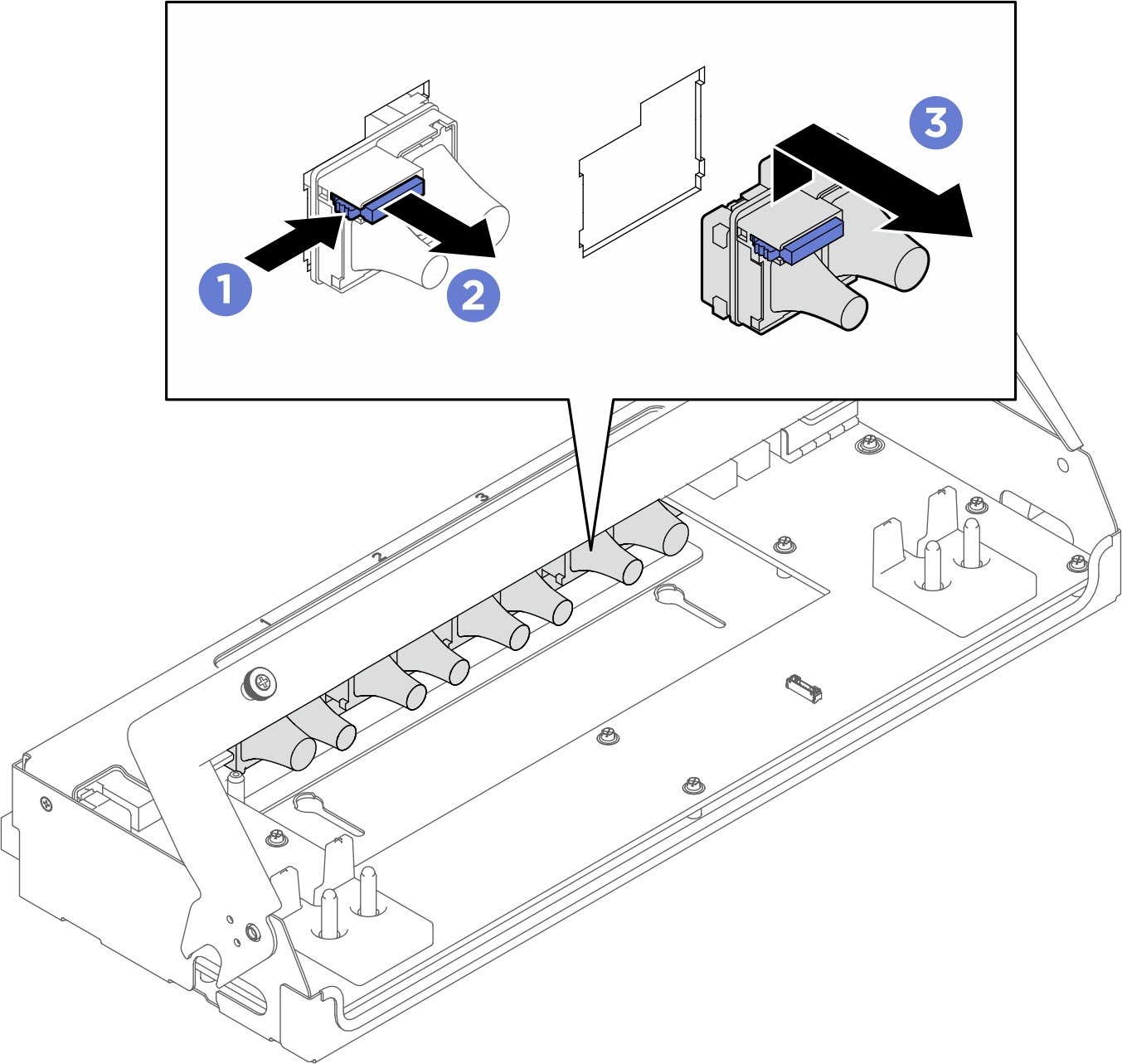

      Figura 1. Remoção do cabo


   4. Repita para remover os outros três cabos.
3. Desconecte todos os cabos da placa de distribuição de energia da GPU.
4. Solte os dois parafusos de aperto manual na bandeja da placa de distribuição de energia da GPU.
   Figura 2. Soltando os parafusos de aperto manual


5. Remova a bandeja da placa de distribuição de energia da GPU.
   1. Puxe e gire a alça da bandeja até o fim para desencaixar a bandeja do alternador de GPU 8U.
   2. Segure a alça e levante a bandeja do alternador de GPU 8U.

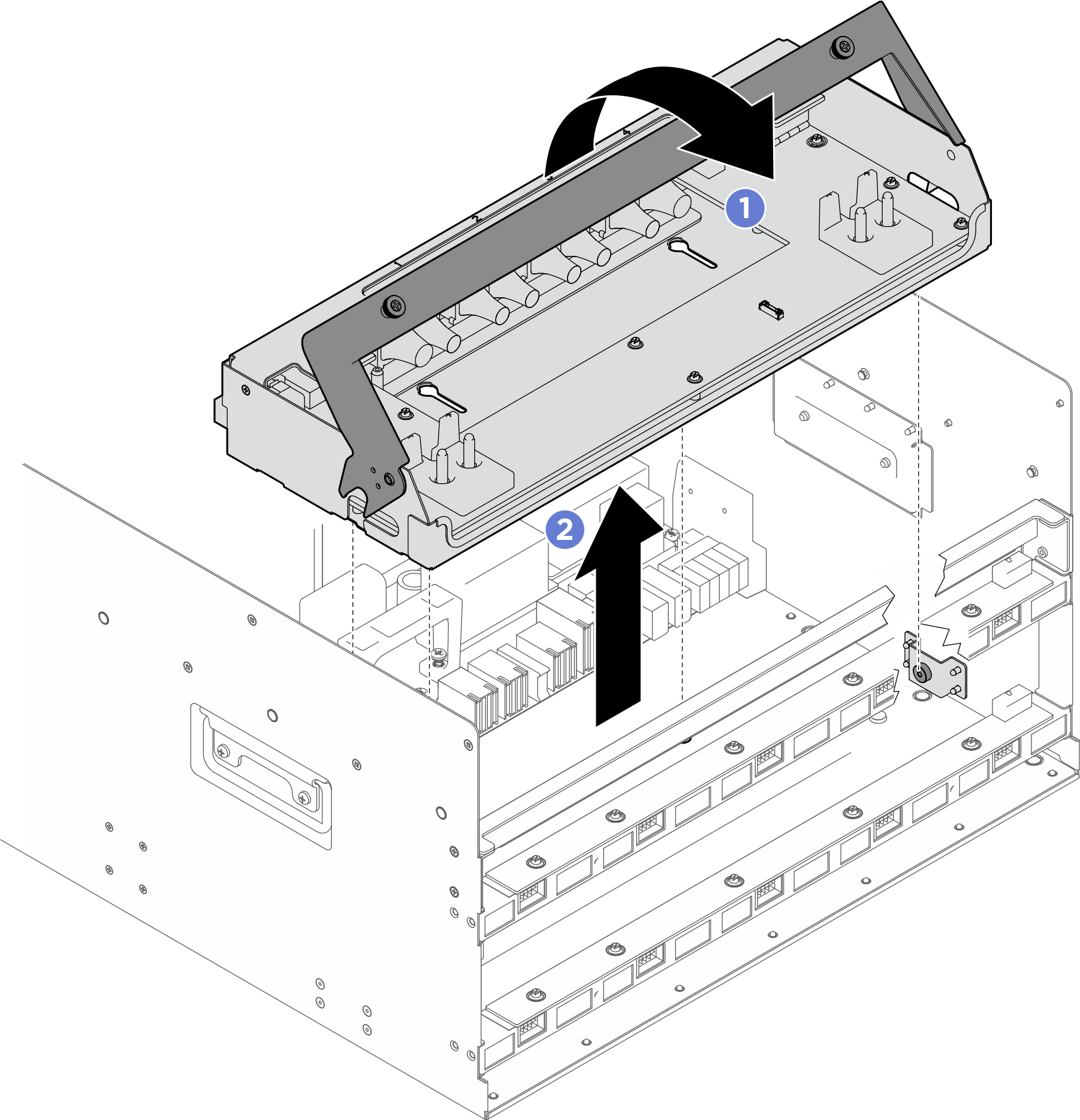

      Figura 3. Remoção da bandeja da placa de distribuição de energia da GPU


6. Se necessário, remova os cabos da bandeja da placa de distribuição de energia da GPU.
   1. Pressione a trava azul.
   2. Deslize a trava azul para desencaixar o cabo da bandeja.
   3. Levante ligeiramente o cabo e remova-o da bandeja.
      Figura 4. Remoção do cabo


   4. Repita para remover os outros três cabos.
