Extracción de la bandeja de la placa de distribución de alimentación de la GPU

Siga las instrucciones que aparecen en esta sección para quitar la bandeja de la placa de distribución de alimentación de la GPU. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite todas las unidades de fuente de alimentación. Consulte Extracción de una unidad de fuente de alimentación de intercambio en caliente.
   2. Extraiga todos los ventiladores frontales. Consulte Extracción de un ventilador de intercambio en caliente frontal.
   3. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
   4. Extraiga la Lanzadera de GPU 8U del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera de GPU 8U.
   5. Extraiga el complejo de alimentación. Consulte Extracción del complejo de alimentación.
2. Quite todos los cables del marco del soporte del cable y del conjunto del deflector.
   1. Presione el pestillo azul.
   2. Deslice el pestillo azul para desenganchar el cable del conjunto.
   3. Levante ligeramente el cable y quítelo del conjunto.
      Figura 1. Extracción de cables


   4. Repita el proceso para quitar otros tres cables.
3. Desconecte todos los cables de la placa de distribución de alimentación de la GPU.
4. Desatornille los dos tornillos de apriete manual en la bandeja de la placa de distribución de alimentación de la GPU.
   Figura 2. Aflojado de los tornillos de apriete manual


5. Quite la bandeja de la placa de distribución de alimentación de la GPU.
   1. Tire y gire el asa de la bandeja completamente hacia arriba para desenganchar la bandeja de la lanzadera de GPU 8U.
   2. Sujete el asa y levante la bandeja desde la lanzadera de GPU 8U.

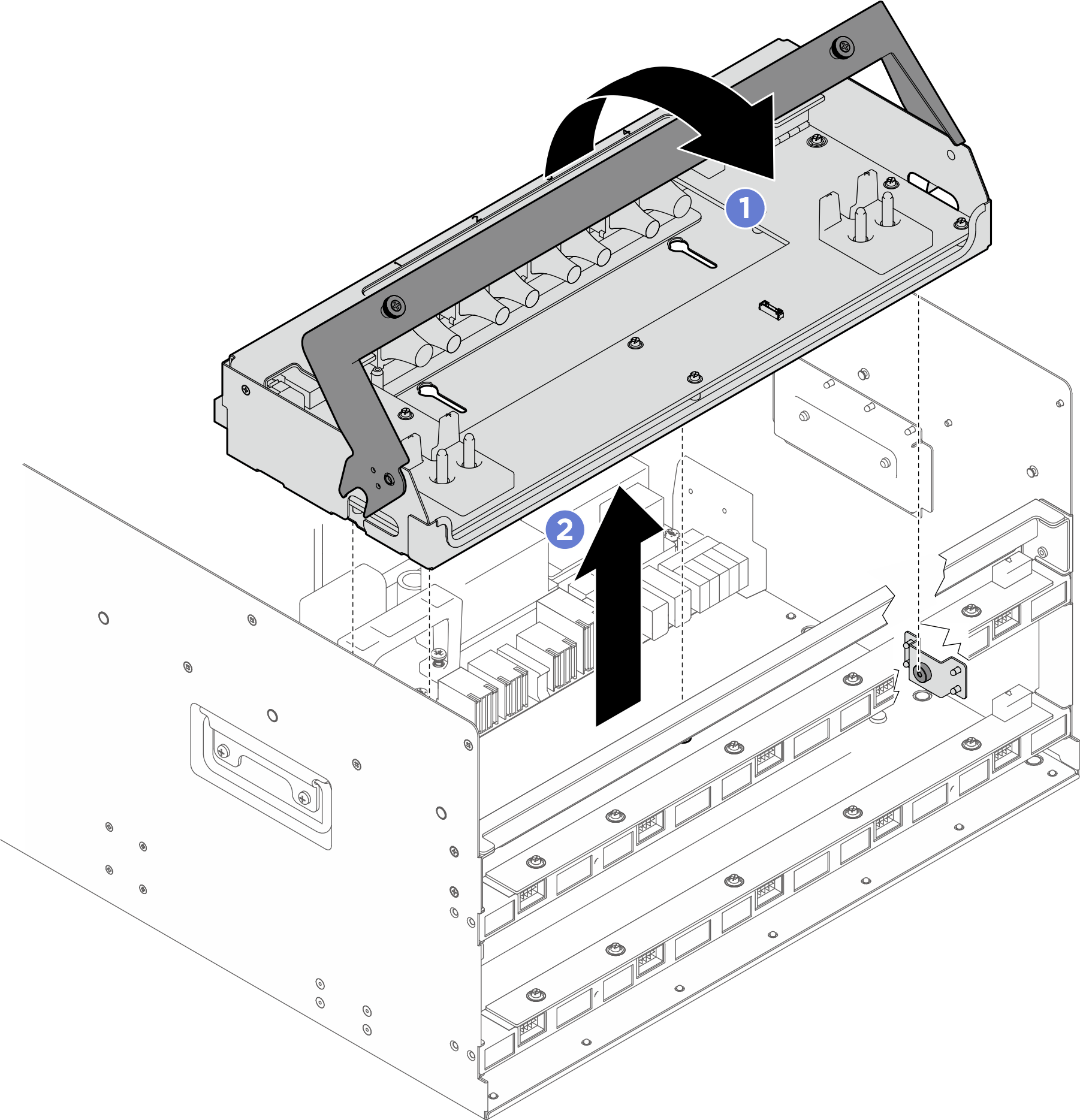

      Figura 3. Extracción de la bandeja de la placa de distribución de alimentación de la GPU


6. Si es necesario, quite los cables de la bandeja de la placa de distribución de alimentación de la GPU.
   1. Presione el pestillo azul.
   2. Deslice el pestillo azul para desenganchar el cable de la bandeja.
   3. Levante ligeramente el cable y quítelo de la bandeja.

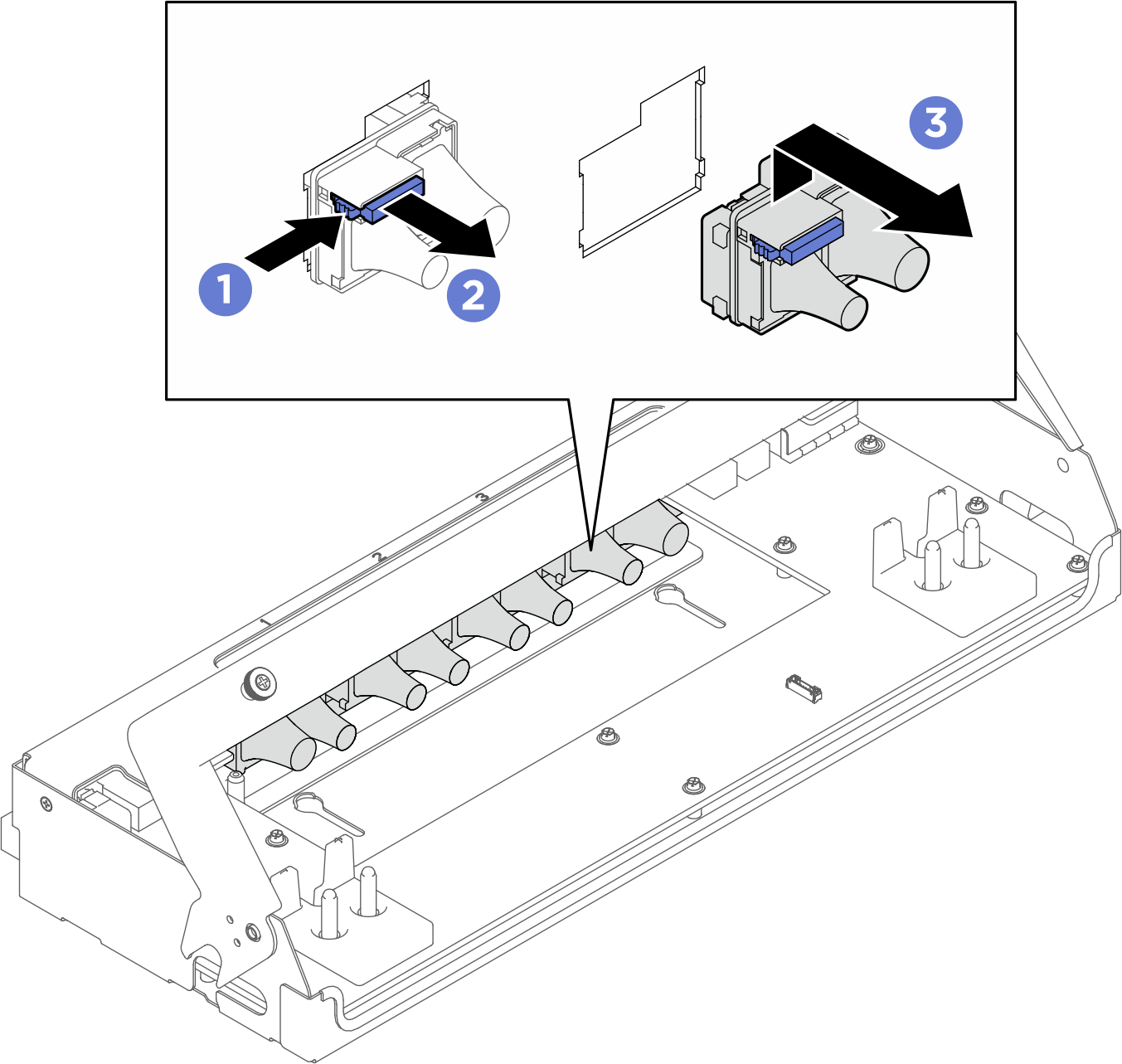

      Figura 4. Extracción de cables


   4. Repita el proceso para quitar los otros tres cables.
