ถอดถาดแผงจ่ายไฟ GPU

ทำตามคำแนะนำในส่วนนี้เพื่อถอดถาดแผงจ่ายไฟ GPU ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดแหล่งจ่ายไฟทั้งหมด ดู ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
   2. ถอดพัดลมด้านหน้าออกทั้งหมด โปรดดู ถอดพัดลมแบบ Hot-swap ด้านหน้า
   3. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบช่องใส่ไดรฟ์ทั้งหมดออกจากช่องใส่ไดรฟ์ (ถ้ามี) ดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
   4. ดึง ชัตเทิล GPU 8U ออกจากตัวเครื่อง แล้ววางบนแท่นยก ดู ถอดชัตเทิล GPU 8U
   5. ถอด คอมเพล็กซ์พลังงาน ดู ถอดคอมเพล็กซ์พลังงาน
2. ถอดสายทั้งหมดออกจากโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
   1. กดสลักสีน้ำเงิน
   2. เลื่อนสลักสีน้ำเงินเพื่อปลดสายออกจากส่วนประกอบ
   3. ยกสายขึ้นเล็กน้อยแล้วถอดออกจากส่วนประกอบ
      รูปที่ 1. การถอดสาย


   4. ทำซ้ำเพื่อถอดสายอีกสามเส้น
3. ถอดสายทั้งหมดออกจากแผงจ่ายไฟ GPU
4. คลายน็อตยึดสองตัวบนถาดแผงจ่ายไฟ GPU
   รูปที่ 2. การคลายน็อตยึด


5. ถอดถาดแผงจ่ายไฟ GPU

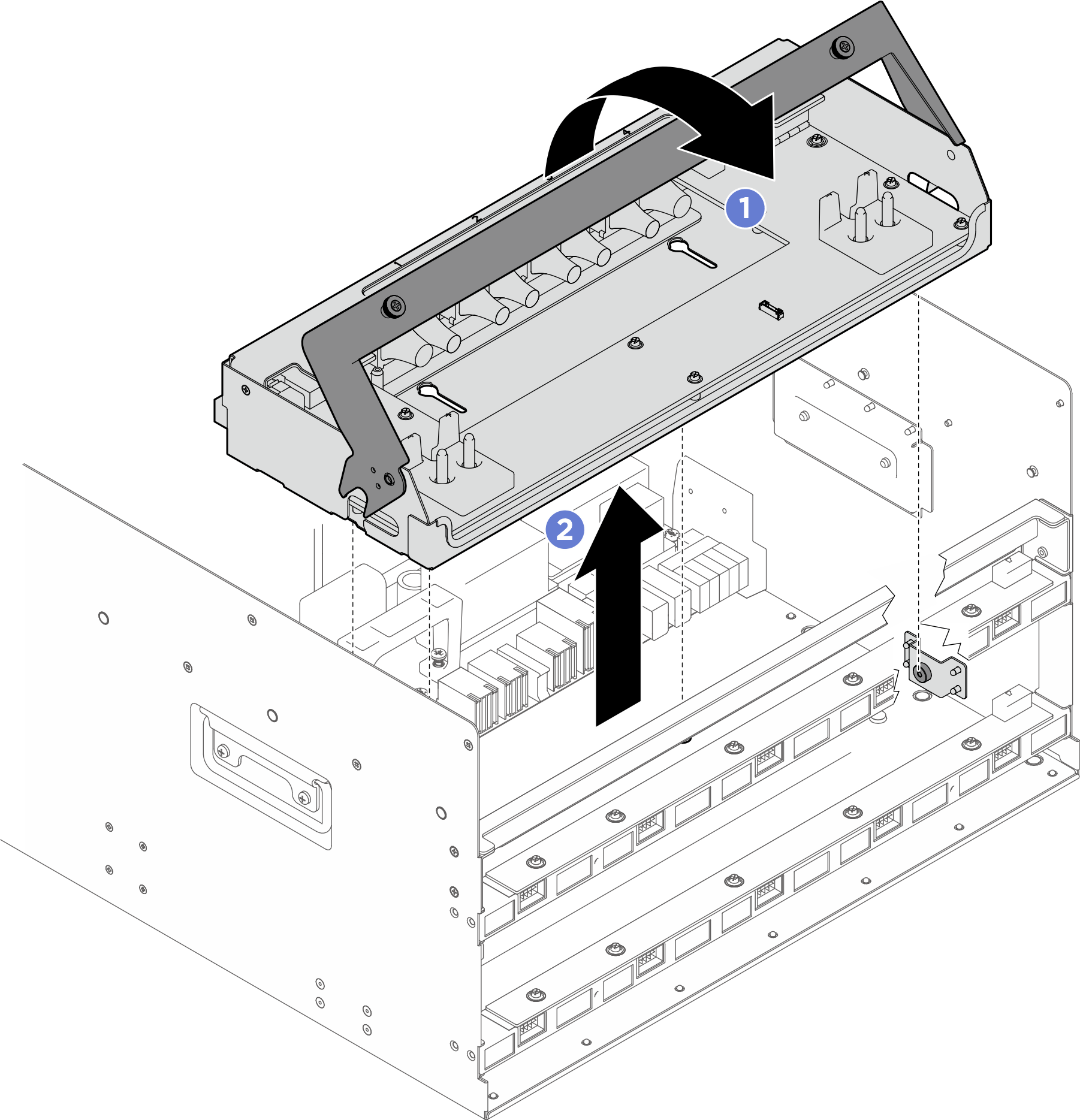

   1. ดึงและหมุนที่จับถาดขึ้นจนสุดเพื่อปลดถาดออกจากชัตเทิล GPU 8U
   2. จับที่จับและยกถาดขึ้นจากชัตเทิล GPU 8U
      รูปที่ 3. การถอดถาดแผงจ่ายไฟ GPU


6. หากจำเป็น ให้ถอดสายออกจากถาดแผงจ่ายไฟ GPU

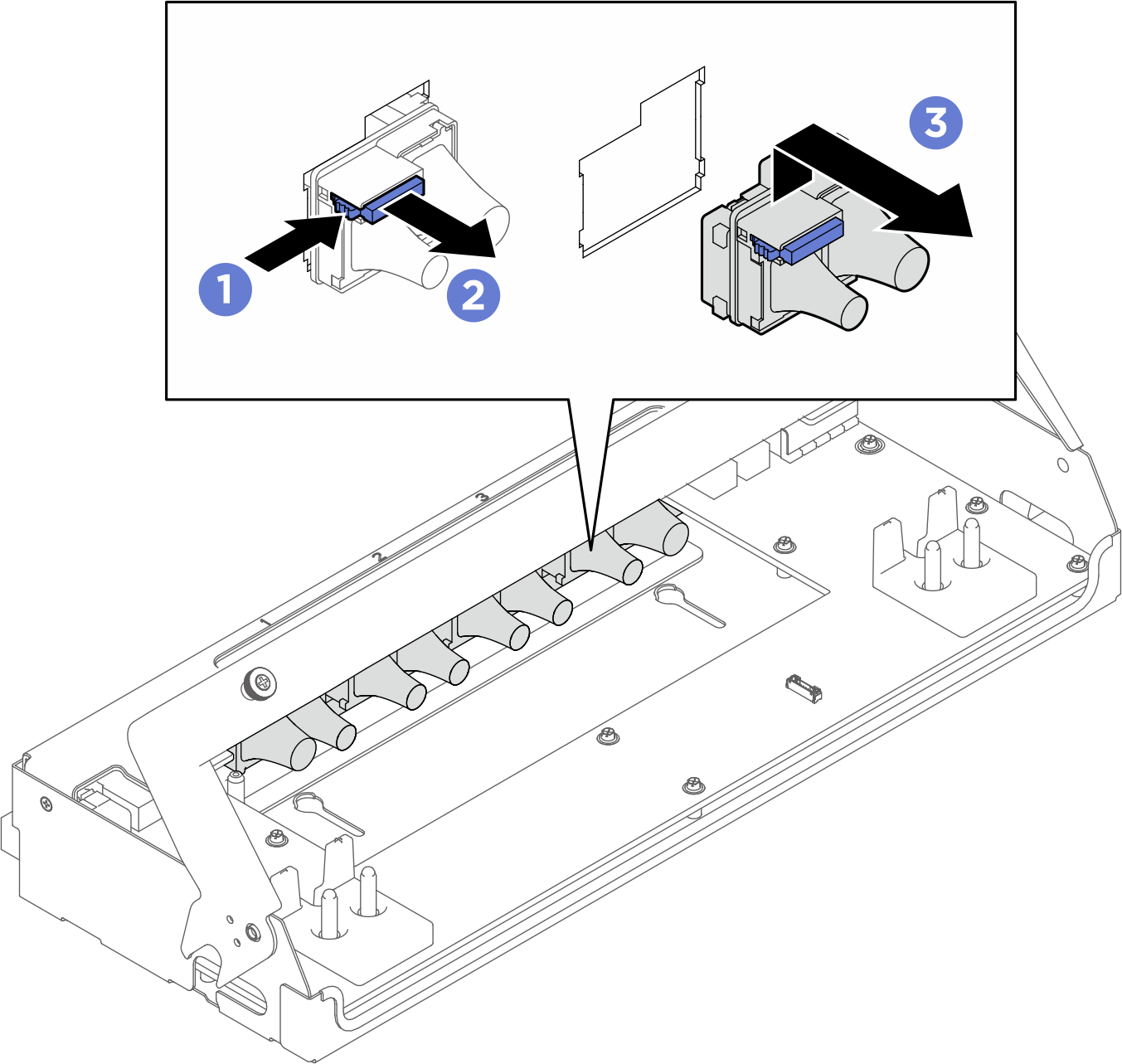

   1. กดสลักสีน้ำเงิน
   2. เลื่อนสลักสีน้ำเงินเพื่อปลดสายออกจากถาด
   3. ยกสายขึ้นเล็กน้อยแล้วนำออกจากถาด
      รูปที่ 4. การถอดสาย


   4. ทำซ้ำเพื่อถอดสายอีกสามเส้น
