GPU 分電盤トレイの取り外し

GPU 分電盤トレイを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. このタスクの準備をします。
   1. すべてのパワー・サプライ・ユニットを取り外します。ホット・スワップ・パワー・サプライ・ユニットの取り外しを参照してください。
   2. すべての前面ファンを取り外します。前面ホット・スワップ・ファンの取り外しを参照してください。
   3. すべての 2.5 型ホット・スワップ・ドライブおよびドライブ・ベイ・フィラー (該当する場合) をドライブ・ベイから取り外します。2.5 型ホット・スワップ・ドライブの取り外しを参照してください。
   4. シャーシから 8U GPU シャトルを引き出し、リフト・プラットフォームの上に置きます。8U GPU シャトルの取り外しを参照してください。
   5. 電源複合システムを取り外します。電源複合システムの取り外しを参照してください。
2. ケーブル・ホルダー・フレームおよびバッフル・アセンブリーからすべてのケーブルを取り外します。
   1. 青色のラッチを押します。
   2. 青色のラッチをスライドさせ、ケーブルをアセンブリーから外します。
   3. ケーブルを少し持ち上げて、アセンブリーから取り外します。
      図 1. ケーブルの取り外し


   4. この手順を繰り返して、他の 3 本のケーブルを取り外します。
3. GPU 分電盤からすべてのケーブルを外します。
4. GPU 分電盤トレイの 2 本のつまみねじを緩めます。
   図 2. つまみねじを緩める


5. GPU 分電盤トレイを取り外します。
   1. トレイのハンドルを引いて完全に上に回転させ、8U GPU シャトルからトレイを外します。
   2. ハンドルをつかみ、トレイを 8U GPU シャトルから持ち上げます。

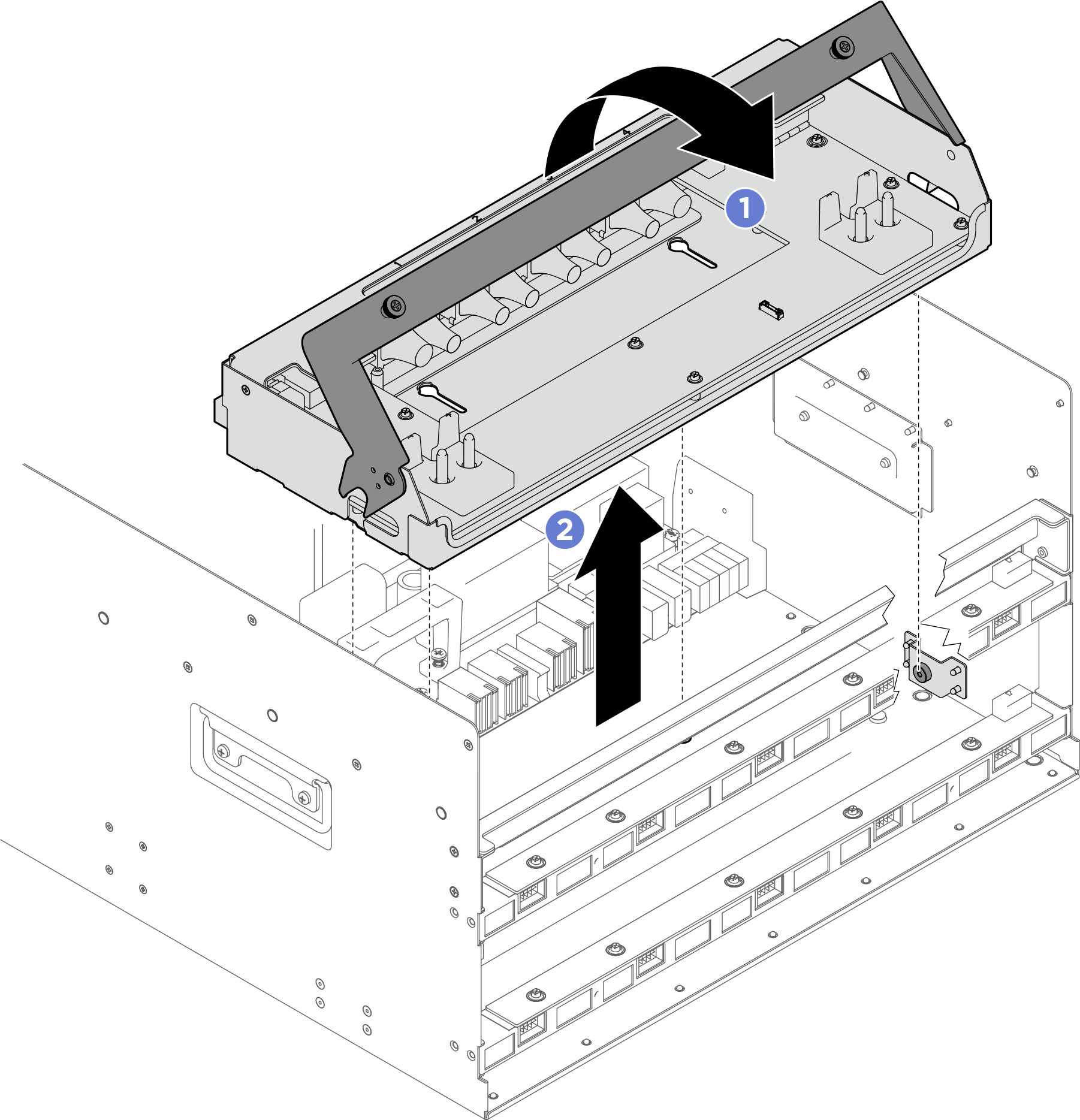

      図 3. GPU 分電盤トレイの取り外し


6. 必要に応じて、GPU 分電盤トレイからケーブルを取り外します。
   1. 青色のラッチを押します。
   2. 青色のラッチをスライドさせて、ケーブルをトレイから外します。
   3. ケーブルを少し持ち上げてトレイから取り外します。
      図 4. ケーブルの取り外し


   4. この手順を繰り返して、他の 3 本のケーブルを取り外します。
