Rimozione del vassoio della scheda di distribuzione dell'alimentazione della GPU

Seguire le istruzioni riportate in questa sezione per rimuovere il vassoio della scheda di distribuzione dell'alimentazione della GPU. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere tutte le unità di alimentazione. Vedere Rimozione di un'unità di alimentazione hot-swap.
   2. Rimuovere tutte le ventole anteriori. Vedere Rimozione di una ventola hot-swap anteriore.
   3. Rimuovere tutte le unità hot-swap da 2,5" dai vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Rimozione di un'unità hot-swap da 2,5".
   4. Estrarre lo shuttle GPU 8U dallo chassis e collocarlo sulla piattaforma di sollevamento. Vedere Rimozione dello shuttle GPU 8U.
   5. Rimuovere il complesso di alimentazione. Vedere Rimozione del complesso di alimentazione.
2. Rimuovere tutti i cavi dal telaio del fermacavo e dall'assieme del deflettore.
   1. Premere il fermo blu.
   2. Far scorrere il fermo blu per sganciare il cavo dall'assieme.
   3. Sollevare leggermente il cavo e rimuoverlo dall'assieme.
      Figura 1. Rimozione del cavo


   4. Ripetere l'operazione per rimuovere altri tre cavi.
3. Scollegare tutti i cavi dalla scheda di distribuzione dell'alimentazione della GPU.
4. Allentare le due viti zigrinate sul vassoio della scheda di distribuzione dell'alimentazione della GPU.
   Figura 2. Allentamento delle viti zigrinate


5. Rimuovere il vassoio della scheda di distribuzione dell'alimentazione della GPU.
   1. Tirare e ruotare completamente verso l'alto la maniglia del vassoio per sganciarlo dallo shuttle della GPU 8U.
   2. Afferrare la maniglia e sollevare il vassoio dallo shuttle della GPU 8U.

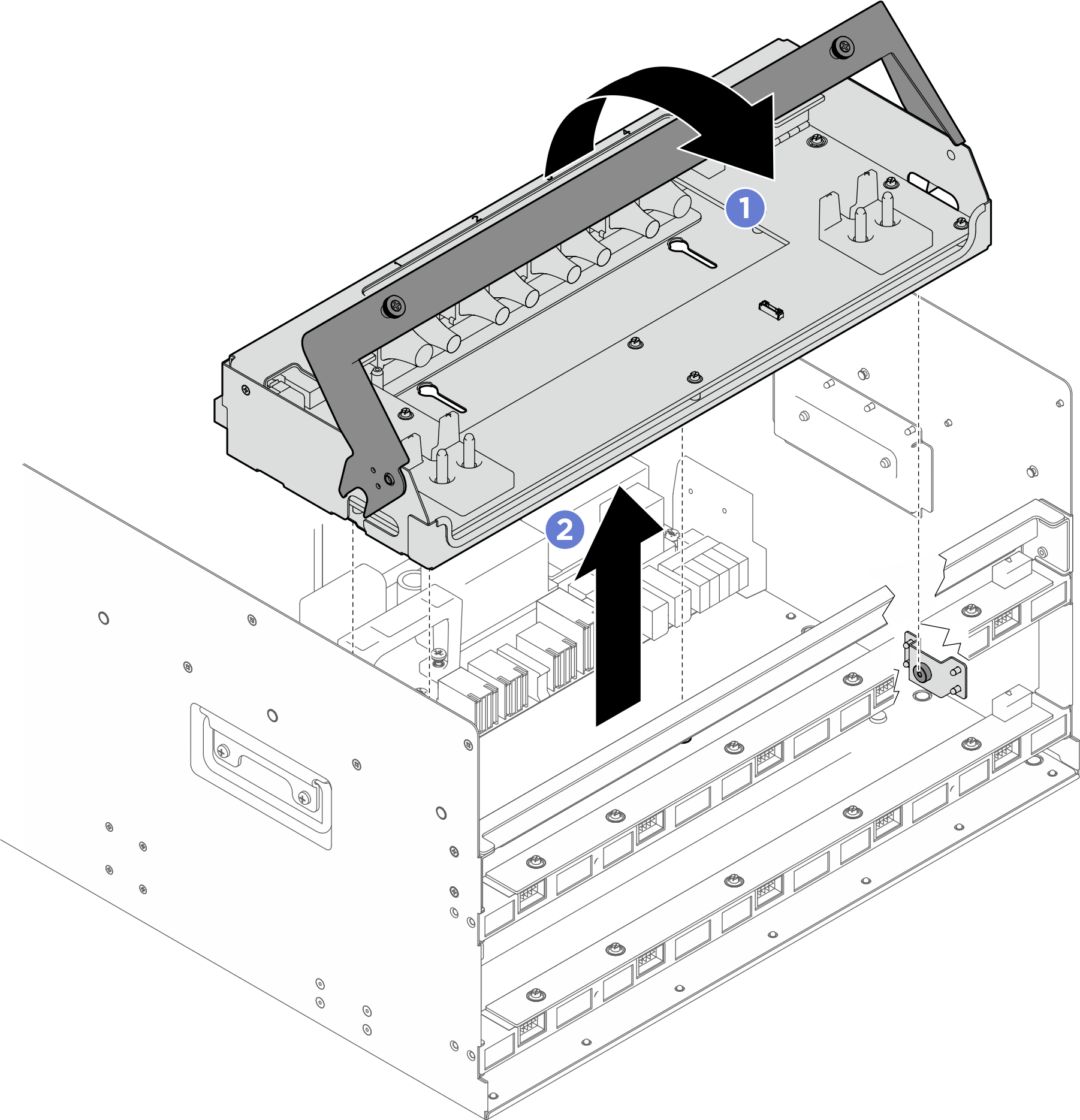

      Figura 3. Rimozione del vassoio della scheda di distribuzione dell'alimentazione della GPU


6. Se necessario, rimuovere i cavi dal vassoio della scheda di distribuzione dell'alimentazione della GPU.
   1. Premere il fermo blu.
   2. Far scorrere il fermo blu per sganciare il cavo dal vassoio.
   3. Sollevare leggermente il cavo e rimuoverlo dal vassoio.

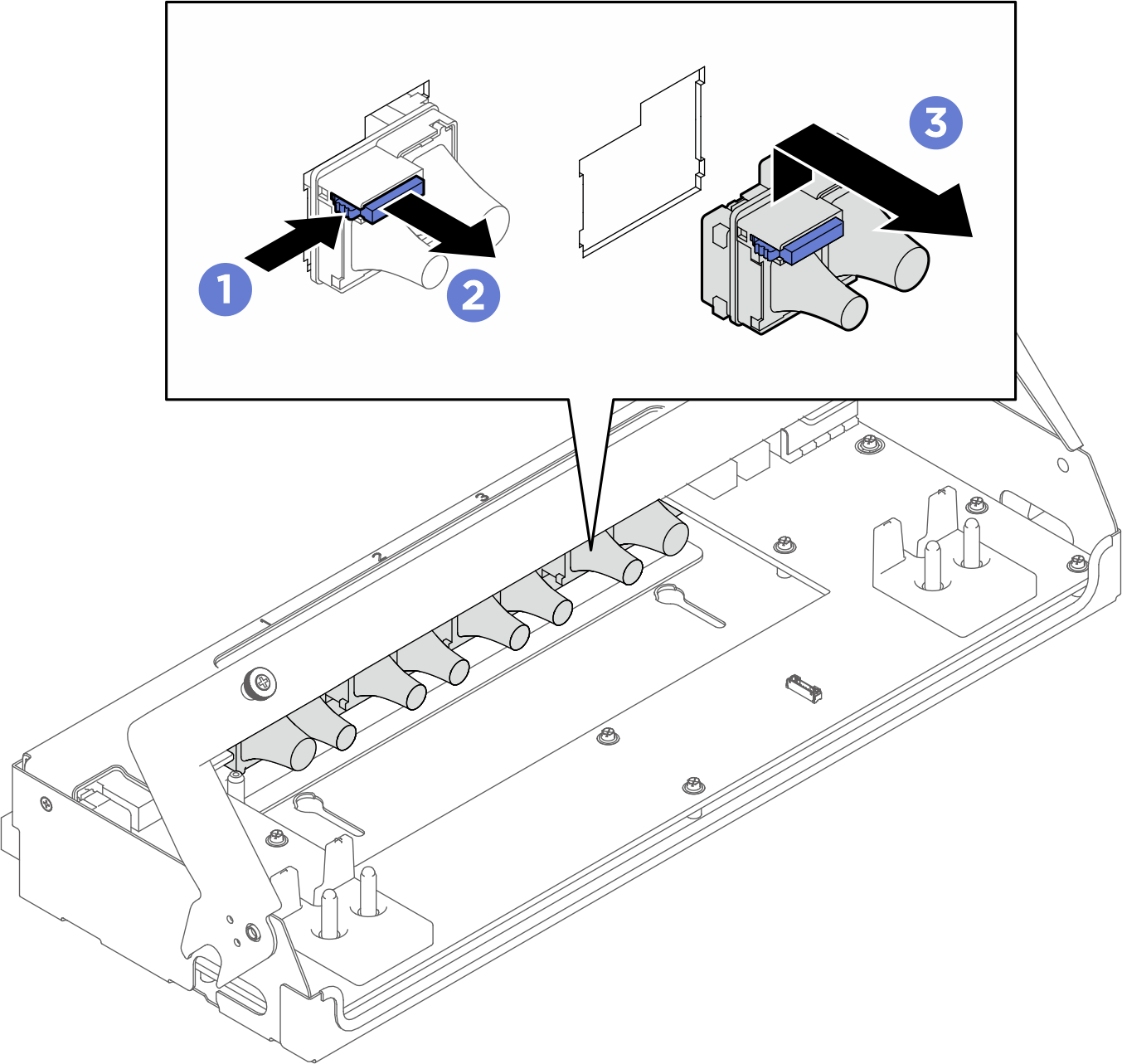

      Figura 4. Rimozione del cavo


   4. Ripetere l'operazione per rimuovere gli altri tre cavi.
