Retrait du plateau du tableau de distribution du GPU

Suivez les instructions de la présente section pour retirer le plateau du tableau de distribution du GPU. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez tous les blocs d'alimentation. Voir Retrait d'une unité de bloc d'alimentation remplaçable à chaud.
   2. Retirez tous les ventilateurs avant. Voir Retrait d’un ventilateur remplaçable à chaud avant.
   3. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
   4. Retirez la Navette GPU 8U du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette du GPU 8U.
   5. Retirez la complexe d’alimentation. Voir Retrait du complexe d’alimentation.
2. Retirez tous les câbles du bloc cadre du support de câble et grille.
   1. Appuyez sur le loquet bleu.
   2. Faites coulisser le loquet bleu pour dégager le câble du bloc.
   3. Soulevez légèrement le câble et retirez-le du bloc.
      Figure 1. Retrait du câble


   4. Répétez l’opération pour retirer les trois autres câbles.
3. Débranchez tous les câbles du tableau de distribution du GPU.
4. Desserrez les deux vis moletées sur le plateau du tableau de distribution du GPU.
   Figure 2. Desserrage des vis moletées


5. Retirez le plateau du tableau de distribution du GPU.
   1. Tirez et faites pivoter la poignée du plateau vers le haut afin de dégager le plateau de la navette du GPU 8U.
   2. Saisissez la poignée et soulevez le plateau de la navette du GPU 8U.

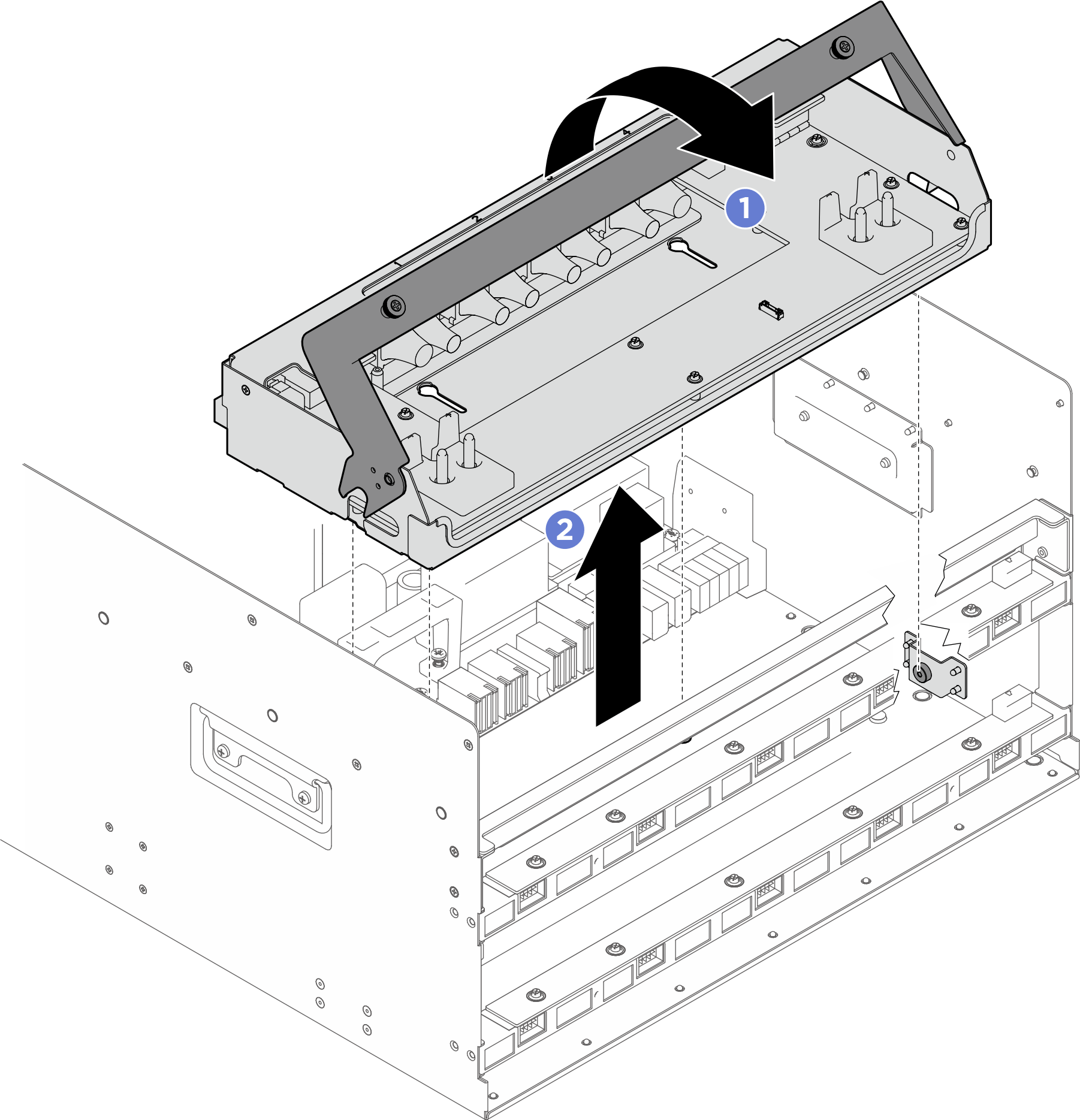

      Figure 3. Retrait du plateau du tableau de distribution du GPU


6. Si nécessaire, retirez les câbles du plateau du tableau de distribution du GPU.
   1. Appuyez sur le loquet bleu.
   2. Faites coulisser le loquet bleu pour dégager le câble du plateau.
   3. Soulevez légèrement le câble et retirez-le du plateau.

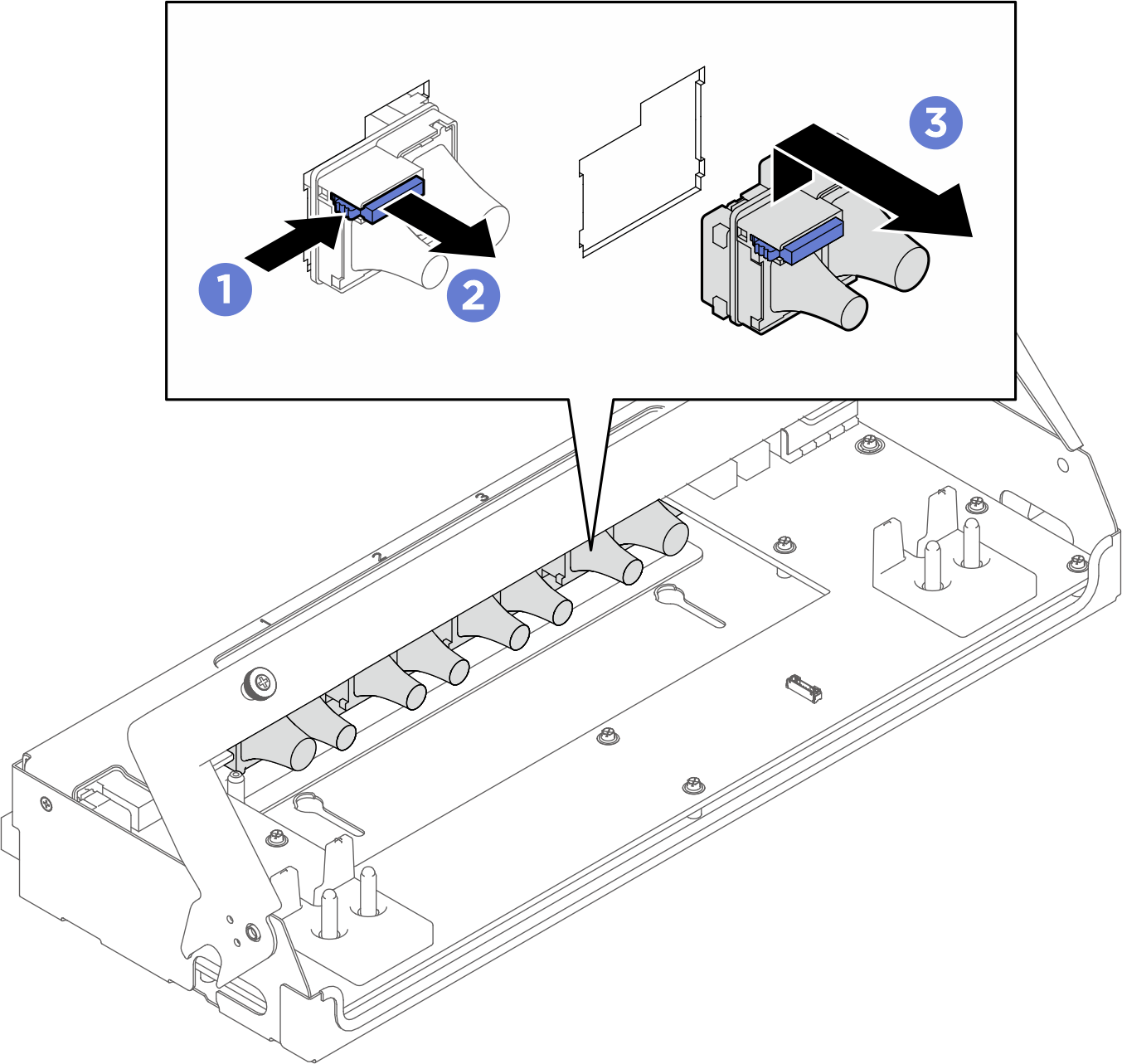

      Figure 4. Retrait du câble


   4. Répétez l’opération pour retirer les trois autres câbles.
